Лабораторная работа №1 Изучение работы и функций программы FieldCare Общие сведения
Программа FieldCare предназначена для работы с приборами фирмы Endress+Hauser. С ее помощью можно опрашивать приборы, включенные в сеть HART или ProfiBus,изменять их калибровочные коэффициенты и другие настройки, строить графики (тренды) и др.

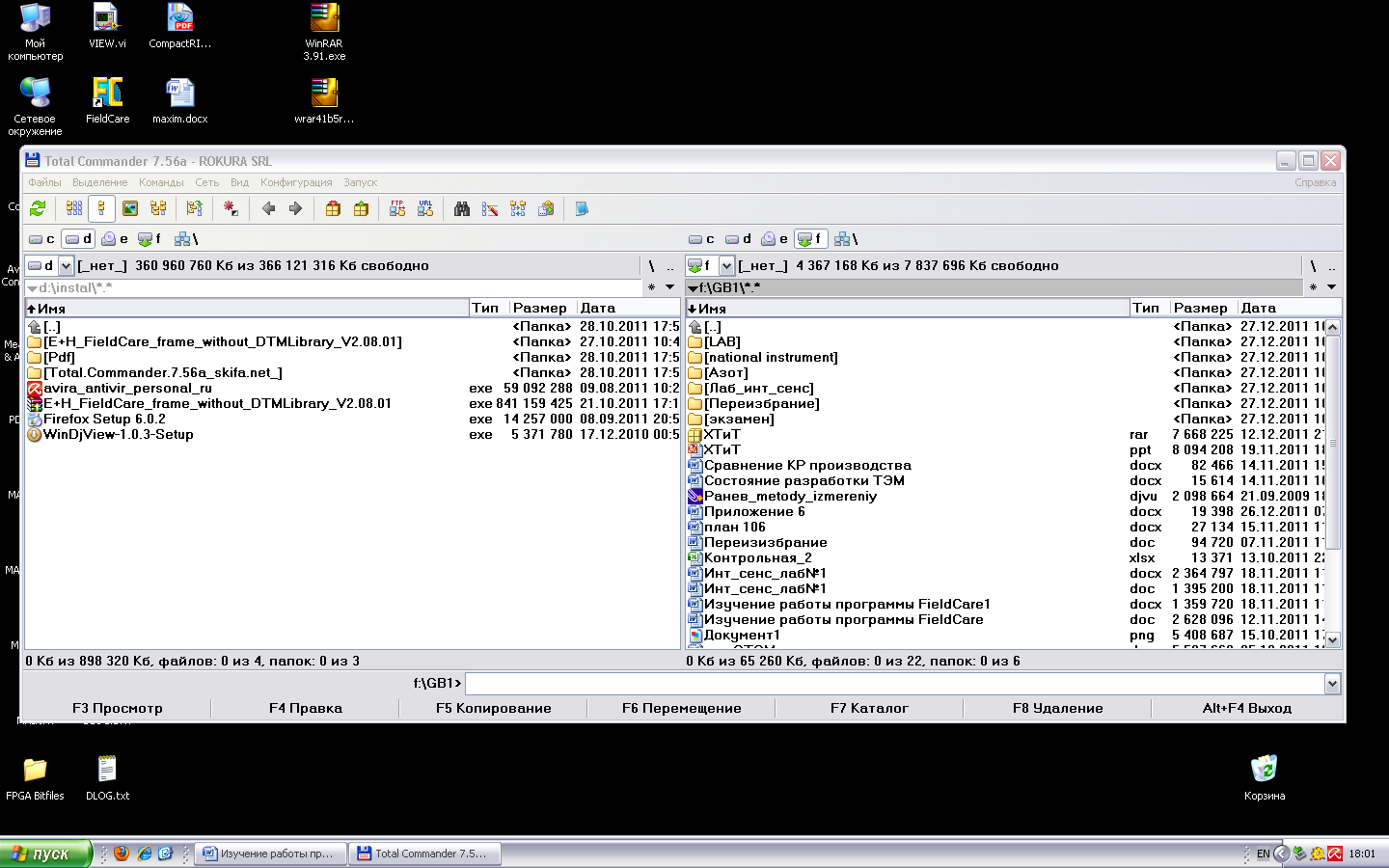

После запуска
программы cпомощью
ярлыка
,

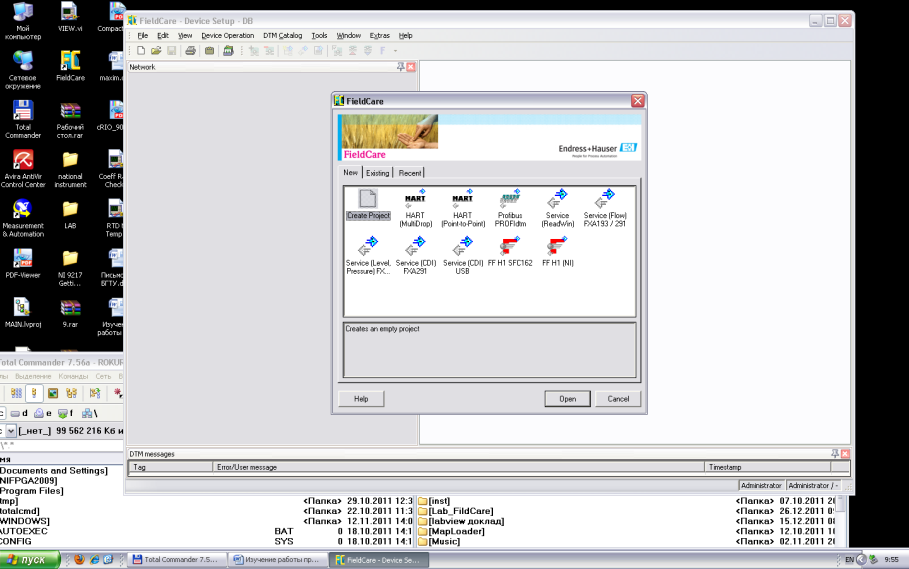

на экран монитора выводится главное
окно и закладка File/New:
(Рис 1).
Рис 1
Закладка «NEW» позволяет создать новый проект. При этом если выбрать CreateProject, то можно создать проект из имеющихся в библиотеке модулей, если выбрать HART, то программа автоматически определит оборудование, включенное в сеть. Закладка«Existing»позволяет выбрать проект из уже созданных.
Программа FieldCareимеет библиотеки, в которых приведены основные характеристики средств измерений давления, температуры, расхода, уровня и др. выпускающихся Endress+Hauser.
Для начала работы с приборами, включенными HART сеть, выделяют элемент «HARTPoint-to-Point» (если подключен один прибор) или «HARTMultiDrop»,если проборов несколько.При нажатии правой кнопки мыши появляется окошко, в котором необходимо выбирать «Edit».
В закладках «Start address» и «End address» устанавливается начальный и конечный адреса сканирования устройств. Минимальный адрес – 0, максимальный – 63. Так как сканирование занимает значительное время максимальный адрес желательно устанавливать равным числу подключенных приборов. В «Serial Interface» необходимо выбратьCOM3 (Commubox FXA195 USB HART Modem).
После изменений нажать кнопку «Apply», а затем «Next» и «Finish». В результате программа вернется в начальное окно, в котором нужно нажать кнопку «Open» и выбрать «Yes».

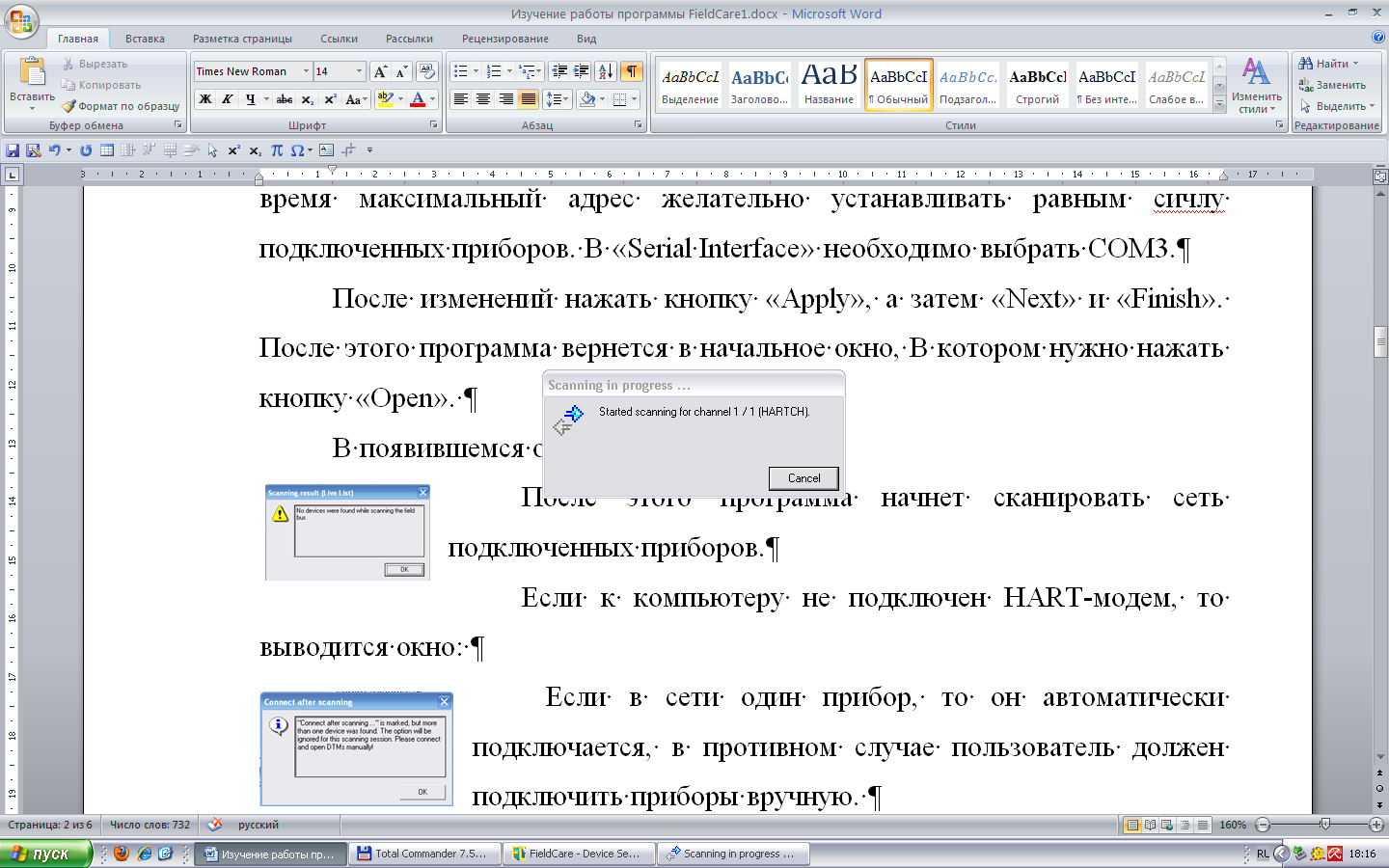

После этого
программа начнет сканировать сеть
подключенных прибор
ов,
сообщив по окончании количество
подключенных устройств.

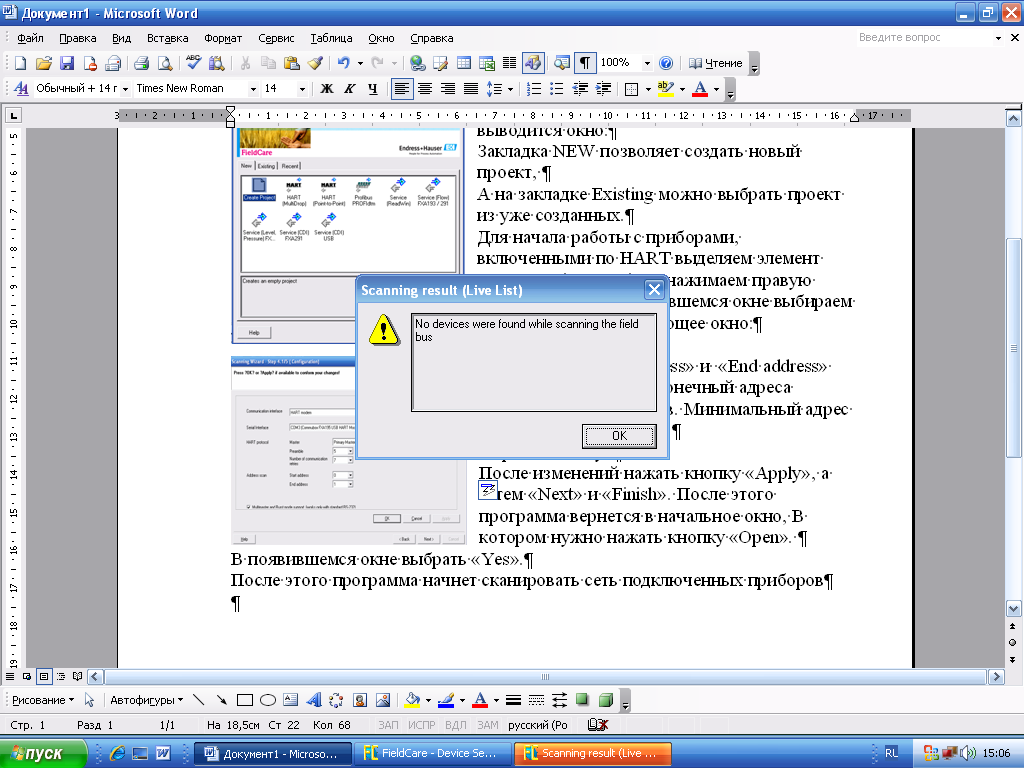

Е
сли

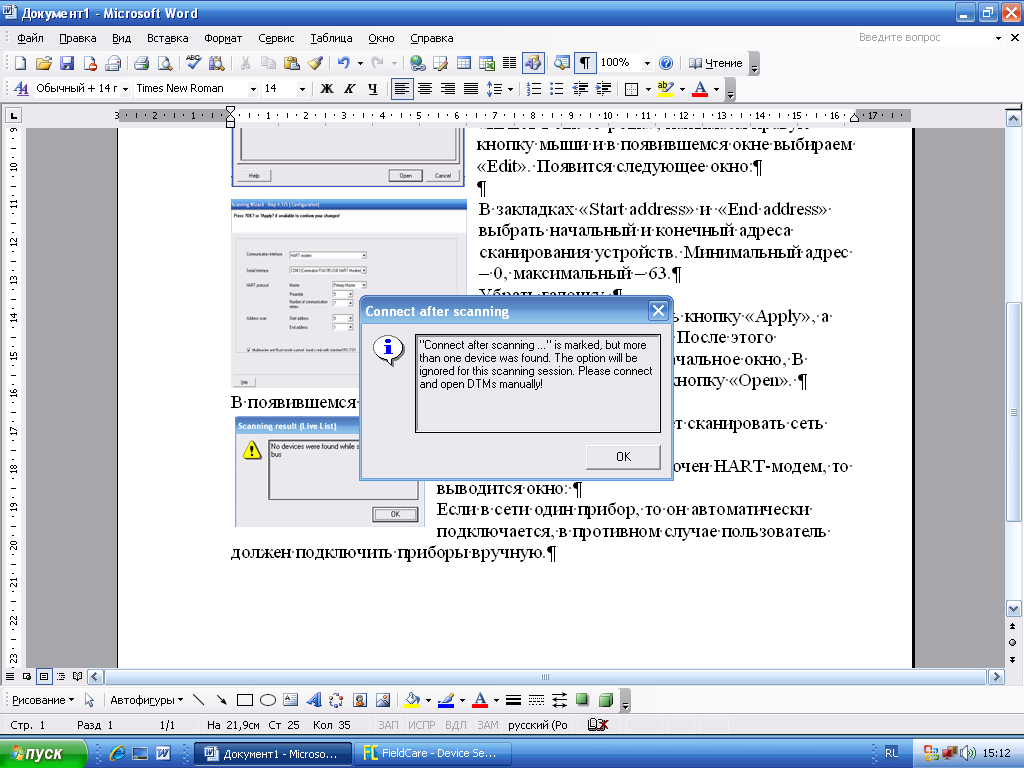

нет связи компьютера и HART-модема,
то выводится окно:
Е
сли
в сети один прибор, то он автоматически
подключается после завершения
сканирования, в противном случае
пользователь должен подключить приборы
вручную.

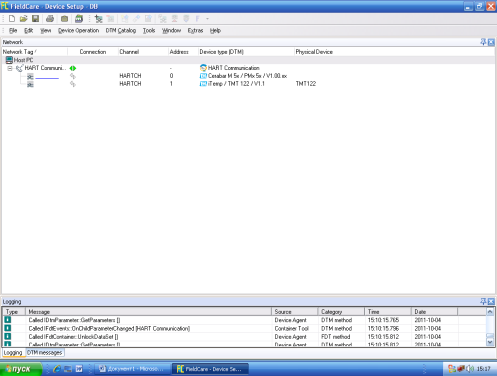

После нажатия «ОК» на экран выводится главное окно программы:
Д
ва
зеленых треугольника означают, что
устройство подключено«Connect»,
два серых смещенных – устройство не
подключено «Disconnect».
«HART Communication» - обозначениеHART-модема.

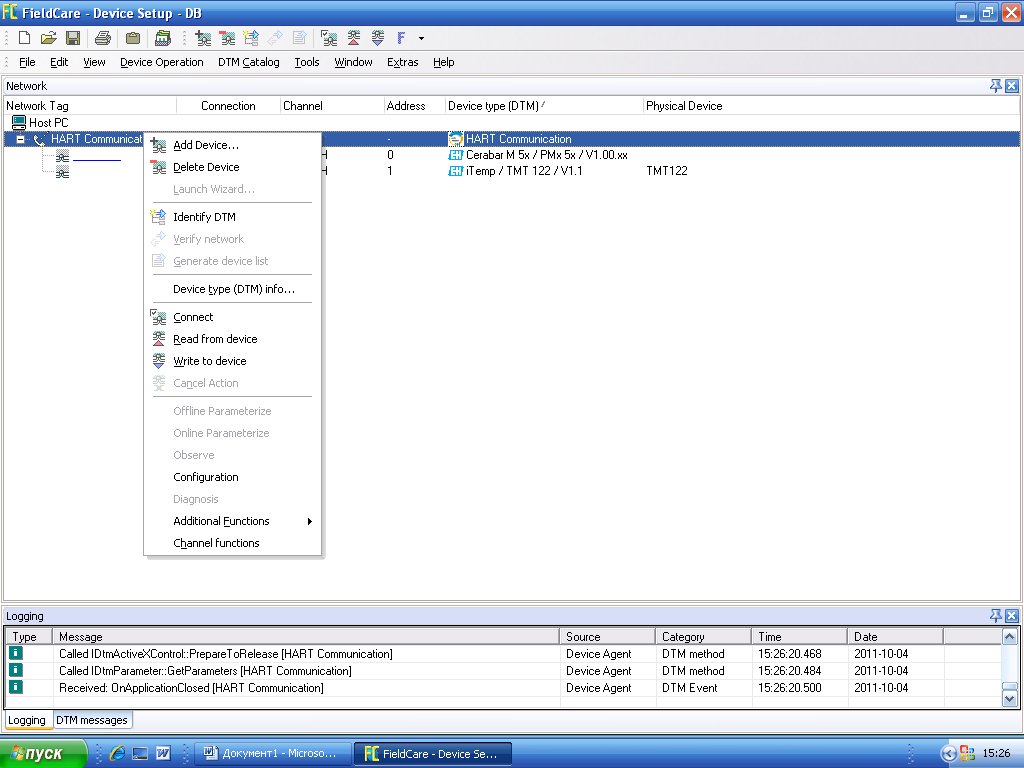

Д
ля
операций с HART-модемом
его необходимо выделить и нажать правую
кнопку мыши. Появится окно, в котором
можно выбрать дополнительное устройство,
подключаемое в сеть (Add
Device),
удалить устройство (Delete
Device),
подключить (Connect)
или отключить устройство. При
нажатии«Connect»
устанавливается связь, и цвет треугольников

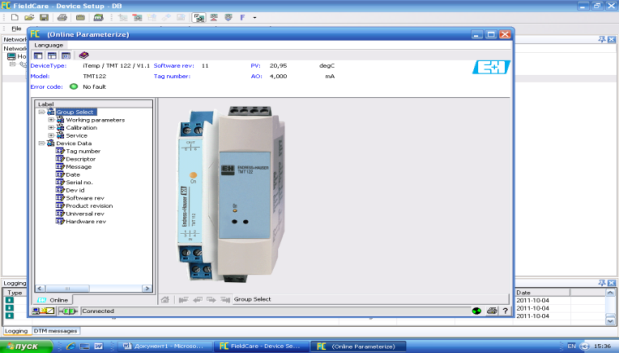

меняется на зеленый. При двойном нажатии
левой кнопки мыши на экран выводятся
параметры конфигурации модема.
П
ри
выпуске из производства все устройства
имеют адрес «0». Поэтому если подключить
более одного устройства, в сети будет
видно только одно. Чтобы программа
определила все устройства, необходимо
изменить из адреса.

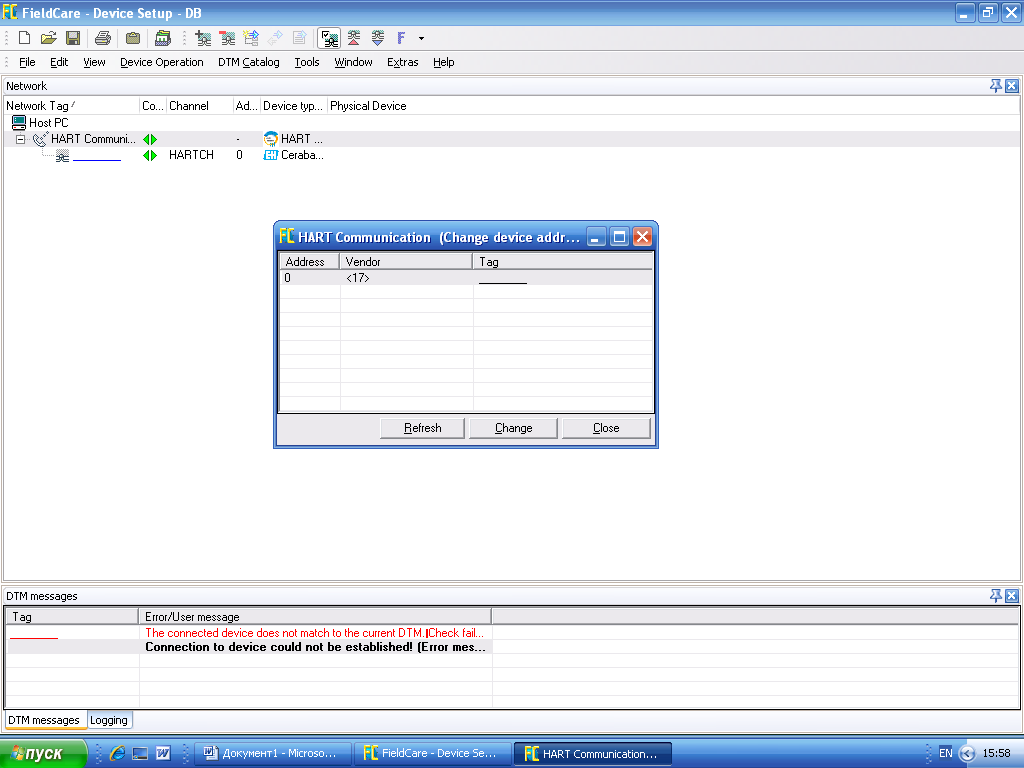

Для этого на закладке «AdditionalFunction» необходимо выбрать «Changedeviseaddress».
П
осле
завершения сканирования сети появится
окно: Для изменения адреса нажать кнопку
«Change»
и в окне «New
address»
установить другой, отличный от нуля.

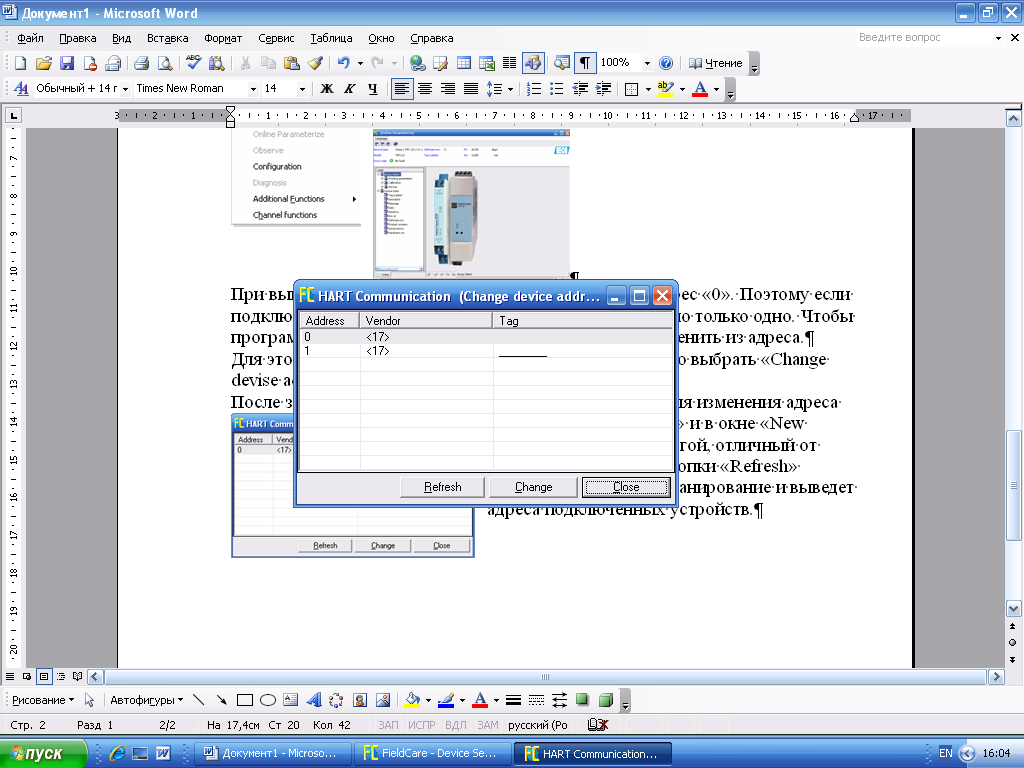

После нажатия кнопки «Refresh»
программа выполнит сканирование и
выведет адреса подключенных устройств.
После этого необходимо создать проект с новыми адресами. Для этого в закладке File выбрать New. Если текущий проект нужен в открывшемся окне выбрать«Yes». Если выбрать «No», выводится окно (рис.1) и если не нужны изменения адресов сканирования нажать «Open»и выбрать «Yes»
