Нагрузки на поперечную раму
Примечание. Данные о весе конструктивных элементов покрытия приведены в табл. П1.2. Данные о весе снегового покрова земли в [4].
Все нагрузки на поперечную раму подсчитываются с учетом коэффициента надежности по назначению n = 0,95 (класс ответственности здания 2).
3.1 Постоянная нагрузка
Определяем величину постоянной нагрузки на 1 м2 покрытия здания.
Таблица 1
Номер конструктивных элементов по таблице |
Характеристики здания и конструкции покрытия |
Коэффициент надежности по нагрузке, |
Нагрузка, кН/м2
|
|
|
|
|
нормативная, gn |
расчетная, g |
1
2
4
6
7
11
17
18 |
Защитный слой =20 мм из гравия, втопленного в мастику Водоизоляционный ковер из 3 слоев рубероида Утеплитель 120 мм из плитного пенопласта =50 кг/м3 Пароизоляция из одного слоя фольгонзона Профилированный настил из стали толщиной 1 мм Стальной каркас комплексной панели 3 х 12 м Конструкция фонаря, включая бортовые стенки и остекления Связи покрытия |
1,3
1,3
1,3
1,3
1,05
1,05
1,05 1,05 |
0,40
0,15
0,06
0,05
0,15
0,18
0,18 0,05 |
0,52
0,20
0,08
0,06
0,16
0,19
0,19 0,06 |
|
Итого |
|
gn= 1,22 |
1,46 |
19 |
Стропильные фермы (6…9%)( gn+S0) = 09(1,22+1,5) |
1,05 |
0,24 |
0,25 |
|
Всего |
|
1,46 |
1,71 |
Примечание: S0 – нормативное значение веча снегового покрова на 1 м2 горизонтально поверхности [4].
Расчетная равномерно распределенная погонная нагрузка на ригель:
q = ng bф/cos = 0,951,7112/1 = 19,5 кН/м.
Опорная реакция ригеля рамы:
Fф = q L/2 =19,536/2 = 351 кН.
Расчетный вес колонны (см.(22.6) [1]):
кН - верхняя часть (20% веса)
кН - нижняя часть (80% веса)
Поверхностная масса стен gс=50 кг/м2; вес крыши и оборудования gк=0,55 кг/м;2переплетов с остеклением - 35 кг/м2.
Нагрузка на верхнюю часть колонны от массы стен и остекления, лежащих выше отметки 10,80 м (см.рис.5):
Fв.с. = g hс.в. bn f = 0,512120,951,1 = 75,24 кН.

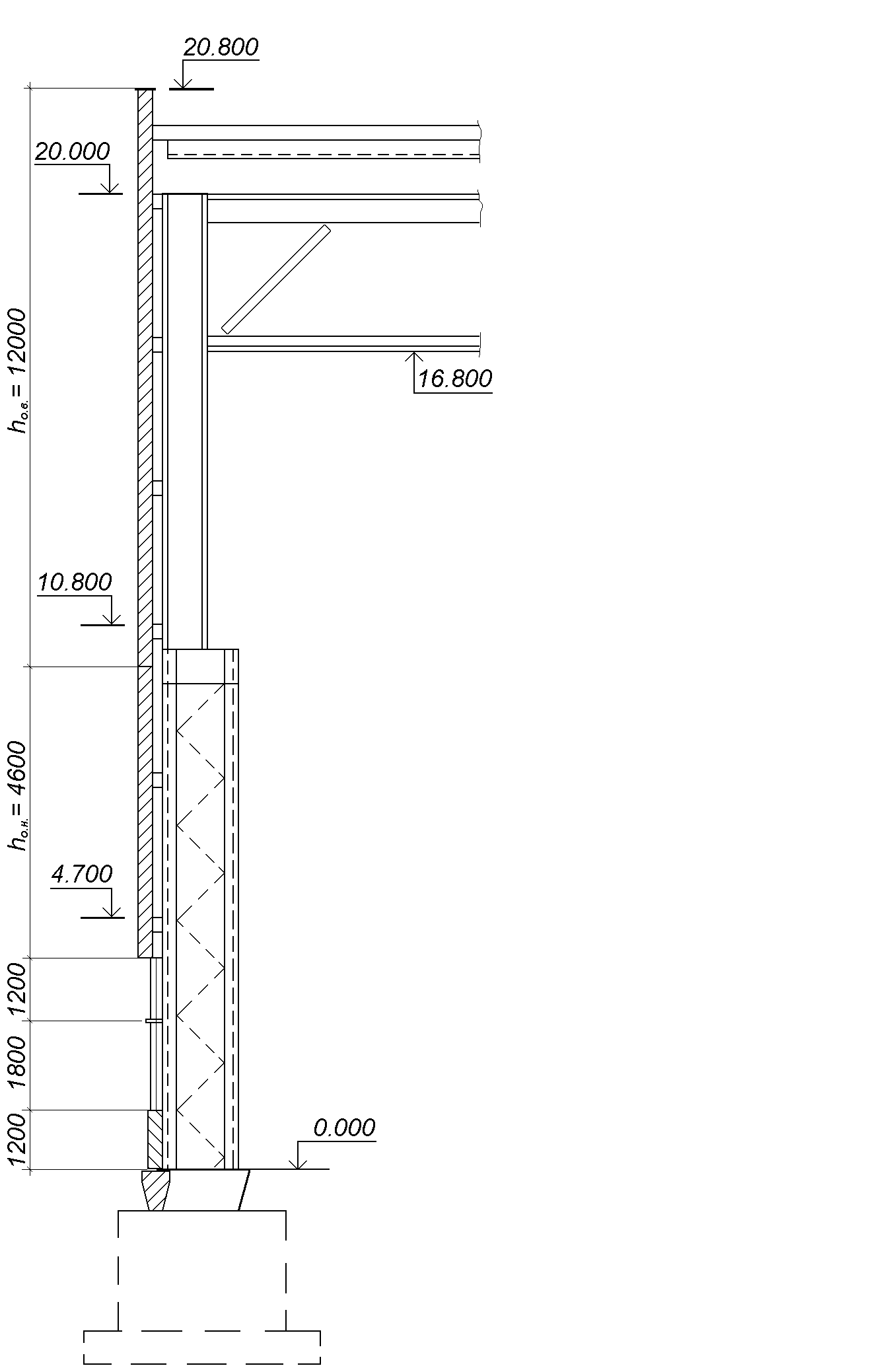

Рис.5 Схема стенового ограждения
Полная постоянная нагрузка F1, приложенная в верхней части колонны на уровне отметки 10,80 м (см.рис.5):
F1 = Fв + Fв.с. = 24 + 75,24 = 99,24 кН.
Нагрузка на нижнюю часть колонны от массы стен и остекления:
Fн.с. = gс hс.н.Вn f = 0,54,6120,951,1 = 28,84 кН.
Продольная постоянная нагрузка F2, приложенная к нижней части колонны на уровне верхнего обреза фундамента по оси сечения колонны (рис.5):
F2 = Fн + Fн.с. = 96 + 28,84 = 124,84 кН.
