- •Стальной каркас одноэтажного промышленного здания
- •270102 – «Промышленное и гражданское строительство»
- •270114 – «Проектирование зданий »
- •Стальной каркас одноэтажного промышленного здания
- •270102 – «Промышленное и гражданское строительство»
- •270114 – «Проектирование зданий »
- •Рекомендованы учебно-методической комиссией строительного факультета
- •1 Компоновка конструктивной схемы каркаса
- •Разбивка сетки колонн
- •Компоновка поперечной рамы
- •Вертикальные размеры колонны
- •Горизонтальные размеры колонны
- •Разработка схемы связей по шатру здания и колоннам
- •1.3.1 Связи по покрытию
- •1.3.2 Связи по колоннам
- •1.4 Выбор схемы стропильной фермы
- •2 Проверочный расчет типовой подкрановой балки
- •2.1 Нагрузки на подкрановую балку
- •Нагрузки на поперечную раму
- •3.1 Постоянная нагрузка
- •3.2 Снеговая нагрузка
- •3.3 Нагрузки от мостовых кранов
- •3.4 Ветровая нагрузка
- •4 Расчет колонны
- •4.1 Определение расчетных длин колонны в плоскости действия момента
- •4.2 Подбор сечения верхней колонны
- •Условная гибкость стенки
- •4.3 Проверка устойчивости верхней части колонны в плоскости действия момента
- •4.4 Проверка устойчивости из плоскости действия момента
- •4.5 Проверяем устойчивость стенки
- •4.6 Проверка прочности (в упругой стадии)
- •4.7 Подбор сечения нижней части колонны
- •4.8 Подбор сечения ветвей колонны
- •Проверяем несущую способность
- •4.9 Расчет и конструирование узла сопряжения верхней и нижней частей колонны
- •Момент инерции сечения траверсы относительно оси х-х
- •Проверяем прочность траверсы
- •4.10 Расчет и конструирование базы колонны
- •Напряжения под плитой
- •При толщине траверсы 14 мм
- •5 Расчет и конструирование стропильной фермы
- •5.1 Расчетная схема ригеля
- •5.2 Сбор нагрузок на ферму
- •5.3 Определение усилий в стержнях фермы
- •5.4 Подбор и проверка сечений стержней ферм
- •5.4.1 Подбор сечений верхнего пояса
- •5.4.2 Подбор сечений нижнего пояса
- •5.4.3 Подбор сечения опорного раскоса
- •5.4.4 Подбор сечений раскосов и стоек
- •5.5 Расчет сварных швов прикрепления раскосов и стоек к фасонкам и поясам фермы
- •Приложение 1
- •Определение максимальных усилий в подкрановой балке
- •Данные о типовых подкрановых балках
- •Данные к расчету сварных и болтовых соединений
- •Приложение 2 Расчетные усилия в подкрановой балке
- •Приложение 3 Статический расчет поперечной рамы
- •1 Выбор метода расчета
- •2 Выбор расчетной схемы рамы и подготовка ее к кодированию
- •3 Правило заполнения исходных данных
- •4 Результаты счета
- •Список литературы

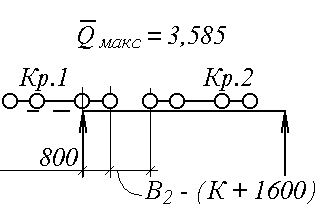

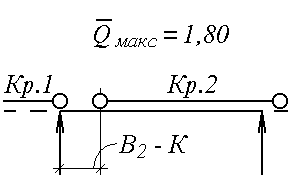

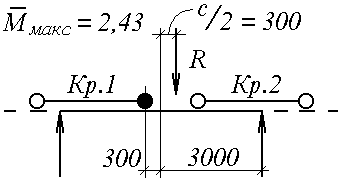

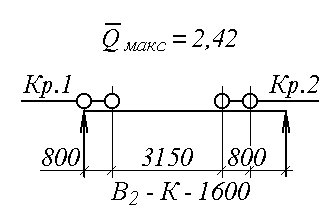

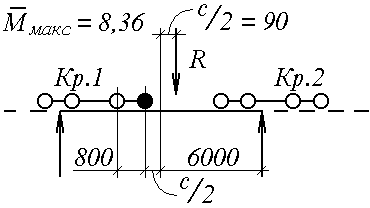

Определение максимальных усилий в подкрановой балке
Пролет балки |
Грузо-подъем-ность крана |
Пролет здания (м) |
Схемы установки кранов и величины усилий при Рк=1 |
|
|
(тс) |
|
Момент (1 х м) |
Поперечная сила (1) |
|
30/5 |
24, 30 |
|
|
= 6 м |
|
36 |
|
|
|
50/10 |
|
|
|
|
80/20 100/20 125/32 |
24, 30, 36 |
|
|
|
30/5 |
24, 30 |
|
|
|
|
36 |
|
|
= 12 м |
50/10 |
|
|
|
|
100/20 125/32 |
24, 30, 36 |
|
|
|
80/20 |
|
|
|
Данные о типовых подкрановых балках
Таблица П1.5
Ключ для выбора марок подкрановых балок пролетом 6 и 12 м для зданий с проходами вдоль крановых путей под краны грузоподъемностью Q = 30/5 и 50/10 тс
Режим работы крана |
1К...6К |
7К и 8К |
||||||
Расчетная температура |
- 40 С |
- 65 С |
- 40 С |
- 65 С |
||||
Марка стали |
ВСт3сп-5 |
09Г2С-12 |
09Г2С-15 |
ВСт3сп-5 |
09Г2С-12 |
09Г2С-15 |
||
Грузо-подъем-ность крана (тс) |
Пролет моста крана (м) |
Тип, высота и момент инерции рельса |
Марки балок
|
|||||
|
|
|
Пролетом 6 м |
|||||
|
22,5 |
Кр 70 |
Б6 - 10 |
- |
Б6Н - 10 |
Б6 - 11 |
- |
Б6Н - 10 |
30/5 |
28,5 |
hр = 120 |
Б6 - 10 |
- |
Б6Н - 10 |
Б6 - 11 |
- |
Б6Н - 12 |
|
34,5 |
Jх = 1082 |
Б6 - 10 |
- |
Б6Н - 10 |
- |
Б6Н - 12 |
Б6Н - 12 |
|
22,5 |
Кр 80 |
- |
Б6Н - 12 |
Б6Н - 12 |
- |
Б6Н - 12 |
Б6Н - 12 |
50/10 |
28,5 |
hр = 130 |
- |
Б6Н - 12 |
Б6Н - 12 |
- |
Б6Н - 13 |
Б6Н - 13 |
|
34,5 |
Jх = 1547 |
- |
Б6Н - 12 |
Б6Н - 12 |
- |
Б6Н - 13 |
Б6Н - 13 |
|
|
|
Пролетом 12 м |
|||||
|
22,5 |
Кр 70 |
Б12 - 9 |
- |
Б12Н - 9 |
Б12 - 10 |
- |
Б12Н - 9 |
30/5 |
28,5 |
hр = 120 |
Б12 - 10 |
- |
Б12Н - 9 |
Б12 - 10 |
- |
Б12Н - 9 |
|
34,5 |
Jх = 1082 |
Б12 - 10 |
- |
Б12Н - 9 |
- |
Б12Н - 11 |
Б12Н - 11 |
|
22,5 |
Кр 80 |
- |
Б12Н - 11 |
Б12Н - 11 |
- |
Б12Н - 12 |
Б12Н - 12 |
50/10 |
28,5 |
hр = 130 |
- |
Б12Н - 11 |
Б12Н - 12 |
- |
Б12Н - 12 |
Б12Н - 12 |
|
34,5 |
Jх = 1547 |
- |
Б12Н - 11 |
Б12Н - 12 |
- |
Б12Н - 12 |
Б12Н - 12 |
Таблица П1.6
Размеры сечений элементов подкрановых балок пролетами 6 и 12 м
под краны грузоподъемностью Q = 30/5 и 50/10 тс
Марка |
Сечения элементов балки и конструктивных деталей |
||||
балки |
Верхний пояс |
Стенка |
Нижний пояс |
Опорное ребро |
Ребро жесткости |
При пролете 6 м |
|||||
Б6 - 10 |
400 х 16 |
1240 х 10 |
200 х 10 |
250 х 20 |
120 х 8 |
Б6 - 11 |
450 х 18 |
" |
250 х 10 |
" |
" |
Б6Н - 10 |
400 х 16 |
" |
200 х 10 |
" |
" |
Б6Н - 12 |
400 х 16 |
" |
200 х 10 |
" |
" |
Б6Н - 13 |
400 х 20 |
1240 х 12 |
200 х 10 |
" |
" |
При пролете 12 м |
|||||
Б12 - 9 |
400 х 18 |
1490 х 12 |
400 х 14 |
360 х 16 |
120 х 8 |
Б12 - 10 |
400 х 22 |
" |
400 х 18 |
400 х 16 |
" |
Б12Н - 9 |
400 х 16 |
" |
400 х 14 |
360 х 16 |
" |
Б12Н - 11 |
400 х 18 |
1490 х 12 |
400 х 16 |
360 х 16 |
" |
Б12Н - 12 |
400 х 20 |
" |
400 х 20 |
400 х 16 |
" |
Б12Н - 13 |
450 х 20 |
" |
450 х 20 |
400 х 18 |
" |
Таблица П1.7
Ключ для выбора марок подкрановых балок пролетом 6 и 12 м для зданий с проходами вдоль крановых путей под краны грузоподъемностью Q = 80/20, 100/20 и 125/20 тс
Режим работы крана |
6К...8К |
|||||
Расчетная температура |
- 40 С |
- 65 С |
- 40 С |
- 65 С |
||
Марка стали |
ВСт3сп-5 |
09Г2С-12 |
09Г2С-15 |
ВСт3сп-5 |
||
Грузо-подъем-ность крана (тс) |
Пролет моста крана (м) |
Тип, высота и момент инерции рельса |
Марки балок при пролете |
|||
|
|
|
6 м |
12 м |
||
|
22 |
Кр 100 |
Б6Н - 3 |
Б6Н - 3 |
Б12Н - 2 |
Б12Н - 2 |
80/20 |
28 |
hр = 150 |
Б6Н - 6 |
Б6Н - 6 |
Б12Н - 3 |
Б12Н - 3 |
|
34 |
Jх = 2885 |
Б6Н - 6 |
Б6Н - 6 |
Б12Н - 4 |
Б12Н - 4 |
|
22 |
Кр 120 |
Б6Н - 6 |
Б6Н - 6 |
Б12Н - 5 |
Б12Н - 5 |
100/20 |
28 |
hр = 170 |
Б6Н - 8 |
Б6Н - 8 |
Б12Н - 5 |
Б12Н - 5 |
|
34 |
Jх = 4924 |
Б6Н - 8 |
Б6Н - 8 |
Б12Н - 6 |
Б12Н - 6 |
|
22 |
Кр 120 |
Б6Н - 8 |
Б6Н - 8 |
Б12Н - 8 |
Б12Н - 8 |
125/20 |
28 |
hр = 170 |
Б6Н - 8 |
Б6Н - 8 |
Б12Н - 9 |
Б12Н - 9 |
|
34 |
Jх = 4924 |
Б6Н - 8 |
Б6Н - 8 |
Б12Н - 10 |
Б12Н - 10 |

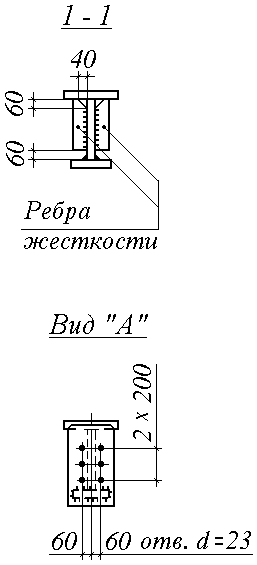

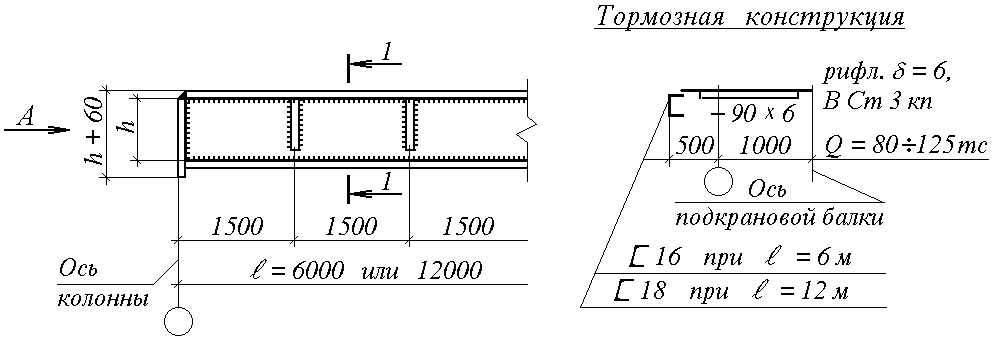

Таблица П1.8
Размеры сечений элементов подкрановых балок пролетами 6 и 12 м
под краны грузоподъемностью Q = 80/20, 100/20 и 125/20 тс
Марка |
Сечения элементов балки и конструктивных деталей |
||||
балки |
Верхний пояс |
Стенка |
Нижний пояс |
Опорное ребро |
Ребро жесткости |
При пролете 6 м |
|||||
Б6Н - 3 |
450 х 16 |
990 х 10 |
200 х 10 |
316 х 14 |
90 х 6 |
Б6Н - 6 |
450 х 16 |
" |
250 х 12 |
316 х 14 |
90 х 6 |
Б6Н - 8 |
450 х 16 |
" |
320 х 14 |
320 х 8 |
100 х 8 |
При пролете 12 м |
|||||
Б12Н - 2 |
450 х 16 |
1590 х 12 |
360 х 16 |
360 х 14 |
100 х 8 |
Б12Н - 3 |
450 х 18 |
" |
450 х 14 |
360 х 16 |
" |
Б12Н - 4 |
450 х 20 |
" |
400 х 18 |
360 х 16 |
" |
Б12Н - 5 |
450 х 20 |
" |
450 х 20 |
360 х 14 |
" |
Б12Н - 6 |
550 х 22 |
" |
400 х 20 |
450 х 16 |
" |
Б12Н - 8 |
450 х 18 |
1790 х 14 |
450 х 18 |
400 х 18 |
120 х 8 |
Б12Н - 9 |
450 х 18 |
" |
400 х 16 |
360 х 18 |
" |
Б12Н - 10 |
450 х 20 |
" |
450 х 20 |
360 х 16 |
" |
