Стальной каркас одноэтажного промышленного здания
Методические указания
к выполнению курсовой работы №2
по металлическим конструкциям
для студентов специальности
270102 – «Промышленное и гражданское строительство»
270114 – «Проектирование зданий »
Брянск 2012
ФГБОУ ВПО
Брянская государственная инженерно-технологическая академия
Кафедра «Строительные конструкции»
Утверждены
научно-методическим советом БГИТА
Протокол №___от_________ 2012 г.
Стальной каркас одноэтажного промышленного здания
Методические указания
к выполнению курсовой работы №2
по металлическим конструкциям
для студентов специальности
270102 – «Промышленное и гражданское строительство»
270114 – «Проектирование зданий »
дневной формы обычного обучения (ПГС, ПрЗ)
Брянск 2012
Составитель: Пикин Д.Ю., ст. преподаватель.
Рецензент: Амелин А.А., к.т.н., доцент БГИТА
Рекомендованы учебно-методической комиссией строительного факультета
Протокол № ____от_____________2012 г.
Оглавление
1 Компоновка конструктивной схемы каркаса 5
1.1 Разбивка сетки колонн 5
1.2 Компоновка поперечной рамы 5
6
1.2.1 Вертикальные размеры колонны 8
1.2.2 Горизонтальные размеры колонны 10
1.3 Разработка схемы связей по шатру здания и колоннам 12
1.3.1 Связи по покрытию 12
1.3.2 Связи по колоннам 13
1.4 Выбор схемы стропильной фермы 13
14
14
2 Проверочный расчет типовой подкрановой балки 15
2.1 Нагрузки на подкрановую балку 15
3 Нагрузки на поперечную раму 16
3.1 Постоянная нагрузка 16
3.2 Снеговая нагрузка 18
3.3 Нагрузки от мостовых кранов 19
3.4 Ветровая нагрузка 22
4 Расчет колонны 25
4.1 Определение расчетных длин колонны в плоскости действия момента 26
4.2 Подбор сечения верхней колонны 26
4.3 Проверка устойчивости верхней части колонны в плоскости действия момента 30
4.4 Проверка устойчивости из плоскости действия момента 31
4.5 Проверяем устойчивость стенки 32
4.6 Проверка прочности (в упругой стадии) 32
4.7 Подбор сечения нижней части колонны 32
4.8 Подбор сечения ветвей колонны 33
4.9 Расчет и конструирование узла сопряжения верхней и нижней частей колонны 37
4.10 Расчет и конструирование базы колонны 41
5 Расчет и конструирование стропильной фермы 44
5.1 Расчетная схема ригеля 44
5.2 Сбор нагрузок на ферму 45
5.3 Определение усилий в стержнях фермы 46
5.4 Подбор и проверка сечений стержней ферм 47
5.4.1 Подбор сечений верхнего пояса 47
5.4.2 Подбор сечений нижнего пояса 48
5.4.3 Подбор сечения опорного раскоса 49
5.4.4 Подбор сечений раскосов и стоек 49
5.5 Расчет сварных швов прикрепления раскосов и стоек к фасонкам и поясам фермы 50
ПРИЛОЖЕНИЕ 1 51
ПРИЛОЖЕНИЕ 2 60
ПРИЛОЖЕНИЕ 3 66
71
Список литературы 76
1 Компоновка конструктивной схемы каркаса
Примечание. Компоновочная часть курсового проекта должна содержать конструктивное решение каркаса здания, схематичное решение его фасада, схемы связей жесткости и схемы фахверков продольных и торцевых стен.
Разбивка сетки колонн
Примечание. В соответствии с требованиями унификации (СТ СЭВ 1001-78) продольный шаг колонн должен быть кратным М = 6м. В однопролетном здании целесообразно назначать шаг колонн и ферм одинаковым, что исключает необходимость подстропильных ферм. Разделение здания на температурные блоки производится в соответствии с указаниями табл.6, прил.2 [1].

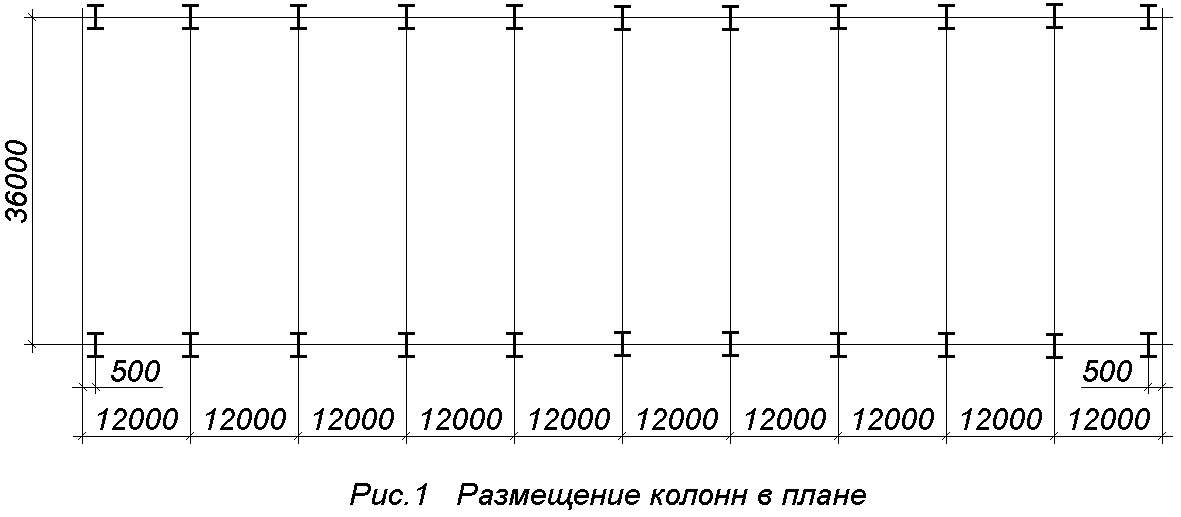

Шаг колонн в плане с учетом задания В = 12м, L = 36м. Размещение колонн показано на рис.1.
