Транспортное оборудование для формовочных материалов и смесей Средства механического транспорта

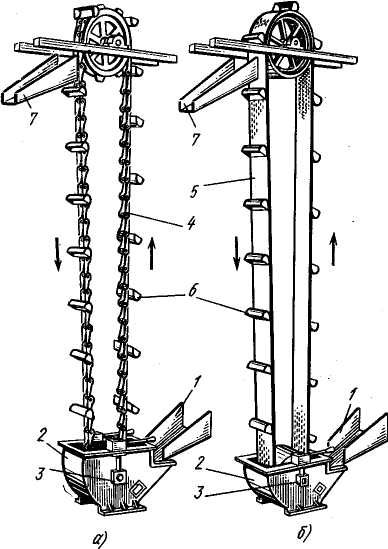

Рис.10. Схемы цепного (а) и ленточного (б) ковшовых элеваторов:

1 — загрузочный лоток; 2 — башмак элеватора; 3 —натяжное устройство; 4 — цепь; 5 — лента; б —ковш; 7 — разгрузочный лоток

Для передвижения формовочных материалов и рабочих смесей в современных механизированных литейных цехах широко приме­няют непрерывный меха­нический транспорт: раз­личного рода конвейеры. Главнейшими из них яв­ляются элеваторы и кон­вейеры с постоянным дви­жением рабочего органа — ленточные и винтовые.

Элеваторы применяют для подъема по вертикаль­ному или наклонному на­правлению сыпучих и мелкокусковых материа­лов. Элеватор представ­ляет собой бесконечную цепь (рис. 10, а) или тканевую прорезиненную ленту (рис. 10, б) с при­крепленными к ней ков­шами. Цепь или лента огибает два блока, или барабана, из которых ниж­ний находится в башма­ке элеватора, куда по лотку подается транспор­тируемый материал; там он зачерпывается и под­хватывается ковшами. Материал в ковшах поднимается по восходящей ветви ленты или цепи эле­ватора и при огибании верхнего барабана или блока высыпается из ковшей и отводится по желобу. Верхний барабан вращается от электродвигателя. Для регулирования натяжения ленты подшип­ники нижнего барабана могут перемещаться с помощью винтов в вертикальных направляющих.

Тема 1.5. Оборудование для выбивки и очистки литья

План:

1. Классификация выбивных устройств

2. Выбивная эксцентриковая решетка

3. Выбивная инерционная решетка

4. Выбивная инерционно-ударная решетка,

5. Оборудование для выбивки стержней из отливок

6. Оборудование для отделения элементов литниковых систем от отливок и очистки отливок.

Контрольные вопросы:

1. Вибрационная траверса: назначение, конструкция, принцип работы, достоинства и недостатки?

2. Вибрационная скоба: назначение, конструкция, принцип работы, достоинства и недостатки?

3. Выбивная эксцентриковая решетка: назначение, конструкция, принцип работы, достоинства и недостатки?

4. Выбивная инерционная решетка: назначение, конструкция, принцип работы, достоинства и недостатки?

5. Выбивная инерционно-ударная решетка: назначение, конструкция, принцип работы, достоинства и недостатки?

6. Оборудование для выбивки стержней из отливок: назначение, конструкция, принцип работы, достоинства и недостатки?

7. Поясните назначение галтовочных барабанов, дробеструйных аппаратов, пневматических зубил, обдирочно-зачистных станков.

Тема 1.5. Оборудование для выбивки и очистки литья

1.5.1 Классификация выбивных устройств

Выбивка форм из опок и выбивка отливок из форм являются наиболее тяжелыми операциями из всего цикла изготовления отливок по своим санитарно-гигиеническим условиям, так как сопровож­даются большим пыле-, газо- и тепловыделением и высоким уровнем шума.

Ввиду большого разнообразия форм, подвергаемых выбивке, в литейных цехах применяют широкую номенклатуру оборудования для выбивки отливок.

Классификация по типу привода:

1. пневматическое

2. электромеханическое

3. гидравлическое

4. электрогидравлические и др. спец. оборудование

К пневматическому оборудованию относится:

• подвесные вибраторы (вибрационные скобы)

• вибрацион­ные траверсы.

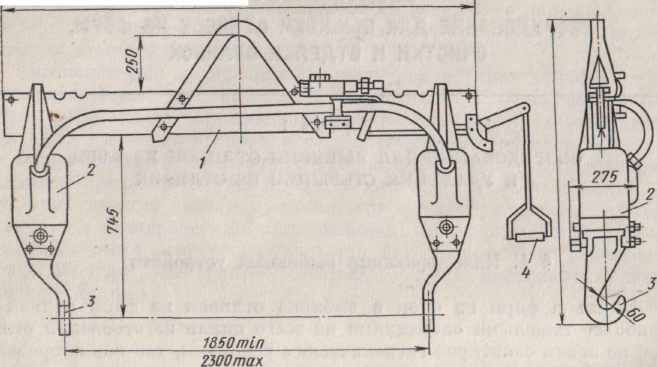

Рис. 1 Вибрационная траверса (вибрационное коромысло)

Принцип действия:Вибрационная траверса включает коромысло 7, на которое в различных положениях, в зависимости от размеров опок, подвешиваются скобы с крюками 3. На каждой скобе установлен пневмовибратор 2, включаемый с помощью пусковой рукоятки 4.

При выбивке траверсу подвешивают на крюк подъемника на пружинных подвесках.

Преимущества:

1. простота конструкции

2. мобильность

Недостатки:

1. сильный шум

2. пыль, образующая при при выбивке форм за счет отработанного воздуха

3. расход большого количества сжатого воздуха

4. траверсы выбивают формы массой до 3 т.

Применяются в цехах единичного и мелкосерийного производства

Наиболее распространенным видом выбивного оборудования, при­меняемого практически для выбивки форм любой массы, в цехах с различным характером производства являются электромеханиче­ские вибрационные решетки

По виду привода подразделяются на:

эксцентриковые, с приводом от механизма шатунно-кривошипного типа, или двигателя

инерционые с приводом от вала с десболансом

инер­ционно-ударного типа, наносящие снизу удары по установленным неподвижно крупным формам

Принцип действия следующий

Выбиваемую форму в сборе или отдельную опоку с полуформой после предварительной разборки формы устанавливают на полотно ре­шетки, которому сообщается колебательное движение. В момент соударений на опоку со стороны решетки действуют инерционные ударные силы, оказывающие разрушающее воздействие
