9.10 Расчет элементов опалубки перекрытия

Цели: Научить находить количество элементов опалубки, сравнивать варианты. Сформировать умение самостоятельной работы с нормативными и справочными материалами, умение принимать решение.

Обеспечение занятия, в том числе перечень оборудования, необходимого для выполнения работы: тсо, методические указания.

1 Теоретическая часть

Комплексный процесс возведения монолитных железобетонных конструкций состоит из следующих рабочих процессов: установка опалубки; армирование; укладка и уплотнение бетона; уход за бетоном и снятие опалубки (распалубливание).

Назначение опалубки — придание требуемой формы и размеров будущей бетонной конструкции, поэтому внутренние размеры опалубки должны строго соответствовать размерам будущего изделия.

Элементами опалубки являются:

а) опалубочные щиты или отдельные элементы;

б) крепежные устройства;

в) поддерживающие элементы (леса).

Опалубка – форма для монолитных конструкций;

Щит – формообразующий элемент опалубки, состоящий из палубы и каркаса;

Палуба – элемент щита, образующий его формующую рабочую поверхность;

Опалубочная панель – формообразующий плоский элемент опалубки, состоящий из нескольких смежных щитов, которые соединяются между собой с помощью соединительных узлов и элементов. Назначение – опалубливание всей конкретной поверхности.

Требования, предъявляемые к опалубке:

1. Прочность, неизменяемость, правильность формы и размеров;

2. Надежное восприятие вертикальных (собственная масса, масса бетона, арматуры, людей и транспорта) и горизонтальных (боковое давление бетона, давление от сотрясения при выгрузке и вибрировании) нагрузок;

3. Плотность поверхности (отсутствие щелей), исключение просачивания через нее цементного молочка;

4. Способность обеспечивать требуемое качество бетонной поверхности;

5. Возможность многократного использования (оборачиваемость); чем выше оборачиваемость опалубки, тем ниже ее стоимость в расчете на единицу объема готовой продукции;

6. Технологичность — удобство в работе, возможность быстрой установки и разборки (распалубливания).

7. Экономичность.

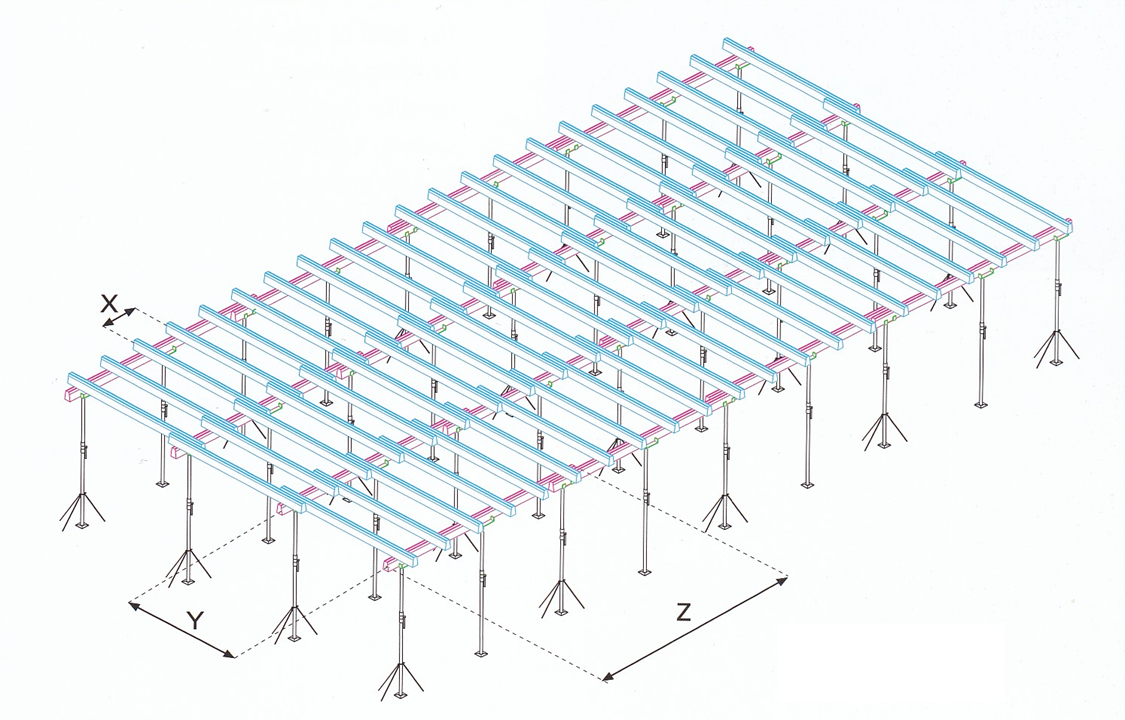

Элементы опалубки перекрытия: стойки, главные балки, второстепенные балки, листы фанеры.

Главные балки подпираются стойками. Поверх главных балок раскладывают второстепенные балки, шаг которых зависит от размеров листов фанеры

2 Ход выполнения практической работы

1. Определить количество элементов опалубки перекрытия вдоль помещения

2. Определить количество элементов опалубки перекрытия поперек помещения

3. Сравнить варианты

1.Определить количество элементов опалубки перекрытия вдоль помещения

1. Нагрузка от собственного веса бетона и арматуры

b = 26 * d, (кН/м2)

где d – толщина перекрытия, м.

2. Нагрузка от собственного веса опалубки

g = 0,3 кн/м2 , т.к. лист фанеры изготовлен из березы, имеет толщину 21 мм.

3. Временная нагрузка

p = 0,2 * b, 1,5 ≤ р ≤ 5, если временная нагрузка получается меньше 1,5, то исходя из краевых условий получаем р =1,5 кН/м2

4. Общая нагрузка

q = b + g + p, кН\м2

5. Зададимся шагом второстепенных балок 0,5 м. или 0,625 м.

6. Выберем шаг стоек 1,2 м.

7. Определим по таблице максимальную длину пролёта

( в зависимости от толщины перекрытия, нагрузки, шага стоек и шага второстепенных балок)

L max= …м. (первое число из ячейки в таблице)

8. Определим максимальную нагрузку на одну стойку (по таблице)

F max =… кН (второе число из ячейки в таблице)

9. Определим количество пролетов между главными балками

bпом/2 ≤ Lmax, если условие выполняется, то количество пролетов

n = 2, если условие не выполняется, увеличиваем знаменатель.

10. Определим длину пролёта между главными балками

L пролета = b пом/ n, м.

11. Найдем количество рядов главных балок

n+1

12. Определим количество пролетов между второстепенными балками

Lпом/ шаг второстепенных балок = n1

13. Определим количество рядов второстепенных балок

n1+1

14. Найдем длину второстепенной балки

L пролета + нахлест = значение п.10+нахлест (2*0,15)

15. Подбираем длину второстепенной балки по сортаменту

Длина балки заводского изготовления

1,45 2,15 2,45 2,65 2,90 3,30 3,60 3,90 4,50 4,90 5,90

16. Определим количество второстепенных балок в ряду

Кол-во второстепенных балок = кол-ву пролетов между главными балками (значение пункта 9)

17. Определим общее количество второстепенных балок

Значение пункта 13 * значение пункта 16= … шт

2.Определить количество элементов опалубки перекрытия поперек помещения

Выполнить аналогично п.1, расположив главные балки поперек помещения.

3. Сравнить варианты

Показатели	1 вариант	2 вариант
Кол-во главных балок	П. 21 (длина балок п. 20)	П.14 (п.13)
Кол-во второстепенных балок	П. 17 (п.15)	П.20 (п.19)
Кол-во стоек	П. 24	П. 23
Кол-во листов фанеры	П. 22	П. 21
