4.2 Анализ схем временных инженерных сетей. План занятия

1. Организация занятия.

2. Сообщение темы и цели практической работы.

3. Инструктаж по выполнению заданий практической работы.

4. Организация учащихся и контроль за ходом выполнения заданий.

5. Подведение итогов практической работы и оценка деятельности учащихся.

Вопросы и/или задания

1. Проанализировать схемы водоснабжения от существующего водопровода; от подземных источников; от поверхностных источников

2. Сделать выводы, какая из схем экономически более выгодна при возведении строительного объекта.

Схема №1

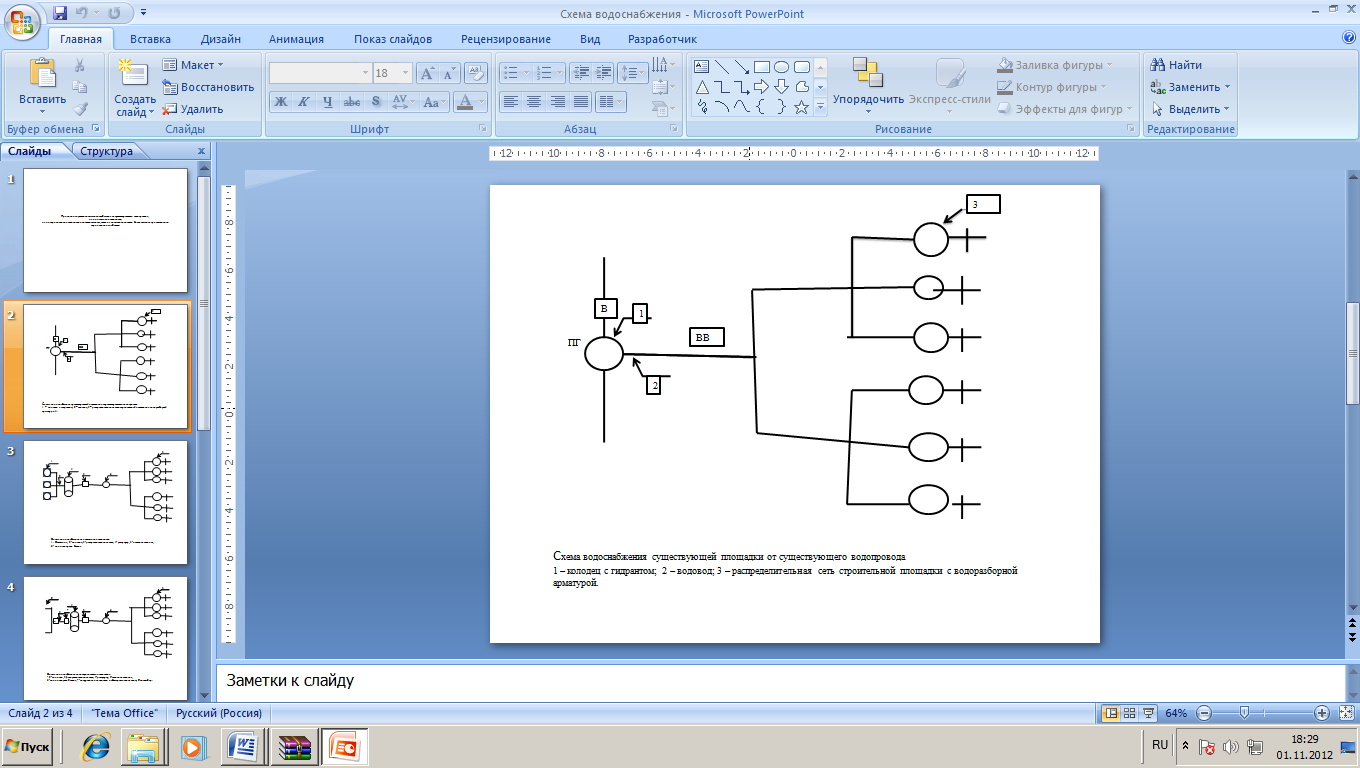

Схема водоснабжения существующей площадки от существующего водопровода

1 – колодец с гидрантом; 2 – водовод; 3 – распределительная сеть строительной площадки с водоразборной арматурой.

Схема №2

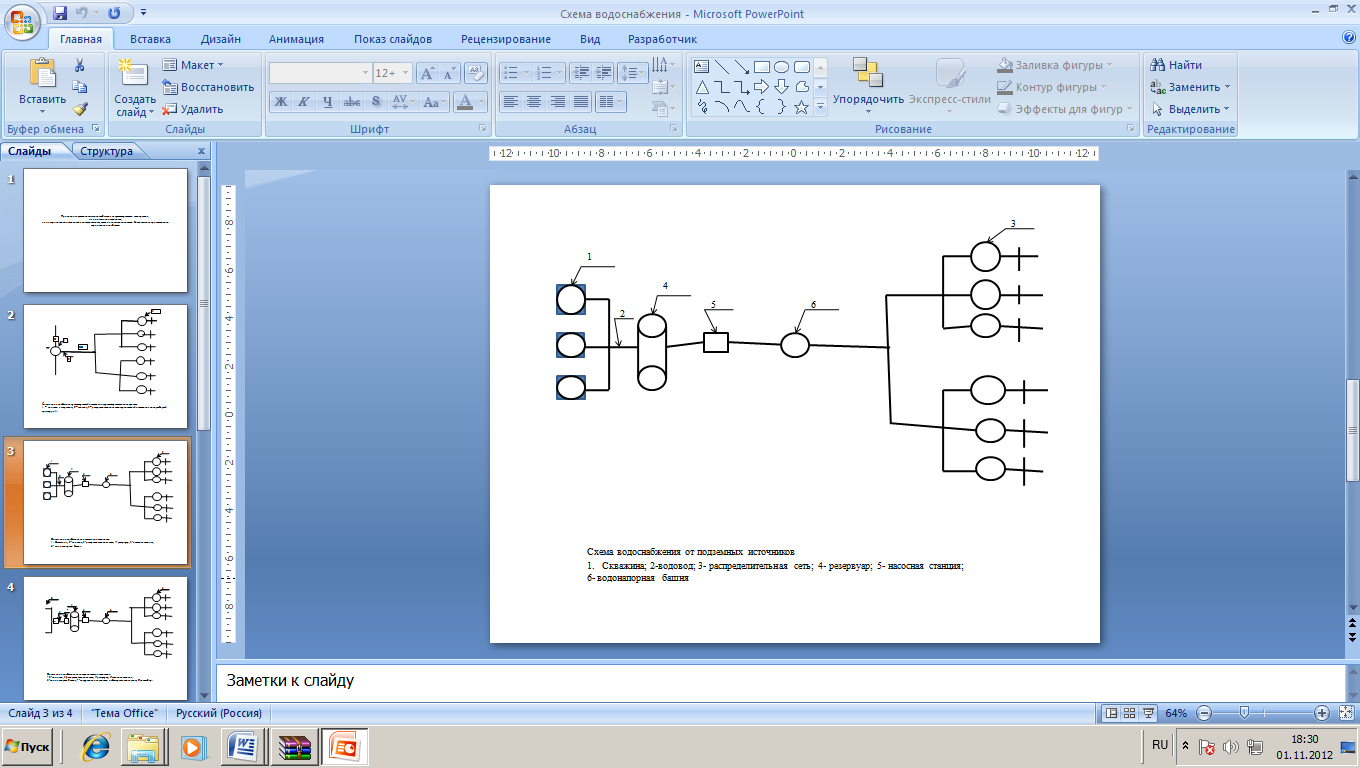

Схема водоснабжения от подземных источников

1. Скважина; 2-водовод; 3- распределительная сеть; 4- резервуар; 5- насосная станция;

6- водонапорная башня

Схема №3

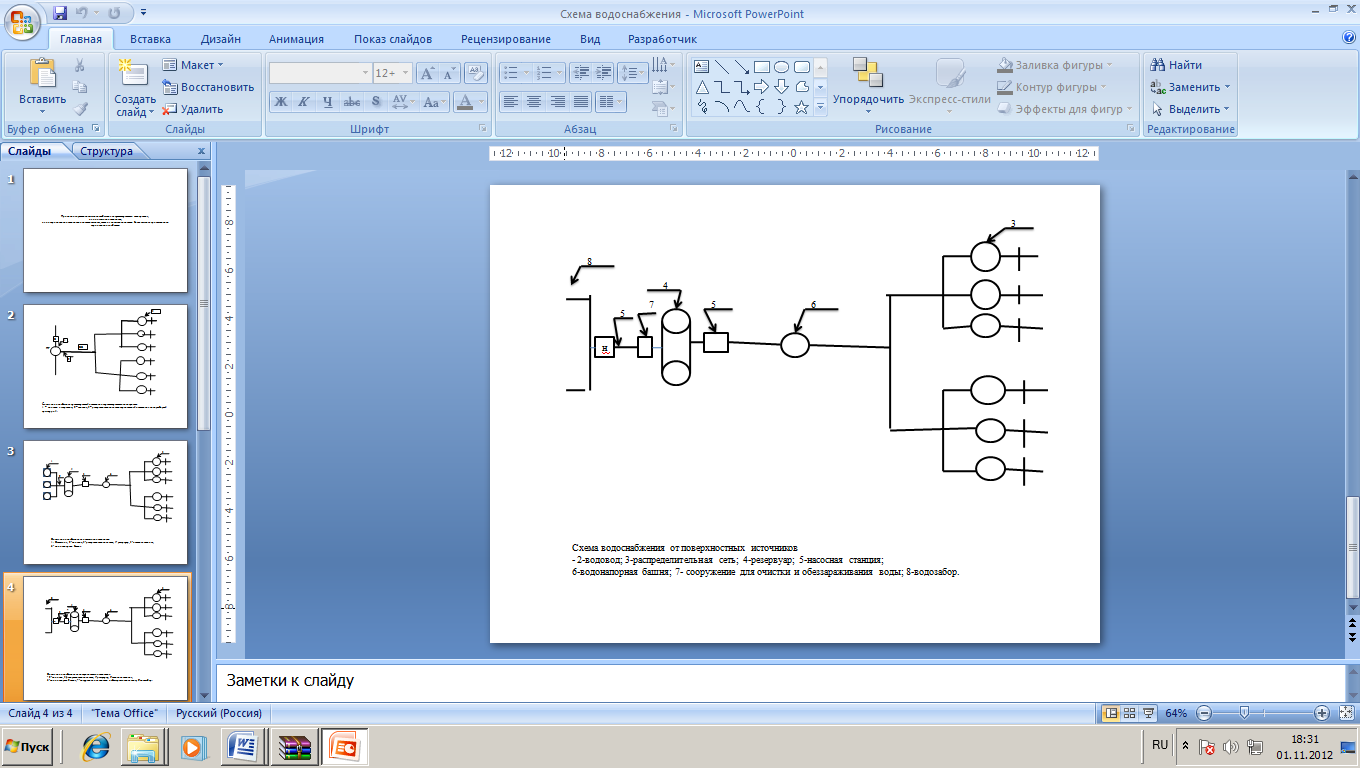

Схема водоснабжения от поверхностных источников

2-водовод; 3-распределительная сеть; 4-резервуар; 5-насосная станция;

6-водонапорная башня; 7- сооружение для очистки и обеззараживания воды; 8-водозабор.

Тема 5 основы электроснабжения и энергосберегающие технологии на строительной площадке

5.1 Расчет электронагрузок строительных площадок.

Цели: Ознакомиться с принципом расчета электрических нагрузок строительных площадок.

1. Теоретическая часть

Расчет электрических нагрузок - наиболее ответственный расчет, выполняемый при проектировании системы электроснабжения каждого предприятия, любой отрасли народного хозяйства. Результаты расчета в значительной степени определяют размеры капитальных вложений в энергетическое строительство.

Определение потребной мощности источников временного электроснабжения производится путем выявления электрических нагрузок токоприемников (электродвигателей, сварочной аппаратуры, осветительной нагрузки и т.п.).

Потребная мощность трансформаторов определяется в следующей последовательности:

1) подсчитываются расчетные нагрузки одного или группы одинаковых токоприемников:

а) активная в кВт Р_м = К_сР_у;

б) реактивная в кВАр Q _м = Р_м tg

2) находится расчетный коэффициент мощности cos j   по tg j, полученному из формулы:

 затем по таблице находится величина cos j.

tg j cos j	0,3 0,96	0,4 0,93	0,5 0,9	0,6 0,86	0,7 0,82	0,75 0,8	0,8 0,78	0,9 0,74	1 0,71	1,1 0,67	1,2 0,64
tg j cos j	1,3 0,61	1,4 0,56	1,5 0,55	1,6 0,53	1,7 0,5	1,8 0,49	2 0,45	2,2 0,41	2,3 0,4	3 0,3	- -

3) определяется суммарная нагрузка в кВа по объектам или видам работ по строительной площадке в целом:



4) зная суммарную нагрузку, определяем потребную мощность трансформаторов в кВа

Р_тр = S S _м × K _мн

где Р_м - расчетная активная нагрузка в кВт;

Р_у - установленная мощность токоприемников потребителей в кВт;

К_с - коэффициент спроса одного или нескольких однотипных токоприемников, принимаемый по таблице;

Q_м - расчетная реактивная нагрузка в кВА;

SS_м - суммарная нагрузка строительной площадки в кВа;

K_мн - коэффициент совпадения нагрузок (для строек равен 0,75-0,85);

SР_м - суммарная активная нагрузка строительной площадки в кВт;

cos j - среднерасчетный коэффициент мощности строительной площадки.

Среднее значение коэффициента спроса К_с и cos j для строительных площадок

Характеристики нагрузок	Кс	cos j
Экскаваторы с электроприводом 1-3 шт.	0,5	0,6
более 3 шт.	0,4	0,5
Растворные узлы	0,4	0,5
Краны башенные и портальные 1-2 шт.	0,3	0,5
более 2 шт.	0,2	0,4
Механизмы непрерывного транспорта	0,5	0,6
Электросварочные трансформаторы	0,3	0,4
Насосы, вентиляторы, компрессоры	0,6	0,75
Переносные механизмы	0,1	0,4
Трансформаторный электропрогрев бетона, отогрев грунта и трубопроводов	0,7	0,75
Электрическое освещение
- наружное	1	1
- внутреннее (кроме складов)	0,8	1
- освещение складов	0,35	1

Расчет электрических нагрузок

№ п/п	Наименование узлов питания и группы электроприемников	Код эл. приемника	Установленная мощность		Коэффициент спроса	cos j	tg j	Расчетная нагрузка
			одного электр. приемника	общая				Рр , кВт	Q р , кВА	Sp , кВ.А
1	2	3	4	5	6	7	8	9	10	11
1	Башенный кран НВК-160.2	1	55,0	55,0	1,00	0,96	0,29	55,00	16,06
2	Башенный кран КВк-160.2	1	30,0	30,0	1,00	0,71	0,98	30,00	29,40
3	Сварочный тр-р ТД-502-УЗ	2	19,3	38,6	38,6	0,50	0,75	19,30	14,48
4	Сварочный пост ПСО-500	1	24,0	24,0	1,00	0,89	0,51	24,00	12,24
5	Подъемник ПРС-1000	1	26,0	26,0	1,00	0,91	0,45	26,00	11,70
6	Бетоносмеситель СБ-31	1	7,5	7,5	1,00	0,92	0,42	7,50	3,15
7	Бетононасос С-296А	1	13,0	13,0	1,00	0,92	0,42	13,00	5,46
8	Прожектор ПКН-1500	20	1,5	30,0	1,00	1,00	0,00	30,00	0,00
9	Освещение раб. мест	1	20,0	20,0	0,80	1,00	0,00	16,00	0,00
	Итого:					0,92	0,42	220,80	92,48	23930
	Потери в тр-ре:							1,28	14,85
	Итого с потерями в тр-ре:					0,901	0,48	222,08	107,33	246,65
	Компенсация:								-75
	Итого после компенсации:					0,99	0,16	222,08	32,33	224,42
