Испытание минеральной ваты.

Минеральная вата представляет собой волокнистый материал, получаемый из силикатных расплавов. Сырьем для его производства служат горные породы (известняки, доломиты, мергели, базальты, граниты и др.) и плотные продукты промышленного производства (металлургические и топливные шлаки, бой керамического и силикатного кирпича). Выпускается трех марок – 75, 100, 125. Для оценки качества минеральной ваты необходимо определить, влажность, содержание «корольков», теплопроводность и другие свойства.

Определение средней плотности.

Среднюю плотность определяют на специальном приборе, состоящем из металлического цилиндра, уплотняющего диска, шкалы, подвижного устройства. Навеску ваты массой 0.5кг, взвешенную с точностью до 1г, укладывают в металлический цилиндр прибора. Сверху опускают металлический диск массой 7кг, что соответствует давлению 0.02кгс/см². Время действия нагрузки – 5минут. Высоту сжатого слоя ваты в цилиндре определяют по шкале. Среднюю плотность вычисляют по формуле:

ρ_о=m/(v(1+0/01w)),

где m – масса ваты, кг

v – объем ваты, м³, находящейся под нагрузкой;

w – влажность ваты, %

За окончательный результат принимают среднее арифметическое пяти определений.

По средней плотности устанавливают марку материала.

Определение влажности минеральной ваты.

Для определения влажности берут 3 навески по 10г каждая. Навеску (m) высушивают в сушильном шкафу при температуре 105 – 110^оС до постоянной массы (m₁), точность взвешивания 0.01г.

Влажность определяют по формуле:

W=(m-m₁)*100/m₁,

За окончательный результат принимают среднее из трех определений. Влажность минеральной ваты не должна превышать 2%.

Испытание пенополистирола.

Пенополистирол – наиболее известный вид строительных пенопластов. Безпрессовый пенополистирол состоит из склеившихся друг с другом вспененных гранул полистирола. Он паропроницаем, имеет заметное водопоглощение и невысокую прочность. Марки пенополистирола D15….D50, теплопроводность 0.03-0.4Вт/(м^оС), теплостойкость 80-90^оС. Выпускается в виде плит толщиной до 100мм.

Определение плотности, влажности и коэффициента теплопроводности.

Для испытания берут образцы из пенополистирола размером (50×50×50)±0.5мм, взвешивают, определяют объем и вычисляют среднюю плотность по формуле:

ρ_о=m/[v(1+0.01w)],

где m – масса образца, г;

v – объем образца, см³;

w – влажность плиты,%;

Влажность определяют на образцах (50×50×50)±0.5мм высушиванием до постоянной массы в сушильном шкафу с температурой нагрева до 100^оС и вычисляют по формуле:

,

где m – масса образца до высушивания;

m₁ – масса образца после высушивания.

За окончательный результат определения средней плотности принимают среднее арифметическое из трех определений. По средней плотности ρ_о, кг/м³, устанавливают марку полистирола.

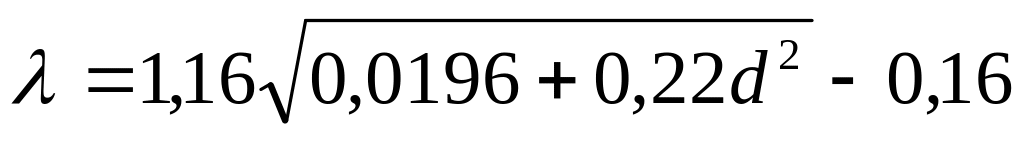

Зная среднюю плотность, рассчитывают коэффициент теплопроводности λ [Вт/(м^оС)].

где d – плотность материала по отношению к плотности воды.

В определенных пределах теплопроводность повышается прямо пропорционально возрастанию объемной влажности w_о ,%, что позволяет вычислить теплопроводность влажного материала λ_w по формуле:

λ_w=λ_cδw_o,

где λ_c - теплопроводность сухого материала;

δ – приращение теплопроводности на 1% объемной влажности.

δ составляет: для неорганических материалов 0.002Вт/м^оС – при положительной температуре; 0.004 Вт/м^оС – при отрицательной температуре, а для органических - соответственно 0.003 и 0.004Вт/(м^оС).
