2 Ход выполнения лабораторной работы

Приготовление пробного замеса, испытание бетонной смеси, корректировка состава и формование образцов

Рассчитывают количество исходных материалов на 10 л бетонной смеси, кг:

Ц''=Ц×0,01;

В''=В×0,01;

Щ''=Щ×0,01;

П''=П×0,01

При этом заполнители (щебень и песок) должны быть высушены до постоянной массы при температуре не выше 80ºС и охлаждены до комнатной температуры.

Отвешивают необходимое количество (в соответствии с расчетом) цемента, щебня и песка и отмеряют необходимое количество воды. Дозирование производится с точностью до 1 %.

Из подготовленных материалов готовят пробный замес бетонной смеси. Перемешивание осуществляют либо механическим способом, либо вручную. Для этого:

- отвешенное количество песка смешивают с отдозированным количеством цемента до получения смеси однородного цвета (примерно минуту);

- добавляют щебень и перемешивают до тех пор, пока щебень не будет равномерно распределен в сухой смеси;

в середине сухой смеси делают воронку, куда вливают половину отмеренной воды, осторожно перемешивают смесь дп впитывания прилитой воды, и затем, добавляя оставшуюся воду, перемешивают до достижения полной однородной смеси. Продолжительность перемешивания должна составлять не менее 5 мин.

По окончании перемешивания проверяют подвижность бетонной смеси с помощью стандартного конуса СтройЦНИЛ. Для этого:

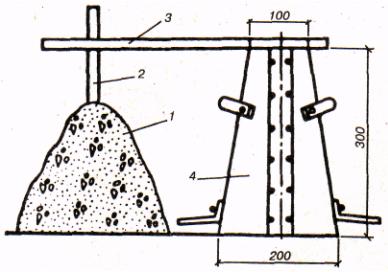

Измерение осадки бетонного конуса: 1 – осевший конус бетонной смеси; 2, 3 – металлические линейки; 4 – форма-конус

форму-конус, предварительно смоченную водой, устанавливают на горизонтальную поверхность и производят ее наполнение бетонной смесью тремя равными слоями с уплотнением каждого слоя 25-кратным штыкованием металлическим стержнем (штыковкой);

- после укладки и штыковки последнего слоя, излишек бетонной смеси срезают лопаткой вровень с краями конуса, после чего форму-конус снимают вертикально вверх с образовавшегося бетонного конуса;

- освобожденная от формы бетонная смесь под действием собственного веса начинает оседать. После окончания осадки снятую форму-конус устанавливают рядом с осевшим бетоном;

- на верхнее основание формы-конуса укладывают линейку, от нижнего ребра которой измеряют осадку бетонной смеси с точностью до 1 см. Измерение производят дважды во взаимно перпендикулярных направлениях и находят среднее арифметическое.

Если осадка конуса получилась меньше заданной, то для увеличения подвижности бетонной смеси добавляют 3…5 % (от расчетного количества) цемента и воды, сохраняя В/Ц постоянным. Если больше – добавляют 3…5 % песка и щебня (от их массы), сохраняя при этом соотношение между ними заданное по расчету.

После введения дополнительных компонентов (если это необходимо) бетонную смесь тщательно перемешивают и вновь определяют подвижность. Таким образом производят корректировку состава до тех пор, пока величина подвижности достигнет заданной.

После корректировки производят перерасчет действительного расхода компонентов на 1 м³ бетонной смеси.

Из бетонной смеси заданной подвижности формуют контрольные образцы-кубы 10х10х10 см в количестве 3 шт. Для этого (если подвижность бетонной смеси менее 12 см) предварительно смазанную форму заполняют бетонной смесью с избытком, устанавливают на лабораторную виброплощадку и вибрируют до тех пор, пака смесь не выровняется и на ее поверхности не появится тонкий слой цементного молока; если подвижность бетонной смеси более 12 см ОК – уплотнение ее производят без применения вибрации.

Свежесформованные образцы хранят в формах сутки, после чего вынимают из форм, маркируют, помещают в камеру нормального твердения (температура 20±2ºС, относительная влажность воздуха 95-100 %), где выдерживают до момента испытаний 28 сут.

Испытание контрольных образцов при сжатии (определение марки) производят на гидравлическом прессе.

Марку (класс) бетона определяют как предел прочности при сжатии бетонного образца-куба с длиной ребра 150 мм. При длине ребра куба 70, 100, 200, 300 мм предел прочности пересчитывают, пользуясь соответственно коэффициентами: 0,85, 0,95, 1,05 и 1,1.

Перед испытанием определяют среднюю плотность

Результаты работы по подбору состава бетона представляют в виде таблицы.

Результаты работы по подбору состава бетона

В/Ц	Удобоукладываемость		Средняя плотность, кг/м3		Расход компонентов, кг/м3				Коэффициент выхода смеси выхода смеси	Предел рочности при сжатии, МПа	Марка бетона
	см	с	смеси	бетона	Ц	В	П	Щ
