Практическая работа № 3 Определение цикла простого технологического процесса и построение его графика при паралельном способе движения деталей.

Параллельный способ характеризуется тем, что вся обрабатываемая партия деталей разбивается на передаточные (транспортные) партии (р), которые передаются на последующие операции немедленно после окончания обработки на предыдущей операции.

При этом технологический процесс организовывается таким образом, чтобы обеспечить непрерывную работу наиболее трудоемкой операции по соотношению , все остальные операции выполняются с перерывами.

Графическое изображение параллельного вида движения деталей показано на рис. 3.

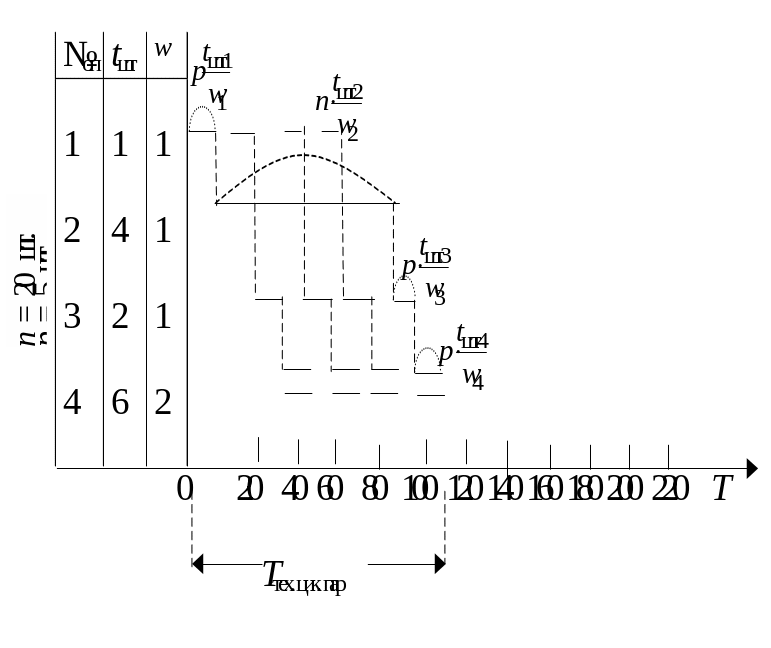

Рисунок 3 - График технологического цикла при параллельном движения

деталей

Длительность технологического цикла при параллельном движении деталей (по рис.3) определяется как:

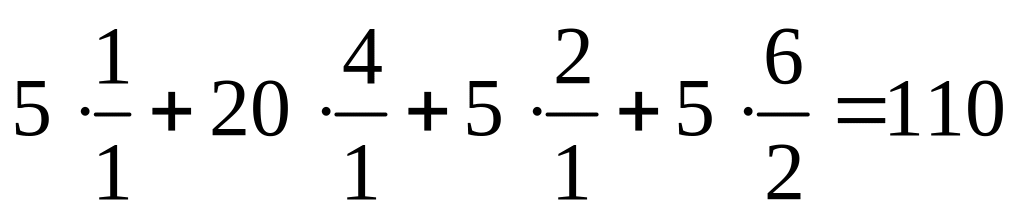

Т_{тех. цик. пос} = (мин). (3.1)

В общем виде для четырех операций длительность технологического цикла определяется как:

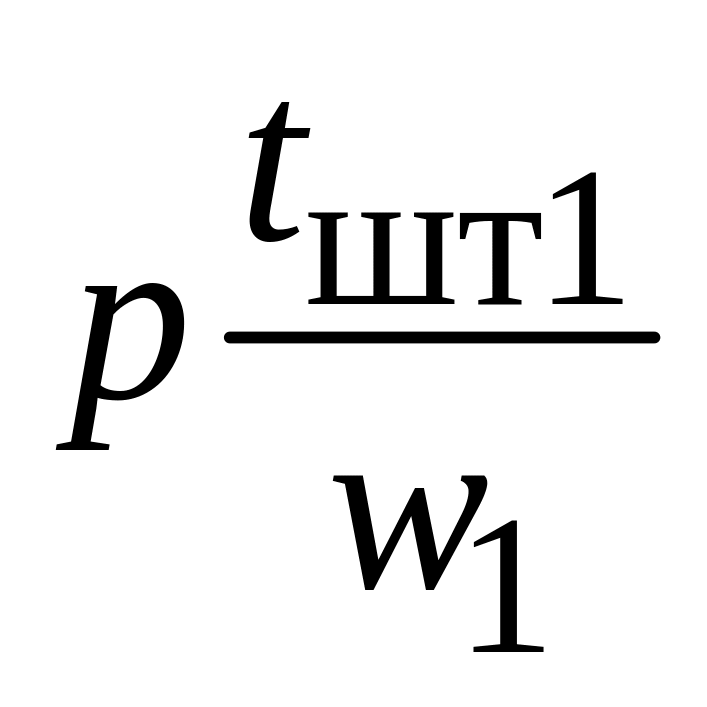

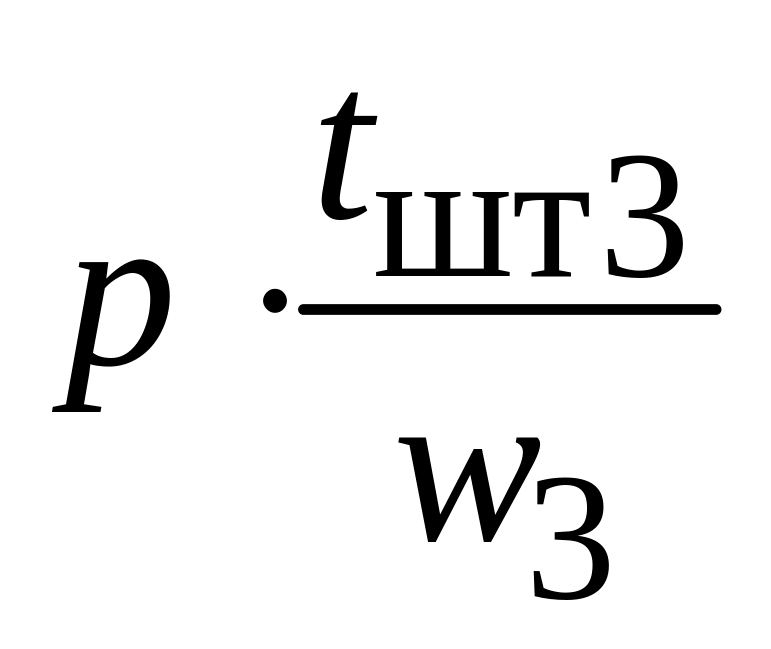

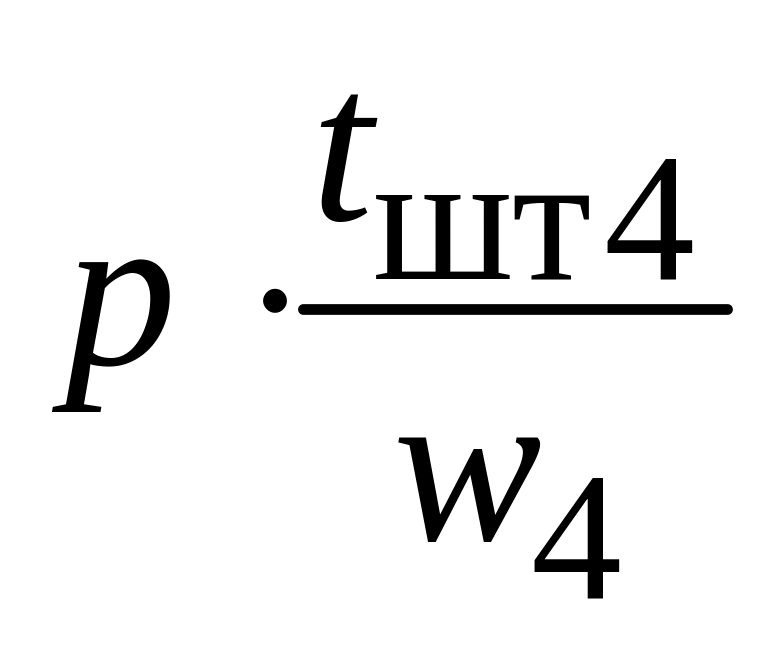

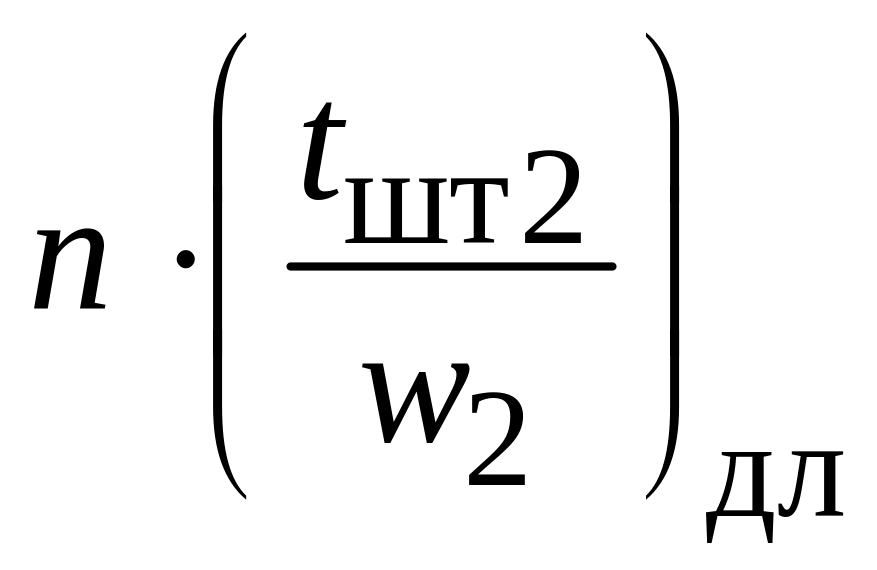

Т_{тех. цик. пос} = + + + . (3.2)

В общем виде для m операций длительность технологического цикла при параллельном движении деталей определяется:

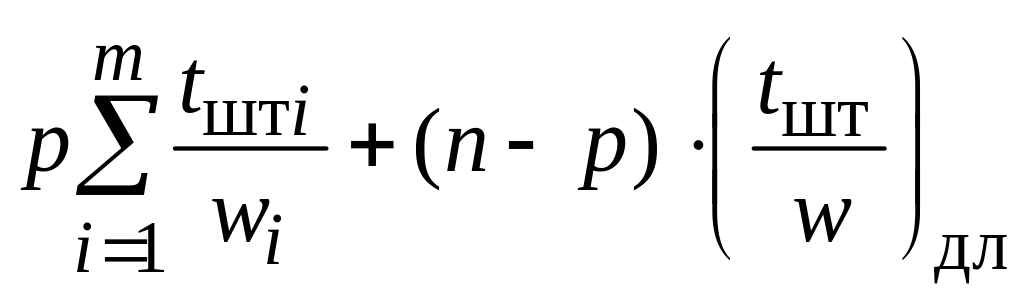

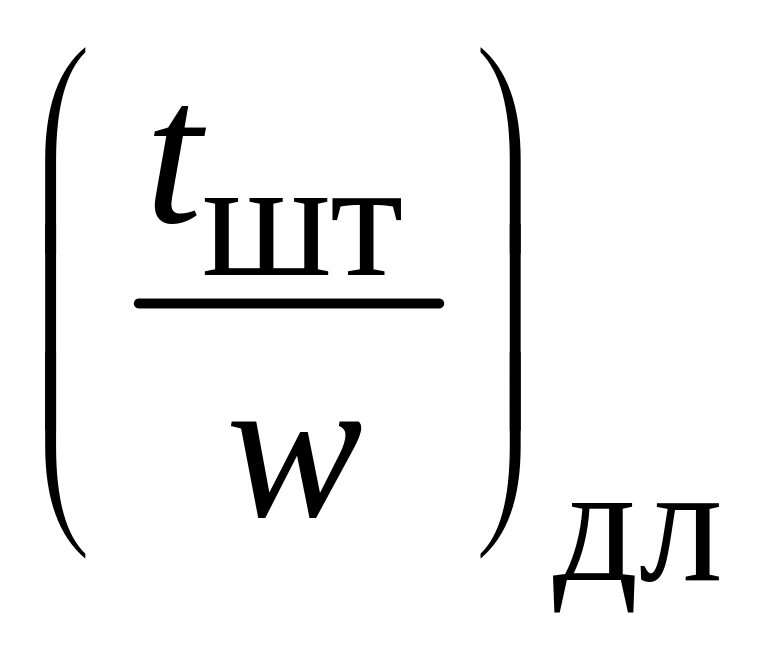

Т_{тех. цик. пос} = . (3.3)

Преимущество этого способа является в том, что длительность технологического цикла изготовления партии деталей самая короткая. Недостатки данного способа заключаются во временных задержках технологического процесса при переходе обработки с операции на операцию, в дроблении обрабатываемой партии на передаточные, что усложняет производственный процесс дополнительными грузопотоками, затрудняет его планирование, учет и контроль.

Задания к практическим работам № 1, 2 и 3

Определить длительность технологического и производственного циклов обработки партии заготовок из 25 шт., построить графики технологических циклов при последовательном, параллельно–последо-вательном и параллельном видах движения заготовок. Величина передаточной (транспортной) партии равна 5 заготовок. Нормы времени по операциям представлены в таблице. На пятой операции установлено два станка, на остальных – по одному. Среднее межоперационное время перерывов – 20 мин. Работа производится в две смены. Длительность смены – 8 ч., длительность естественных процессов – 35 мин.

№ варианта	Норма времени по операциям, мин/шт
	1	2	3	4	5
1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20	2.5 2.0 3.5 3.0 4.0 4.5 5.0 5.5. 6. 5 7.0 1.5 1.8 1.3 1.6 2.5 2.7 2.8 2.9 3.3 3.7	7.0 7.5 6.3 6.7 6.9 5.5 5.3 5.7 5.0. 4.7 4.5 5.0 5.5 6. 5 7.0 1.5 1.8 1.3 1.6 2.5	3.5 3.0 4.0 4.5 5.0 5.5. 6. 5 7.0 1.5 1.8 6.3 6.7 6.9 5.5 5.3 5.7 5.0. 4.7 4.5 5.0	2.5 2.0 3.5 3.0 4.0 6.9 5.5 5.3 5.7 5.0. 4.7 4.5 5. 1 2.5 2.7 2.8 2.9 3.3 3.7 3.5		5.0 5.5. 6. 5 7.0 1.5 1.8 6.3 6.7 6.9 54.5 5.0 5.5. 6. 5 7.0 1.5 1.8 6.3 6.7 6.9 7.3
