2.9. Микросхемы компараторов
В практике радиолюбителей часто возникает необходимость в сравнении величин аналоговых сигналов с выдачей результата сравнения в виде двухуровневого логического сигнала. Решить эту задачу можно с помощью специальных микросхем — компараторов. В общем случае это специализированные ОУ с дифференциальным входным каскадом, работающим в линейном режиме, и одиночным или парафазным выходным каскадом, работающим в режиме ограничения.
Обычно на один из входов компаратора подают исследуемый сигнал, на другой — опорное напряжение. Если их разность меньше напряжения срабатывания, на выходе формируется сигнал логической 1, в противном случае — сигнал логического 0.
Компараторы применяют в высокоскоростных аналого-цифровых преобразователях, усилителях считывания запоминающих устройств, автогенераторах, пиковых детекторах, дискриминаторах и других устройствах.
Таблица 2.8
Параметр |
K521CAI |
К521СА2 |
К521САЗ |
К597СА1 |
Коэффициент усиления, тыс. |
0,75 |
0,75 |
50 |
1 |
Коэффициент ослабления синфазных входных напряжений, дБ |
70 |
70 |
— |
|
Напряжение „I", В |
2,5 — 6 |
2,4-4-4 |
— |
— 0,8 |
Напряжение „0", В |
— 1-0 |
— 1-0 |
0,4 |
— 1,6 |
Входной ток, мкА |
75 |
75 |
0,1 |
10 |
Разность входных токов, мкА |
10 |
10 |
0,01 |
3 |
Напряжение смещения, мВ |
3,5 |
5 |
3 |
5 |
Входное напряжение, В |
1-5 |
±5 |
+ 15 |
+3,5 |
Ток стробирования, мА |
2,5 |
— |
3 |
0,01 |
Время задержки включения, КС |
ПО |
120 |
300 |
— |
Напряжение питания, В положительное |
12 |
12 |
15-S-5 |
6 |
отрицательное |
— 6 |
— 6 |
— 15-5-0 |
— 5,2 |
Ток потребления, мА от положительного источника питания |
11,5 |
9 |
6 |
22 |
от отрицательного источника питания |
7 |
8 |
5 |
26 |
Параметры некоторых интегральных компараторов приведены в табл. 2.8. Для примера рассмотрим компаратор К521СА2 (рис. 2.33,а).

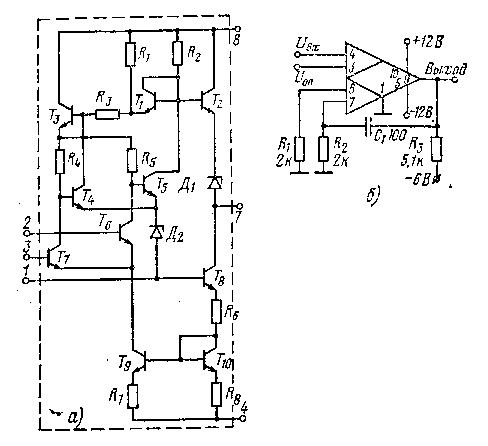

Рис. 2.33. Микросхема К521СА2 (а) и прецизионный компаратор на. микросхеме К521СА1 (б)
Компаратор выполнен по сравнительно простой схеме без входов стробирования.
На входе применен дифференциальный каскад на транзисторах T6 и T7 с генератором стабильного тока на транзисторе Т9. Термостабилизация режима транзистора T9 обеспечивается транзистором Т10 в диодном включении.
Второй каскад тоже выполнен по дифференциальной схеме на транзисторах Т4 и 7Y Благодаря балансной схеме подачи смещения поддерживается постоянным напряжение на базе транзистора Т3 при изменении положительного напряжения питания. Стабилитрон Д2 в змиттерных цепях транзисторов Г4 и Т5 фиксирует потенциалы их баз на уровне 7В. Это значение определяет допустимый входной сигнал. Для повышения нагрузочной способности выхода по току применен эмиттерный повторитель на транзисторе 72.
Стабилитрон Д1 в эмиттерной цепи этого транзистора предназначен для сдвига уровня выходного сигнала с целью обеспечения совместительности компаратора по выходу с входами цифровых ТТЛ микросхем. Транзистор Т8 обеспечивает путь для входного вытекающего тока подключенной к компаратору ТТЛ микросхемы при логическом 0. Транзистор Т1 в диодном включении замыкает дифференциальный выход второго каскада, если размах выходного напряжения в положительной области превышает 4 В. Это способствует повышению быстродействия компаратора.
Более совершенной является двухканальная схема построения компараторов, реализованная, в частности, в микросхеме К521СА1. На рис. 2.33,6 приведен пример использования этой микросхемы в качестве компаратора напряжения.
