2.2 Расчёт коэффициента теплопередачи окон

Принимаем термическое сопротивление теплопередаче двойных раздельных окон: R_o= 0,380 , (м² * 0С)/Вт.

Коэффициент теплопередачи окон принимаем как разность коэффициентов теплопередачи окна и наружной стены, при этом площадь окна не вычитается из площади стены.

К= 2,63-1,14=1,49 Вт/(м²·⁰С).

2.3. Расчёт коэффициента теплопередачи наружной двери

Принимаем термическое сопротивление теплопередаче деревянных дверей: R_o , (м² * ⁰С)/Вт

/ R_o = 0,21 (м² * ⁰С)/Вт /

Тогда

/ по приложению 6 / Богословский.

2.4. Расчёт коэффициента теплопередачи перекрытия

Р асчёт I (параллельный)

Рассекаем плиту плоскостями, параллельными потоку. Круглое отверстие заменяем на эквивалентное квадратное со стороной а = 160 мм.

Участок I

Выбираем размеры плиты l_x = 1м, l_y = 1м

Длина первых участков по оси Х

l_I = l_x - a·N = 1 – 0,16·6 = 0,04 м ,

где N - число пустот на 1 метр.

Площадь находим по формуле: F_I = l_I · l_y = 1 м²

Термическое сопротивление:

Участок II

Сопротивление воздушной прослойки

( R_в.п. = 0,18 (м²_*°С)/Вт) находим по справочнику.

а

Термическое сопротивление:

Площадь находим по формуле: F_II = l_y · a·N =1·0,16·6 = 0,96м²

Расчёт II (перпендикулярный)

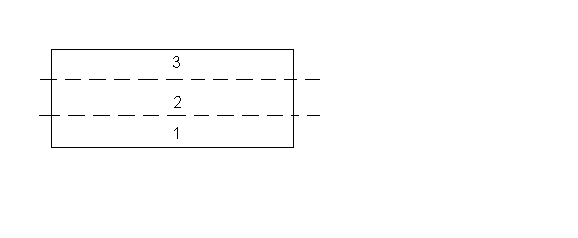

Схема перекрытия

Разбиваем плиту плоскостями, перпендикулярными направлению потока.

Для участков 1-3 толщина _1,3 = _пл - а = 0,18 – 0,16 = 0,02 м .

Термическое сопротивление:

для участка 2

_I = _п.л.

Проверка:

Среднее сопротивление плиты:

Задаём массивность: D < 4

N = 0,9, t_вн = 4 ⁰С

Считаем:

При равенстве требуемого и фактического сопротивления

R_o = R_в + R_н + R_пл + R_ут = R_o^тр

Найдём: R_ут = R_o^тр - (R_в + R_н + R_пл) = 1,34 – (0,115 + 0,043 + 0,09) = 1,09

(м²_*°С)/Вт

Для проверки правильности определения массивности, рассчитаем объём железобетона в 1 м² плиты:

и определяем эквивалентную толщину в плите:

Определяем сопротивление бетона:

Проверяем массивность:

D= R_эS_пл + R_утS_ут + R_в.п.S_в.п. = 0,49·17,3 + 1,09·3,5 + 0,18·0,5 = 12,37

/ D удовлетворяет заданному условию < 4/

_yт^min = _ут*R_ут = 0,25·1,09 = 0,27 м

Округляем до ближайшей большей величины, кратной 2 см, принимаем _ут = 28 см.

Считаем фактическое сопротивление теплопередачи потолка:

R_о = R_в + R_н + R_пл + R_ут = 0,115 + 0,043 + 0,09 + 1,09 = 1,338 (м²_*⁰С)/Вт

К=1/ R_о = 1/1,338 = 0,75 Вт/(м²_*⁰С)

2.5 Расчёт коэффициента теплопередачи пола

Конструкция пола - сосновые доски на лагах.

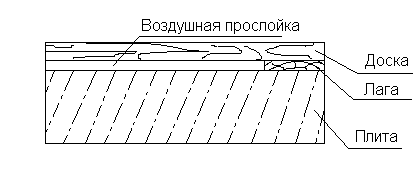

Рисунок 4. Схема конструкции пола (разрез)

По справочнику принимается термическое сопротивление замкнутой воздушной прослойки: R_в.п. = 0,18 (м²_*⁰С)/Вт.

Сопротивление i-ой зоны утеплённого пола определяется по формуле:

Для пола на лагах  = 1,18

_i - толщина утеплённого слоя, м

_i - коэффициент теплопроводности утеплённого слоя

R_н.п. - термическое сопротивление i-ой зоны не утепленного пола, по СНиП 2.04.05-86 принимаем:

R_н.п. зависит от номера зоны

R_н.п.(I) = 2,15 (м²_*⁰С)/Вт

R_н.п.(II) = 4,3 (м²_*⁰С)/Вт

R_н.п.(III) = 8,6 (м²_*⁰С)/Вт

Тогда R_ут.п. для зон:

Коэффициент теплопередачи пола:
