1.Правила конструирования
Железобетонные балки выполняются различных форм сечения в зависимости от назначения, нагрузок и сопряжения с другими конструкциями. Наиболее часто применяют балки прямоугольного и таврового сечений. Высота балок h обычно назначается в пределах (1/10-1/14)L
В целях унификации высота принимается кратной 50 мм при высоте балки до 500 мм и кратной 100 мм при большей высоте;
• ширина балок прямоугольного сечения b принимается в пределах (0,25—0,5) h и кратной 50 мм, она зависит от назначения балки, сопряжения ее с вышележащими конструкциями.
В балках таврового сечения ширина ребра может быть меньше и определяется только условиями прочности и удобства размещения арматуры в сечении балки;
• в тавровых балках места перехода полки к ребру должны выполняться плавно, что достигается устройством фасок или закруглений.
Допускается в одном каркасе применяют арматуру различных классов, например продольные стержни выполнены из арматуры класса А-Ш, а поперечные стержни — из арматуры класса Вр-1;
• виды бетона и его классы прочности на сжатие для балок назначаются в соответствии с п. 2.5 СНиП 2.03.01-84*, для тяжелого бетона рекомендуются классы не ниже В7,5
Большинство балок выполняется из тяжелого бетона классов В15—В25 возможно выполнение балок из легких бетонов
• арматурные каркасы балок содержат рабочую продольную арматуру (находящуюся в растянутой зоне бетона), поперечную арматуру и продольную монтажную арматуру
Продольная рабочая арматура назначается из стержней одного или, в крайнем случае, двух разных диаметров, принимая их от 12 до 32 мм и располагая в один или в два ряда по высоте.

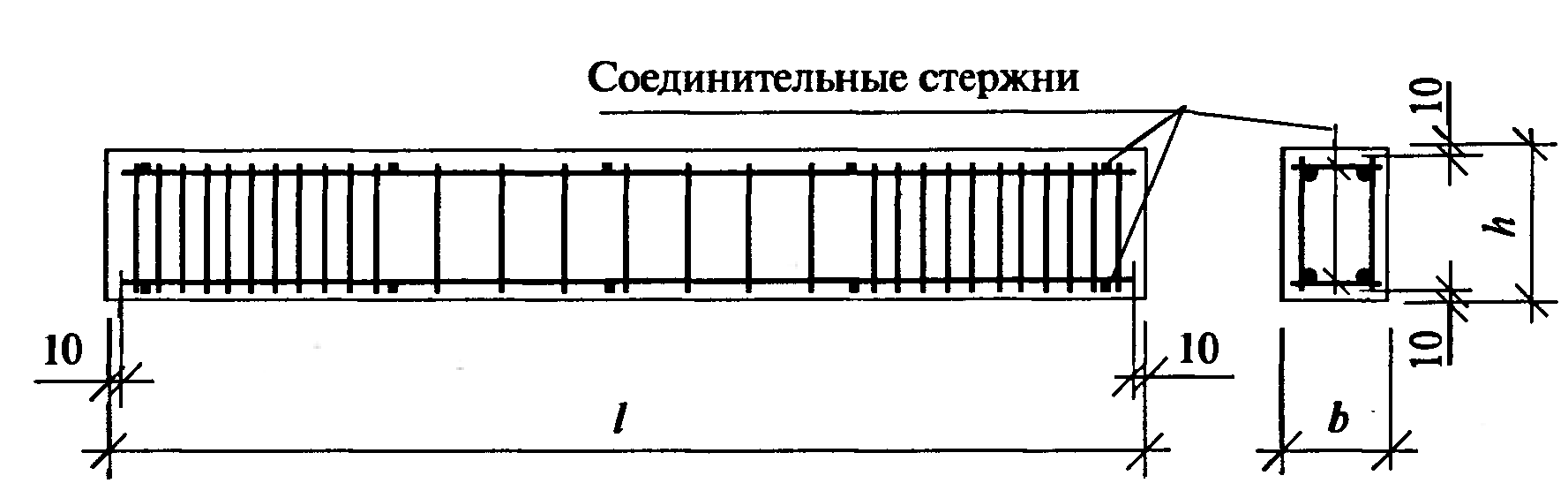

Плоские сварные арматурные каркасы, изготовление которых на заводах автоматизировано, перед постановкой в опалубку (форму) объединяются в объемные
каркасы при помощи соединительных стержней арматуры, которые устанавливаются через 0,5—1,0 м и обычно принимаются такого же диаметра и класса, что и поперечные стержни;
• размеры каркаса принимаются меньше размеров балки, что необходимо для обеспечения их свободной укладки в форму
Каркас должен не доходить до граней элемента (формы) на 10 мм при длине изделия до 9 м.
• для продольной рабочей арматуры должен быть обеспечен защитный слой бетона аb толщиной не менее диаметра арматуры и не менее: при h < 250 мм -15 мм;
при h > 250 мм -20 мм.
Для поперечной и другой арматуры защитный слой бетона назначается не менее ее диаметра и не менее: при h < 250 мм - 10 мм; при h >250 мм-15 мм
;
• назначая диаметры поперечных стержней в сварных каркасах, учитывают соотношение диаметров арматуры, обусловленное требованиями выполнения сварочных работ
где dsw - диаметр поперечных стержней;
d s - диаметр продольной арматуры.
При назначении хомутов в вязаных каркасах их диаметры назначают аналогично назначению диаметров поперечных стержней и они принимаются не менее 5 мм при высоте балки до 800 мм
• площадь монтажной арматуры A's принимается не менее 10%
от площади продольной арматуры As/
При необходимости впоследствии проводится проверка монтажной арматуры по прочности на монтажные и транспортные нагрузки;

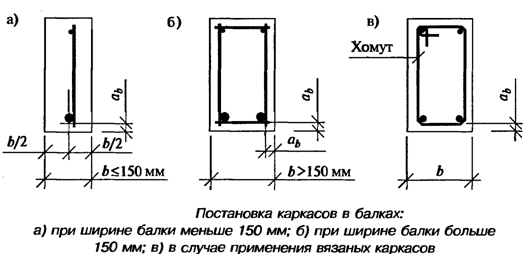

• при ширине балки до 150 мм сечение можно армировать одним каркасом, при большей ширине количество каркасов увеличивается
• полка балок таврового сечения должна дополнительно армироваться
арматурными сетками
