Лабораторна робота № 7 Тема.: „ Організація та обслуговування робочих місць.”

Розгляд практичних питань організації та обслуговування робочих місць включає вирішення таких задач як визначення площі виробничих приміщень, вибір основного та допоміжного обладнання, технологічної та організаційної оснастки, їх розміщення на робочому місці. В процесі практичних занять студент повинен також навчитись проектувати системи обслуговування робочих місць, раціонально закріплювати функції обслуговування, складати графіки-регламенти обслуговування робочих місць.

Оцінка та вибір раціонального варіанту організації робочих місць та проектування систем обслуговування здійснюється на основі таких загальних економічних критеріїв, як економія робочого часу, зростання продуктивності праці, зниження собівартості, збільшення прибутку та інше. Поряд з ним можуть використовуватись i деякі локальні критерії.

Коефіцієнт використання виробничої площі:

, (7.1)

де: - сумарна площа виробничого приміщення, що зайнята

обладнанням;

F - загальна площа приміщення.

Для розрахунку виробничої площі на робочих місцяхвиробничих дільниць АТП чи АРЗ можливо скористатись виразом:

F= (а+0.5б+в)*(с+0.5д+г), (7.2)

де:

а,с - відповідно довжина та ширина автомобілю чи основного обладнання на робочому місці;

б,д - відповідно відстань між послідовно та паралельно розташованими автомобілями чи одиницями основного обладнання;

в,г - відповідно відстань від обладнання (автомобілю) до стіниi від обладнання (автомобілю) до колони.

При проектуванні постів технічного обслуговування, поточного ремонту, стоянок та виробничих дільниць АТП використовують відповідні нормативи відстаней між автомобілями, обладнанням та конструктивними елементами будівель.

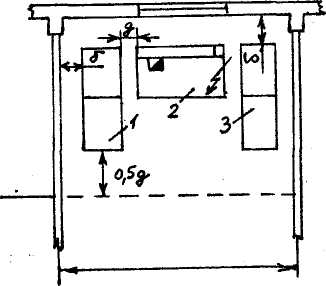

Приклад 7.1. Розрахувати виробничу площу та коефіцієнт використання площі робочого місця слюсаря, що виконує перевірку та регуліровку карбюраторів автобусів ЛАЗ (рис.7.1.), яке оснащене обладнанням, наведеним в таблиці 7.1.

Таблиця 7.1

Назва обладнання та оснастки

Розмір

Стенд для рем. Фонду

1500x560x17

20

Стенд для перевірки карбюраторів

1090x500x12

50

Стелаж для готової продукції

1500x560x17

20

Для розрахунку площі необхідно скористуватись нормативними значеннями геометричних параметрів.

Таблиця 7.2

№№

Назва параметру

Позначення

Нормативне значення, м

1

Відстань від обладнання до колони

г

0.4

2

Відстань від обладнання до стіни

в

0.5

3

Відстань між окремими одиницями обладнання

д

0.75

Визначимо лінійний розмір робочого місця А:

А= в+с1+д+а2+д+сЗ+в= 0.5+0.56+0.75+1.09+0.75+0.56+0.5=4.71 м

Визначимо другий лінійний розмір В:

В = в + a l + 0.5д = 0.5 + 1.5 + 0.5 х 0.75 = 2.375 м

Площа робочого місця:

F = А х В = 4.71 х 2.375 = 11.19 кв.м

Площа, яку займає обладнання:

Fi = 1.5 х 0.56 + 1.09 х 0.5 + 1.5 х 0.56 = 2.18 кв.м

Таким чином коефіцієнт використання робочої площі:

Кв.п. = Fi/F = 2.18 /11.19 = 0.19

ВИХІДНІ ДАННІ ДЛЯ Лабораторній роботи № 7

Для вибору варіанту студент використовує осатаню цифру в шифрі залікової книги або номеру в списку групі:

всі не парні – перший варіант,

всі парні – 2 варіант

Максимальна кількість балів за виконання та захист роботи – 8 балів

Назва обладнань та пристроїв

Варіант 1

Варіант 2

1.

Робочий станок для обробки деталей

1550 х 550 х 1820

1500 х 510 х 1700

2.

Стенд для перевірки деталей

1010 х 520 х 1210

1070 х 600 х 1150

3.

Стелаж для встановлення деталей

1490 х 560 х 1810

1510 х 570 х 1720
