6. Підготовка креслення до друку в AutoCad

Викликаємо вікно друку (ФайлПечать...). В секції Принтер/плоттер обираємо пристрій виведення (рис. 32).

В секції Таблица стилей печати вказуємо monochrome.ctb – це стандартна таблиця, яка будь-які кольори виводить на друк чорним. В секції Формат – А3 (у випадку підключення до принтера з форматом А4, програма сама встановлює формат А4 і в кресленні автоматично змінюється масштаб). В секції Ориентация чертежа – Альбомная.

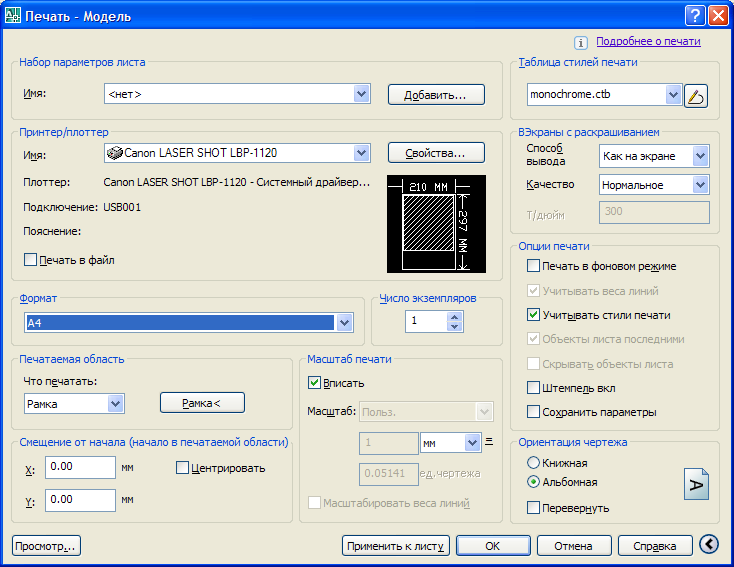

Рисунок 32. Вікно „Печать”

Впевнюємося, що у секції Масштаб печати стоїть прапорець Вписать і співвідношення 1 мм на друці приблизно дорівнює 1 мм на кресленні.

В секції Печатаемая область встановлюємо параметр – Рамка. На екран виводиться поле креслення, на якому за допомоги миші виділяємо рамкою область креслення, яку необхідно вивести на друк (рис.33), і натискуємо клавішу Enter. Система повертається у вікно „Печать”, натискуємо клавішу ОК.

Через наявність полів у принтері це співвідношення завжди таке, що 1 мм друку менше, ніж 1 мм AutoCAD. Для лазерних принтерів формату А4 ця похибка може досягати 3-8 %.

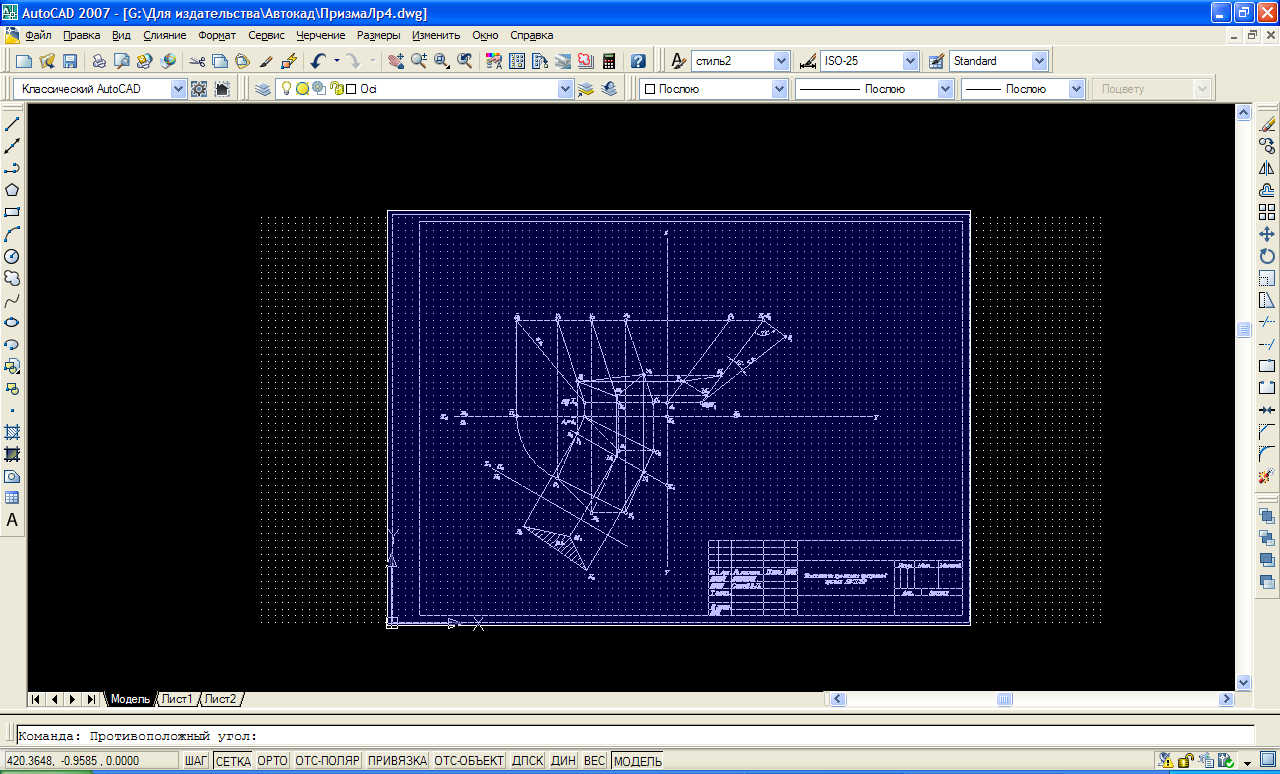

Рисунок 33. Виділення креслення рамкою для виведення на друк.
