Приложение
а б

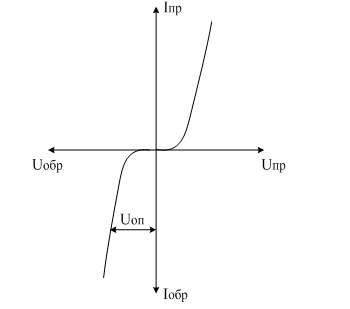

Рисунок 2.1. Вольт-амперная характеристика стабилитронов:
а) вольт-амперная характеристика стабилитрона с малыми измерениями напряжения на его зажимах при значительном изменении тока, протекающего через него;
б) вольт-амперная характеристика стабилитрона с малыми измерениями тока при значительном изменении напряжения на его зажимах.

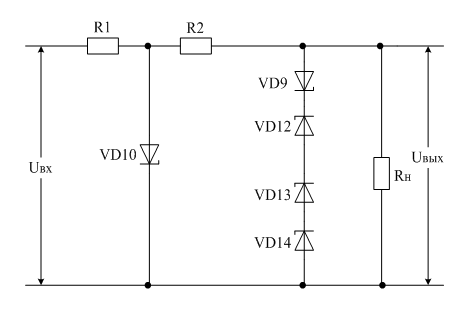

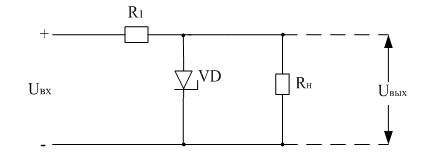

Рисунок 2.2. Схема параметрического стабилизатора напряжения на опорном диоде
а б

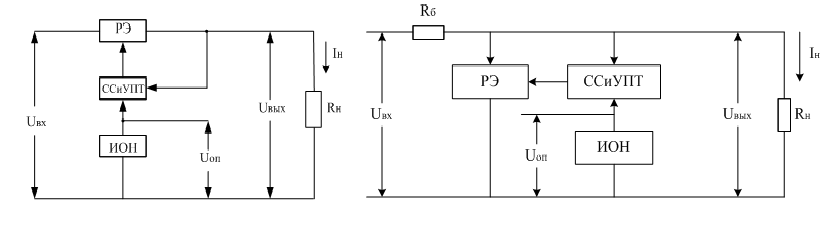

Рисунок 2.3. Схемы компенсационных стабилизаторов напряжения:
а) с последовательным включением регулирующего элемента (РЭ);
б) регулирующим элементом, включённым параллельно с нагрузкой;

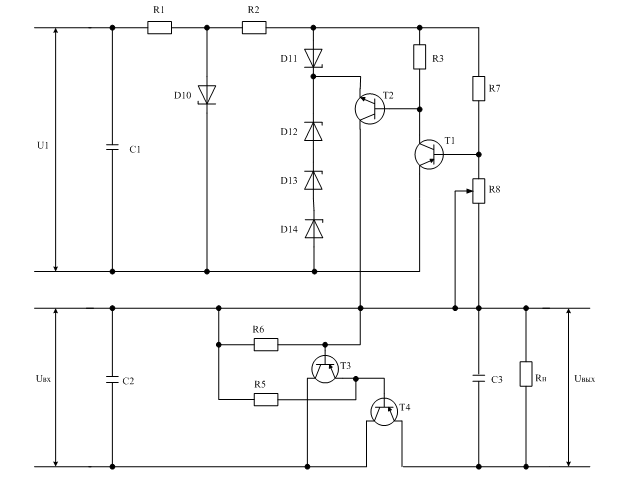

Рисунок 2.4. Схема компенсационного стабилитрона напряжения

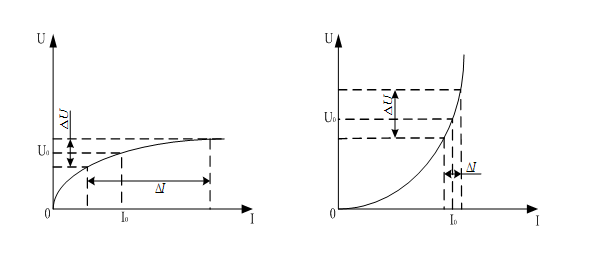

Рисунок 2.5. Вольт – амперная характеристика стабилизатора на опорном диоде
Рисунок 2.6. Каскадная схема стабилизатора
Р
исунок

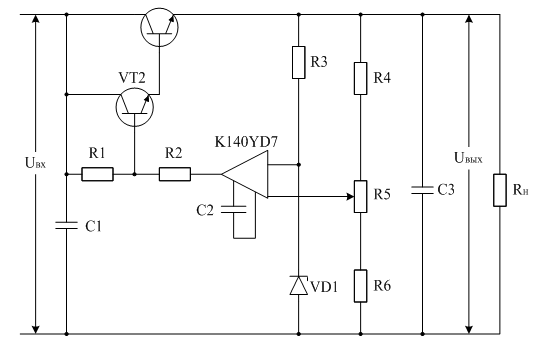

2.7. Компенсационный стабилизатор
напряжения
Лабораторная работа №7 ИССЛЕДОВАНИЕ СТАТИЧЕСКИХ ПРЕОБРАЗОВАТЕЛЕЙ ПОСТОЯННОГО НАПРЯЖЕНИЯ
1.Цель работы
Цель лабораторной работы заключается в том, чтобы ознакомить студентов с устройством и принципом работы статических преобразователей постоянного напряжения; определить основные параметры полупроводникового и тиристорного преобразователей напряжения и их зависимость от питающего напряжения и нагрузки, просмотреть осциллограммы в различных точках схемы и дать им физическое объяснение.
2. Задание
Изучить принцип действия полупроводниковых и тиристорных преобразователей напряжения.
Исследовать зависимость параметров полупроводникового и тиристориого преобразователей напряжения от положения напряжения сети и величины нагрузки.
Зарисовать осциллограммы напряжения в различных точках, исследуемых схем.
3. Основные теоретические сведения и соотношения
Статическими преобразователями постоянного напряжения называются устройства, преобразующие постоянное напряжение в переменное(ин верторы) или постоянное напряжение одного номинала в постоянное напряжения других номиналов(конверторы).
Статические преобразователи выполняются на транзисторах или тиристорах и отличаются от механических преобразователей(электрические машины, вибропреобразователи, умформеры) бесшумны, имеют незначительный вес и габариты, большой КПД и высокую надёжность в работе.
Транзисторные преобразователи постоянного напряжения выполняются по одно- и двухтактной схемах, с самовозбуждением (автогенераторы) и независимым возбуждением (усилители мощности).
Источники электропитания, в которых применяются статические преобразователи, в технической литературе называют импульсными блоками питания. Последние нашли широкое применение в радио и телевизионных приёмниках, в персональных ЭВМ, АТС.
3,1. Однотактные преобразователи

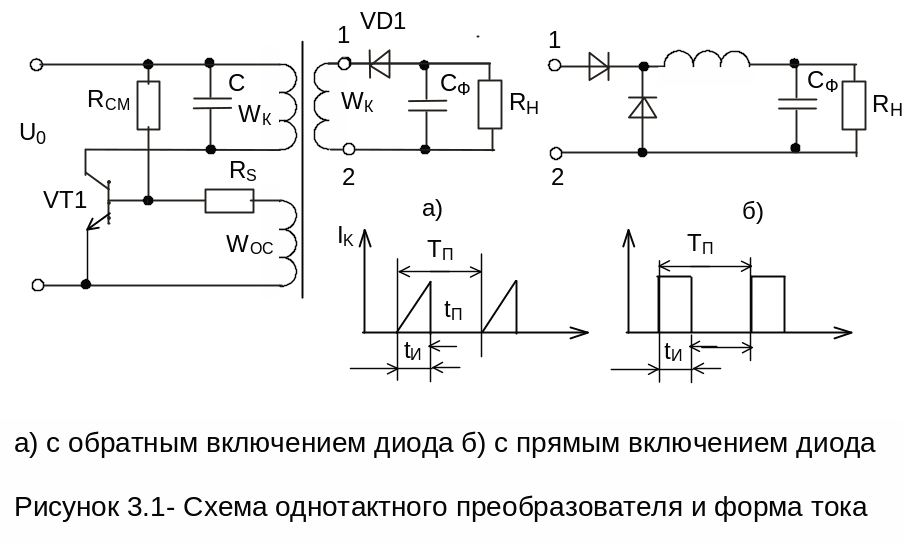

Простейшая
схема однотактного автогенератора
приведена на рисунок 3.1 0на представляет
собой релаксационный генератор с
трансформаторной обратной связью,
выполненной на транзисторе VT, b
коллекторную цепь которого включен
трансформатор, через первичную обмотку
которого подключено постоянное напряжение
источника питания
.
Начало обмоток трансформатора отмечено
точкой, а цифрами I и 2-выводы вторичной
обмотки, к которым подключается
выпрямительный диод. Форма тока в цепи
коллектора транзистора VT зависит от
полярности включения выпрямительного
диода, эти зависимости показаны на
рисунок 3.1а и 3,1б.
Error: Reference source not found
Error: Reference source not found
При подключении напряжения питания через резистор Р на базу транзистора VT подаётся отпирающий потенциал. Транзистор открывается и через первичную обмотку Wk трансформатора протекает ток, который вызывает нарастание магнитного потока в магнитопроводе трансформатора. Появляющееся при этом напряжение на обмотке Wk трансформируется в обмотку положительной обратной связи, что способствует полному открытию транзистора. Когда ток коллектора достигнет своего максимального значения
нарастание магнитного потока в трансформаторе прекращается, полярность напряжения на обмотках трансформатора изменяется на обратную, что приводит к лавинообразному запиранию транзистора. Напряжение во вторичной обмотке трансформатора имеет прямоугольную форму.
Способ передачи напряжения в нагрузку зависит от полярности подключения диода ко вторичной обмотке трансформатора.
В
преобразователе с обратным включением
диода(рисунок 3.1. а) при открытом
транзисторе VT к первичной обмотке
трансформатора приложено напряжение
питания
и во вторичную обмотку трансформируется
импульс напряжения длительностью
u
. Однако включенный в обратном
направлении диод VД1 в это время закрыт
и нагрузка
отключена.
Когда
транзистор VT закрывается (
)
полярность на всех обмотках трансформатора
изменяется на обратную, диод VД1
открывается, и выпрямленное напряжение
прикладывается к нагрузке
.
При
следующем цикле, когда VT открывается,
а диод VДI запирается, конденсатор
Сф разряжается на нагрузку
,
обеспечивая протекание постоянного
тока
.
Индуктивность вторичной обмотки
трансформатора при этом играет роль
дросселя сглаживающего фильтра.
При
прямом включении диода (рисунок 3.1. б)
передача энергии источника питания
в нагрузку
происходит в момент
u
, когда силовой транзистор VT и диод VД1
открыты. Выпрямленный ток IU протекает
в нагрузку
через дроссель фильтра
,
запасая в нём энергию
Конденсатор
сглаживающего фильтра
при этом заряжается выпрямленным
напряжением до
.
В течении паузы ,когда VT закрыт, дроссель отдает запасенную энергии в нагрузку. Цепь тока замыкается через дроссель и блокирующий диод VД2, как и в импульсном стабилизаторе с последовательным регулирующим транзистором. Из-за неравенства времени протекания тока через первичную обмотку трансформатор работает в режиме подмагничивания, что приводит к уменьшению коэффициента использования трансформатора.
Устранение
подмагничивания магнитопровода в
однотактных преобразователях достигается
включением параллельно первичной
обмотке Wk блокировочного конденсатора
,
когда VT закрывается, конденсатор
разряжается через Wk ,произведя
перемагничивание магнитопровода.
Выходное напряжение в однотактном автогенераторе определяется по формуле:
Длительность импульса и паузы
Стабилизация
выходного напряжения в однотактном
автогенераторе чаще всего осуществляется
за счёт изменения
,определяемого
током базы транзистора. Для этого в
преобразователь вводится цепь обратной
связи, которая следит за выходным
напряжением
и при его изменении соответствующим
образом изменяет ток базы и
транзистора.
3.2. Двухтактный преобразователь

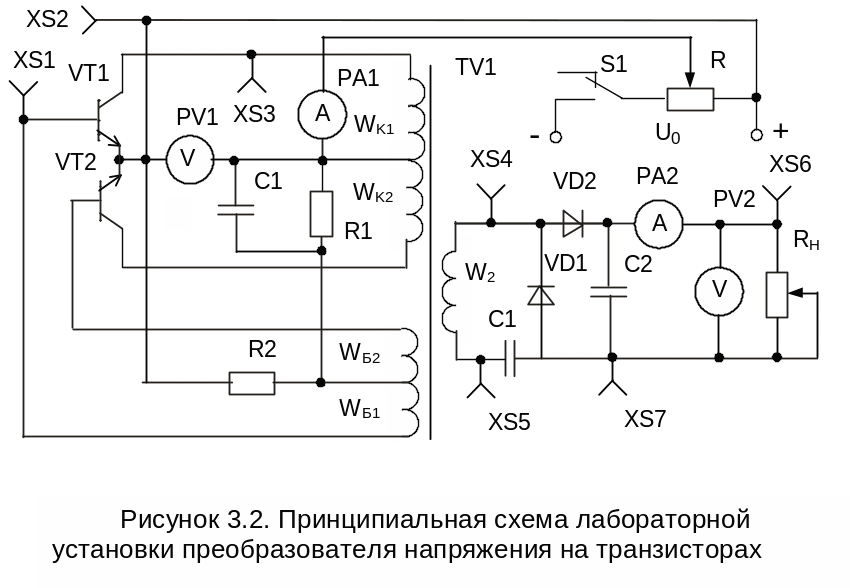

На рисунок 3.2. приведена принципиальная схема двухтактного преобразователя с самовозбуждением, исследуемая в данной лабораторной работе. Преобразователь содержит трансформатор, магнитопровод который выполнен из материала с прямоугольной петлёй гистерезиса, и два транзистора, работающих в ключевом режиме. При подключении преобразователя к источнику постоянного напряжения через резистор и обмотки обратной связи протекают базовые токи транзисторов, достаточные для надёжного запуска преобразователя. Из-за неидентичности параметров транзисторов их коллекторные токи окажутся различными, а следовательно результирующая намагничивающая сила в обмотках трансформатора не будет равна нулю.
В магнитопроводе трансформатора создаётся магнитный поток, который индуцирует в обмотках обратной связи ЭДС такой полярности, что развивается лавинообразный процесс, приводящий к насыщению транзистора с большим начальным коллекторным током(например VT1) и запиранию транзистора( VT2) с меньшим коллекторным током. В результате этого лавинообразного процесса коллекторная полуобмотка трансформатора W1 окажется подключенной через транзистор VT1 к напряжению источника питания . При этом коллекторный ток транзистора VТ возрастает до значения, ограниченного током базы
и транзистор VT1 выходит из области насыщения в активную.
Напряжение
на транзисторе VT1 возрастает, а на всех
обмотках трансформатора уменьшается.
Коллекторный ток
падает, что приводит к уменьшению
магнитного потока, к изменению знака
производной
.
При этом полярность ЭДС на всех обмотках
трансформатора изменяется на обратную.
Изменение полярности ЭДС на обмотках
трансформатора приводит к отпиранию
транзистора VТ2 и запиранию транзистора
VT1. Вновь возникает лавинообразной
процесс, в результате которого транзистор
VT1 оказывается в режиме отсечки, a VT2 в
режиме насыщения.
Для любого полупериода справедливо соотношение
поэтому
и напряжение на вторичной обмотке
трансформатора п числом витков
в течение полупериода постоянно и равно
Это означает, что напряжения на обмотках трансформатора имеют прямоугольную форму.
В качестве нагрузки исследуемой схемы преобразователя напряжения используется выпрямитель с удвоением напряжения, выполненный на вентилях VД1 и VД2 и конденсаторах С2 и С3. Последний работает на нагрузку в виде переменного сопротивления R4
К основным параметрам преобразователя относят:
коэффициент
полезного действия(КПД)
;
рабочую
частоту
кГц;
величину
входного и выходного напряжений
и
; ,|
допустимый
ток нагрузки
; я
габариты и вес преобразователя.
КПД преобразователя определяется потерями мощности в цепях полупроводниковых приборов, магнитопроводе, выпрямителе и сглаживающем фильтре.
Ориентировочно эти потери составляют: в магнитопроводе 5-10%;
в выпрямителе и сглаживающем фильтре 10-12%;
в транзисторах 15-25%,
Потери мощности в транзисторе складываются из потерь в коллекторных цепях в режимах насыщения, отсечки и коммутации, а также в базовых цепях.
Для уменьшения потерь мощности в режиме коммутации резистор R2 шунтируется конденсатором C1.
При конструировании преобразователей необходимо помнить, что с ростом частоты уменьшаются габариты трансформатора, но увеличивается потеря мощности, а также влияние помех на работу других радиотехнических систем.
3.3. Тиристорный преобразователь
В данных преобразователях в качестве силовых переключающих элементов используют тиристоры. Отличительной особенностью этих схем (тиристорных преобразователей) является наличие реактивных коммутирующих элементов L и С, предназначенных для запирания тиристоров.

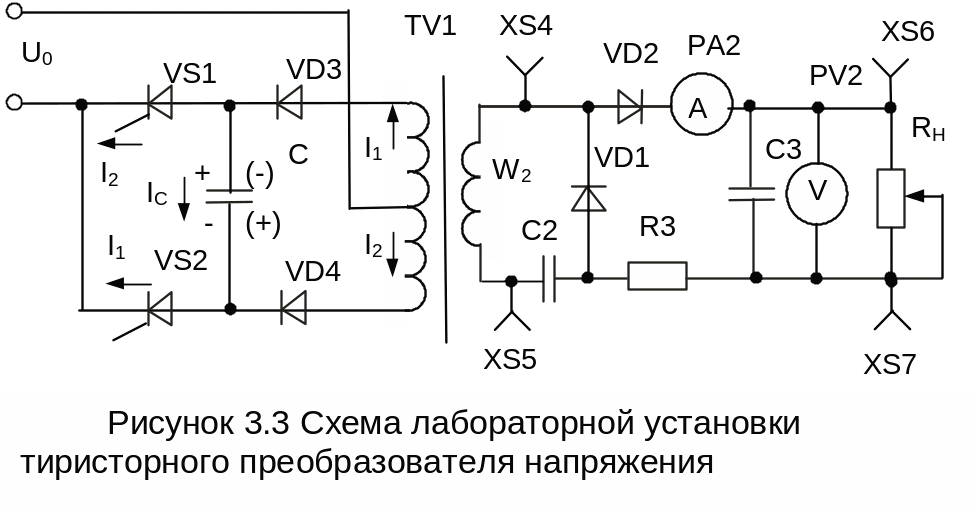

Принцип действия схемы с нулевым выводом (рисунок З.З). На первом полупериоде включён тиристор VS1. При этом в обмотках трансформатора Т под действием возрастающего тока наводится ЭДС. Под влиянием этой ЭДС конденсатор С заряжается
до
напряжения, равного
.
Полярность заряженного конденсатора,
см рис 3.3.(без скобок).
При
схема управления вырабатывает импульс,
под воздействием которого включается
тиристор VS1. Коммутирующий конденсатор
С через открытый тиристор VS2 подключается
параллельно тиристору VS1, и он запирается
под воздействием обратного напряжения.
В течение второго полупериода конденсатор
С перезаряжается, приобретая
противоположную полярность, показанную
на рисунок 3.3 в скобках. В начале третьего
полупериода схема управления вновь
включит тиристор VS1.Коммутирующий
конденсатор окажется подключенным
через тиристор VS1 параллельно тиристору
VS2, и он запирается. Форма кривой
выходного напряжения зависит от величины
и характера нагрузки, В случаях, близких
к режиму холостого хода, форма кривой
тока
приближается к прямоугольной, напряжение
на нагрузке - к треугольной, так как
, а угол опережения
приближается к
. С уменьшением
кривая
приобретает форму экспоненты, постоянная
времени которой уменьшается. Увеличение
тока нагрузки вызывает более быстрый
спад напряжения конденсатора, а,
следовательно, уменьшение угла
опережения
.

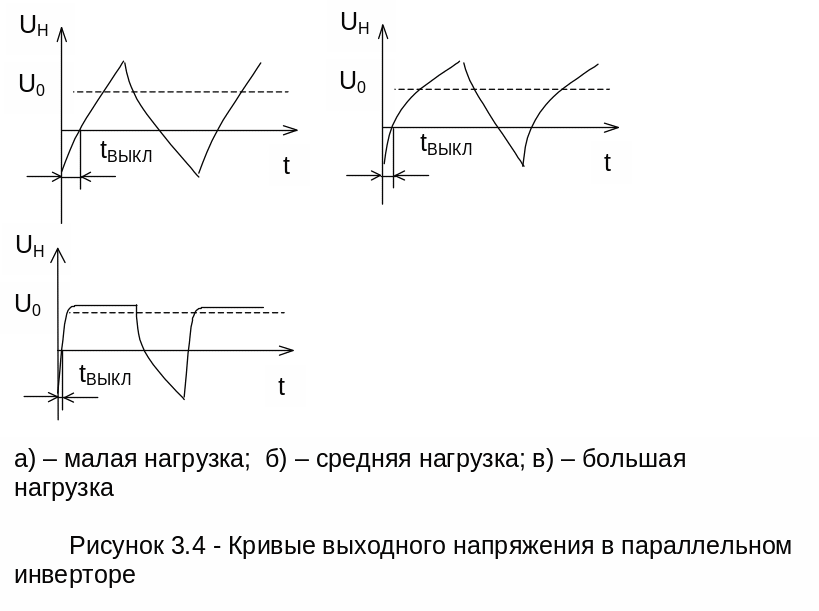

При больших токах нагрузки кривая
выходного напряжения приближается к
прямоугольной форме и действующее
значение выходного напряжения приближается
к
( рисунок 3.4) .
4. Порядок выполнения работы
4.1. Изучить электрические схемы полупроводникового и тиристорного преобразователей напряжения, исследуемых в данной работе.
4.2. Включить полупроводниковый преобразователь.
Для этого необходимо:
потенциометр R в цепи питания вывести в крайнее правое положение;
выключатель сети поставить в положение 1 ”ВКЛ“ ;
с помощью потенциометра R подать на вход преобразователя напряжение 4В, что соответствует повороту ручки потенциометра влево до отказа;
Error: Reference source not found
4.2.4. - сопротивление нагрузки R4 поставить в положение, соответствующее максимальному выходному току.
4.3.Зарисовать форму напряжения на коллекторных и базовых обмотках транзистора VT2, для этого подключить осциллограф к клемам ХSЗ и ХS1. Определить рабочую частоту преобразователя с помощью осциллографа.
4.4. Определить мощность, подводимую к преобразователю;
Рвх=U0 I0
Определить мощность, отлагаемую в нагрузку выпрямителя ;
Рh=Uh Ih
Определить общий КПД преобразователя напряжения(вместе с выпрямителем);
Зарисовать форму напряжения на вторичной обмотке трансформатора и на выходе выпрямителя с удвоением напряжения.
Определить коэффициент пульсации на нагрузке выпрямителя по формуле:
где
- амплитуда первой гармоники переменной
составляющей, определяется по осциллографу.
4.7. Снять нагрузочную(внешнюю) характеристику источника,
и определить по ней внутреннее сопротивление преобразователя.
4.8. Сопротивлением R4 установить минимальный ток нагрузки и выполнить пп.4-6.
4.9. Выключить макет.
4.10. Включить тиристорный преобразователь, для чего поставить переключатели S в положение 2 и проделать все oneрации, выполняемые с полупроводниковым преобразователем напряжения.
5. Содержание отчёта
Отчёт оформляется индивидуально каждым студентом и должен содержать:
Цель работы.
Электрические схемы исследуемых преобразователей
Графики и осциллограммы
Выводы по работе.
6. Контрольные вопросы
Физика работы исследуемых преобразователей напряжения. Назначение отдельных элементов электрических схем преобразователей.
Физика работы выпрямителя с удвоением напряжения, подключенного к выходу преобразователя.
Достоинства и недостатки исследуемых схем преобразователей.
Коэффициент полезного действия преобразователя напряжения, способы его увеличения.
Требования, предъявляемые к транзисторам, работающим в схемах преобразователей напряжения.
Однотактные схемы преобразователей напряжения, их достоинства и недостатки. Область применения. 7. Схемы однотактных преобразователей напряжения с прямым и обратным включением выпрямительных диодов. Достоинства и недостатки схем с прямим и обратным включением диодов.
8. Управляемые схемы преобразователей напряжения.
9. Мостовые схемы преобразователей напряжения. Их достоинства и недостатки. Область применения.
10. Роль коммутирующей ёмкости в тиристорном преобразователе напряжения.
