Задание на выполнение
Работа проводится на макете, принципиальная схема которого изображена на рисунок 3.1.
3.1. Снять зависимость Uвых(Uвх) при различных значениях емкостей.
3.2. Снять внешней характеристику выпрямителя.
3.3. Снять зависимость коэффициента пульсаций от величины тока нагрузки.
3.4. Снять зависимость коэффициента пульсаций от величины
емкости конденсаторов.
3
.5. Снять
для схемы утроения зависимость Uвых(Uвх):
а) при холостом ходе выпрямителя RH= ;
б) при сопротивлении нагрузки RH=4000 Ом.
3.6. Снять для схемы утроения зависимость коэффициента пульсаций от величины тока нагрузки и внешнюю характеристику выпрямителя.
Рисунок
3.1
4. Порядок выполнения работы
4 .1. Зависимость Uвых =F(Uвх) снимается при холостом ходе выпрямителя (RH= ) и при сопротивлении нагрузки RH=4000 Ом. Изменение напряжения Uвх регулируется ЛАТРом, включенным в первичную обмотку трансформатора. Зависимость Uвых(Uвх) снимается при четырех значениях емкостей в плечах моста C1=5 мкФ, C2=10 мкФ, C3=20 мкФ, C4=30 мкФ.
Та или иная емкость включается соответствующими переключениями в схеме макета. Результаты опыта заносятся в табл.4.1, согласно которым и строится зависимость.
4.2. Внешняя характеристика выпрямителя U0(I0) снимается при тех же значениях емкостей в плечах моста, что и в пункте 4.1 данной работы, изменением RH. Результаты измерений заносятся в табл. 4.2.
4.3. Зависимость KП(I0) снимается одновременно с внешней характеристикой выпрямителя.
Результаты также заносятся в табл. 4.2. По данным таблицам строятся зависимости U0(I0) и KП(I0).
4 .4. Для схемы утроения снимается зависимость Uвых=F(Uвх) при холостом ходе выпрямителя RH= и при сопротивлении нагруаки RH=4000 Ом.
Примечание: изменение напряжения регулируется ЛАТРом, включенным в первичную обмотку трансформатора.
Результаты измерений заносятся в табл. 4.3. По данным таблицы построить зависимость Uвых=F(Uвх).
4.5. Снять зависимость коэффициента пульсаций от леличины тока нагрузки и внешнюю характеристику выпрямителя. Результаты измерений заносятся в табл. 4.4.
По данным таблицы построить зависимости U0(I0), KП(I0).
Домашнее задание
По данным, полученным при выполнении работы, рассчитать, используя литературу 3:
I1 - ток в первичной обмотке трансформатора;
PГ - габаритную мощность трансформатора;
I2 - ток во вторичной обмотке трансформатора;
Uобр - обратное напряжение на диодах.
6. Контрольные вопросы.
6.1. Поясните принцип работы выпрямительной схемы с удвоением напряжения (схемы Латура).
6.2. Каково соотношение между U2 и обратным напряжением на вентиле в схеме Латура?
6.3. Для чего применяются выпрямительные схемы с умножением напряжения?
6.4. Поясните принцип работы каскадной выпрямительной схемы с утроением напряжения.
6.5. Каково соотношение между U2 и обратными напряжениями на вентилях в схеме с утроением напряжения?
6.6. Как зависит величина выходного напряжения в выпрямительных устройствах с умножением напряжения от емкости конденсаторов?
6.7. Каково соотношение между частотой питающей сети и частотой пульсаций в выпрямительных схемах с умножением напряжения?
Лабораторная работа N 3 ИССЛЕДОВАНИЕ УПРАВЛЯЕМОГО ВЫПРЯМИТЕЛЯ
1. ЦЕЛЬ РАБОТЫ
Исследование принципов работы и характеристик тиристорного управляемого выпрямителя.
2. ТЕОРЕТИЧЕСКАЯ ЧАСТЬ
Управляемым называется такой выпрямитель, в котором выходное напряжение U0 может регулироваться при неизменной напряжении U2 на вторичной обмотке силового трансформатора.
Основным элементом управляемого выпрямителя является управляемый вентиль, который может представлять собой ионный или электронный прибор. В настоящее время в качестве управляемых вентилей наиболее часто применяются тиристоры.
Тиристор - это четырехслойный полупроводниковый прибор (рисунок 2.1). Особенность его работы заключается в том, что при положительном напряжении на аноде А по отношению к катоду К он начинает проводить ток лишь после подачи на управляющий электрод УЭ короткого положительного импульса.

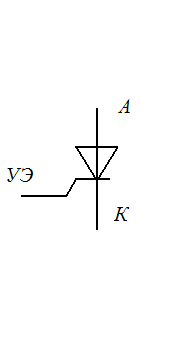

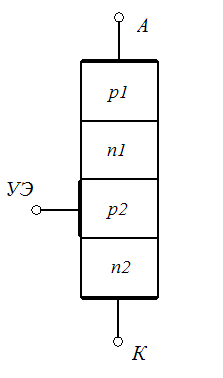

Рисунок 2.1. Тиристор; а - структура прибора; б - схемное обозначение
При открытом состоянии тиристора прямой ток через него ограничивается сопротивлением нагрузки. Закрывается тиристор изменением полярности анодного напряжения с уменьшением тока до значения, меньшего так называемого тока IУЭ удержания (см. статические вольтамперные характеристики (ВАХ) на рисунок 2.2).
Из ВАХ на рисунок 2.2 видно, что тиристор можно привести в открытое состояние, не воздействуя на управляющий электрод (при IУ = 0). Для этого нужно увеличить приложенное к нему прямое напряжение до критического значения U’вкл. Тиристор может также перейти в открытое состояние и при меньшем значении напряжения, чем U’вкл., если скорость его нарастания достаточно высока. Однако такое включение тиристора нежелательно. Поэтому тиристоры нормально работают при входном синусоидальном напряжении, скорость нарастания которого составляет несколько десятков вольт в секунду.
По вольтамперным характеристикам (рисунок 2.2) основные статистические параметры тиристоров можно определить:
Uвкл. - напряжение включения, соответствующее точке перегиба ВАХ;
Iвкл. - ток включения, т.е. минимальная величина анодного тока, необходимого для перехода тиристора в открытое состояние и сохранения этого состояния после снятия управляющего сигнала;
Uном. - номинальное напряжение, за которое принимается максимальное напряжение, при котором тиристор может длительно работать в закрытом состоянии. Обычно Uном = (0,6...0,7) Uвкл ;
Iвыкл. - ток выключения, т.е. анодный ток, ниже которого тиристор переходит в запертое состояние;
Uобр.ном. - номинальное обратное напряжение, которым считают максимальное обратное напряжение, при котором тиристор может длительное время работать без разрушения;
Uпроб. – обратное пробивное напряжение, т.е. обратное напряжение, при котором обратный ток начинает резко возрастать, что приводит к пробою тиристора и его разрушению;

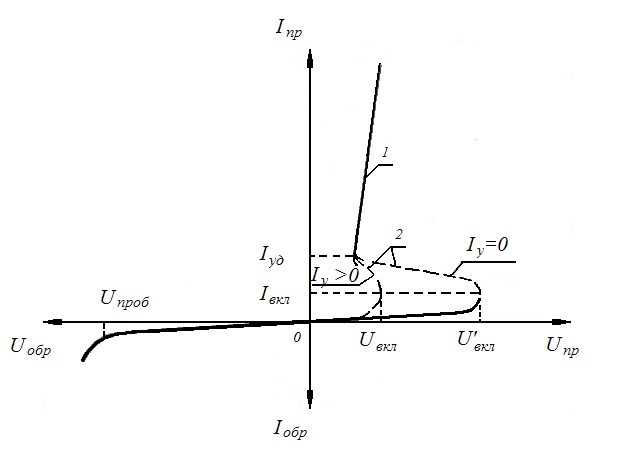

Рисунок 2.2. Статические вольтамперные характеристики тиристора: 1- открытое состояние; 2 - участок отрицательного дифференциального сопротивления; 3 - закрытое состояние; 4 - непроводящее состояние в обратном направлении; 5 - область пробоя в обратном направлении
U’вкл. - прямое напряжение включения, являющееся критическим напряжением, при котором тиристор, имеющий предельную температуру корпуса, переходит в открытое состояние при отсутствии тока управляющего электрода.
К параметрам тиристора относятся также время переключения (1-5)мкс и время восстановления закрытого состояния тиристора (12-20)мкс.
Простейшая схема управляемого выпрямителя на тиристорах включает в себя силовой трансформатор, который обеспечивает необходимое напряжение U2, управляемый вентиль, источник управляющего напряжения и сглаживающий фильтр.
Изменять выходное напряжение в тиристорных управляемых выпрямителях можно следующими способами.
1.Зависимости от величины сигнала постоянного тока изменяется угол включения вентиля и соответственно меняется среднее значение выпрямленного тока и напряжения на нагрузке. Такой способ управления называется амплитудным.
2.На управляющий электрод подается переменное напряжение с некоторым углом запаздывания α по отношению к напряжению на аноде тиристора. В маломощных выпрямителях для этой цели применяются емкостные и индуктивные фазовращатели. Пример емкостного фазовращателя и векторная диаграмма, поясняющая его работу, представлены на рисунок 2.3. Сдвиг фазы выходного напряжения относительно напряжения на вторичной обмотке трансформаторе достигается изменением сопротивления R3 .
3.При импульсном управлении на управляющий электрод подаются импульсы с крутым передним фронтом, сдвинутые по времени относительно напряжения на аноде тиристора. В этом случае исключается неоднозначность установки угла регулирования, которая может иметь место при синусоидальных управляющих сигналах.

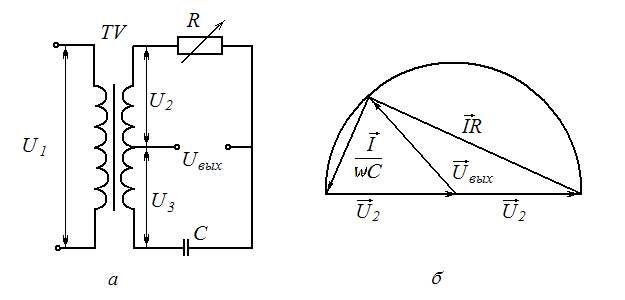

Рисунок 2.3. Емкостной фазовращатель: а - принципиальная схема; б - векторная диаграмма

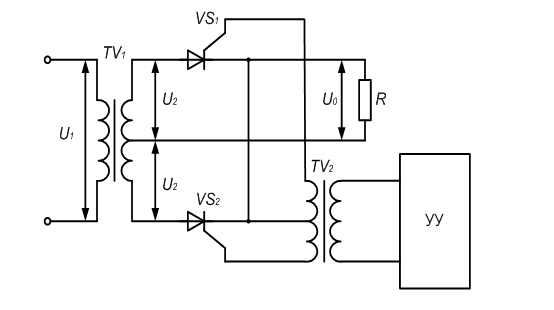

На практике управляемые выпрямители, как правило, строятся по многофазной схеме. В качестве примера рассмотрим работу двухтактного управляемого выпрямителя для однофазной сети, схема которого представлена на рисунок 2.4.
Рисунок 2.4. Двухтактный управляемый выпрямитель для однофазной сети переменного тока;
УУ - устройство управления
Если между напряжениями управляющего электрода и анода каждого тиристора нет сдвига фаз, то схема действует как неуправляемая: ток протекает через каждый тиристор и нагрузку в течение половины периода выпрямляемого напряжения (π/2). При сдвиге фаз между управляющим и анодным напряжениями, т.е. при угле регулирования α > 0, ток протекает через каждый тиристор в течение условного времени ωt < π . Форма кривых тока и напряжения для этого режима работы показана на рисунок 2.5.
Очевидно, что угол регулирования может меняться лишь в пределах (π - 0°), (0° - 180°). Постоянные составляющие тока I0α и напряжения U0α на нагрузке управляемого выпрямителя определяются соотношениями
где I0 и U0 - постоянные составляющие напряжения и тока эквивалентного неуправляемого выпрямителя.
Зависимость нормированного напряжения U0α /U0 от угла α регулирования называется регулировочной характеристикой выпрямителя (рисунок 2.6).
При работе управляемого выпрямителя на нагрузку с индуктивной реакцией, что наиболее часто встречается в источниках питания, возможны два режима работы - режим непрерывного тока и режим прерывистого тока, когда ток в нагрузке имеет импульсный характер.
В режиме непрерывного тока накопленной в индуктивности цепи нагрузки энергии достаточно для поддержания тока до момента включения второго вентиля выпрямителя и ток протекает в некоторой части периода даже при отрицательном напряжении на аноде. Режим прерывистого тока возникает при выполнении условия
(1)
где xн и Rн – индуктивная и активная составляющие нагрузки.
Рисунок 2.5. Временные диаграммы:
U0(t) - напряжение на сопротивлении нагрузки;
UУ(t) - управляющее напряжение в цепях управляющих электродов вентилей VD1(a) и VD2(б);
Iв(t) - ток в вентилях VD1 (а) и VD2 (б);
U2(t) - напряжение на верхней вторичной полуобмотке.
Так как импульсы анодного тока смещены относительно анодного напряжения тиристора на угол регулирования, тиристорный выпрямитель потребляет из сети помимо активного и реактивный ток, что является его недостатком.

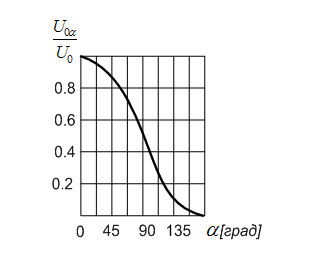

Рисунок 2.6. Нормированная регулировочная характеристика
Таким образом, основными особенностями работы тиристорного регулируемого выпрямителя являются:
Уменьшение выходного напряжения в тиристорном выпрямителе достигается уменьшением отбора мощности от сети переменного тока и не приводит к увеличению ее потерь в выпрямителе.
При регулировании выпрямитель потребляет от сети переменного тока не только активную, но и реактивную мощность.
Выходное напряжение меняется от максимума до нуля при изменении угла регулирования от 0 до π при работе на активную нагрузку и от 0 до π/2 при индуктивной реакции нагрузки.
Пульсация выпрямленного напряжения заметно возрастает с ростом угла регулирования.
Режим непрерывного тока в дросселе нарушается, если выполняется условие (1).
