17. Крупнопанельные здания. Конструктивные решения. Стыки.

Наибольшее применение нашли следующие системы конструкций крупнопанельных зд-ний:

1.каркасно-панельное

2.бескаркасная крупнопанельное

В первой системе основан на принципе разделения несущих и ограждающих функций. Нагрузки действующие на зд. воспринимается ригелями и стойками каркаса,а панели стен перекрытий перегородок опираются на каркас и через него передают нагрузку на фундамент.

Во второй системе основанной на принципе совмещения несущих и ограждающих функций панели и сопряжение между ними сконструировано таким образом, что они не нуждаются в помощи каркаса т.к. сами воспринемают и несут все действующие на зд-я нагрузки.

Выбор той или иной системы конструкций зд., а так же решения конструкций стен перекрытий, перегородок и др. элементов зд. должны производится в тесной увязки с местными условиями:

1.местные сырьевые ресурсы

2.материально-производственная база

А также исходя из назначения зд-я. Бескаркасная крупнопанельная схема имеет следующие преимущества:

1.меншее кол-во монтажных элементов

2.простота конструктивного решения панелей

3. однородности применяемых материалов обеспечивают высокую их технологичность

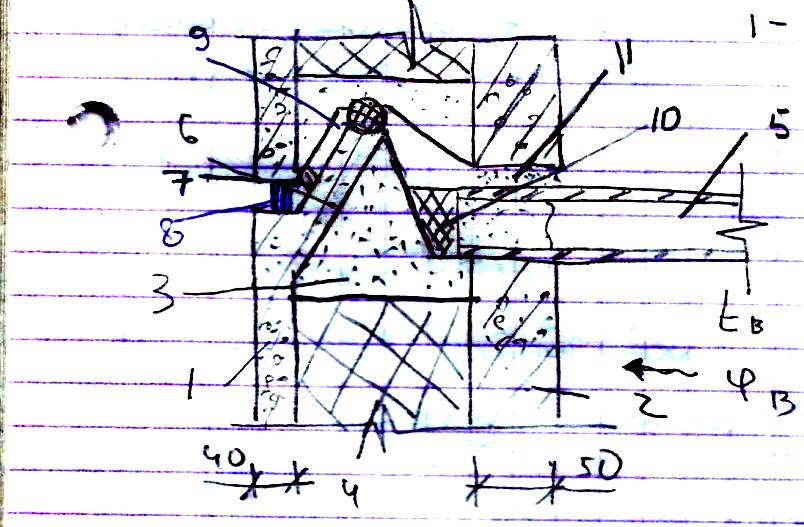

Горизонтальный стык 3-х слойных стеновых панелей с протеводождевым барьером или зубом.

1наружная плита из тяжелого бетона толщиной 40мм

2 внутр. Плита из тяжелого бетона толщ. 50мм

3 легко-бетонные связующие ребра

4эфективный утеплитель

5Ж.Б плита

6 противодождевой борьер

7 уплотняющие теоноловые мастики

8расшивка швов ц-п растворам

9 Пусто

10 термовкладыш

11ц-п раствор

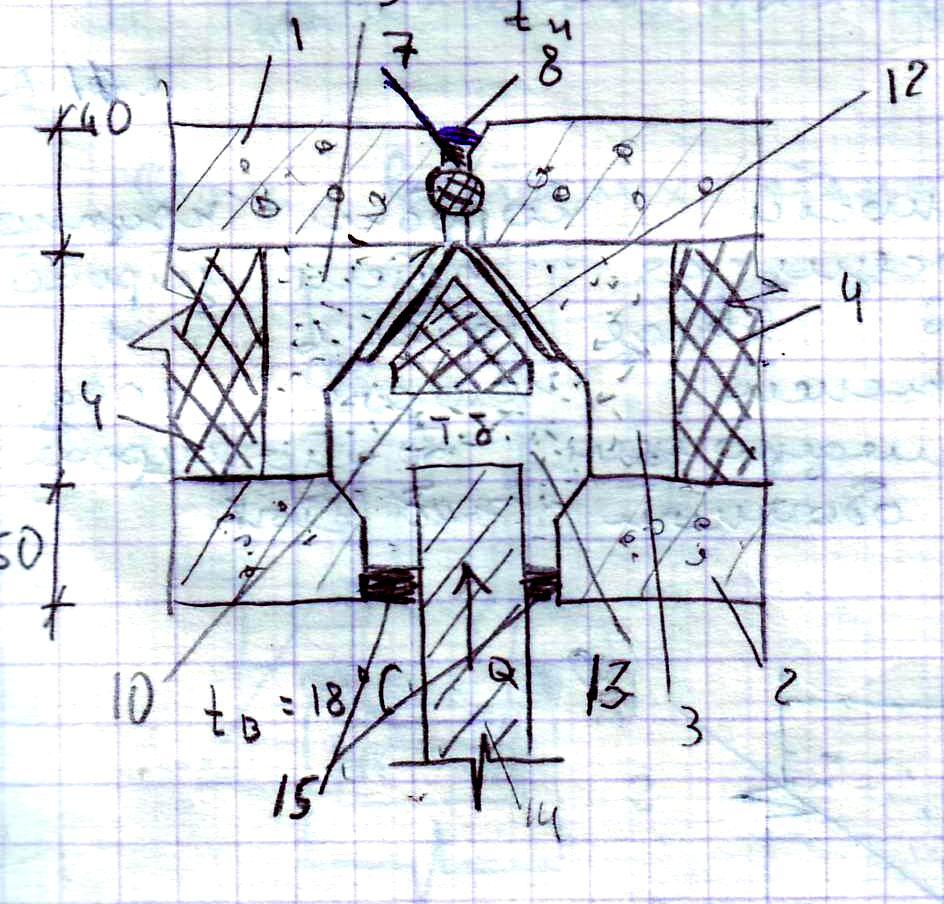

Вертикальный стык 3-х слойных стеновых панелей

12 гидроизол. слой

13 заполнение стыка тяжелым бетонам

14 внутреняя стеновая панель

15 расшивка шва ц-п растворам

Стык внутренних стеновых панелей

3 ц-п раствор

12 стальные закладные детали

13накладки ввиде арматурных стержней

18.Расчет изоляции воздушного шума ограждающих конструкций.

Нормы звукоизоляции ограждающих конструкцийНормируемыми параметрами звукоизоляции ограждающих конструкций жилых и общественных зданий, вспомогательных зданий и помещений промышленных предприятий явл индекс изоляции воздушного шума огр кон-ции I_в в дБ и индекс приве-го уровня ударного шума под прекрытием I_у в дБ.

Индекс изоляции воздушного шума I_в в дБ ограж конст с известной (рассчитанной или измеренной) частотной характеристикой изол возд шума определ по ф-ле

I_в=50+∆_в

где ∆_в - поправка, опр-ая путем сравнения частотной хар-ки изол воздуш шума огражд кон-и с нормативн частотной хар-ой изоляции возд шума.

Расчет звукоизоляции ограждающих кон-ий. Окончательная оценка звукоизоляции ограждающих конструкций новых типовых проектов зданий должна даваться на основании натурных испытаний ограждающих к-ий.

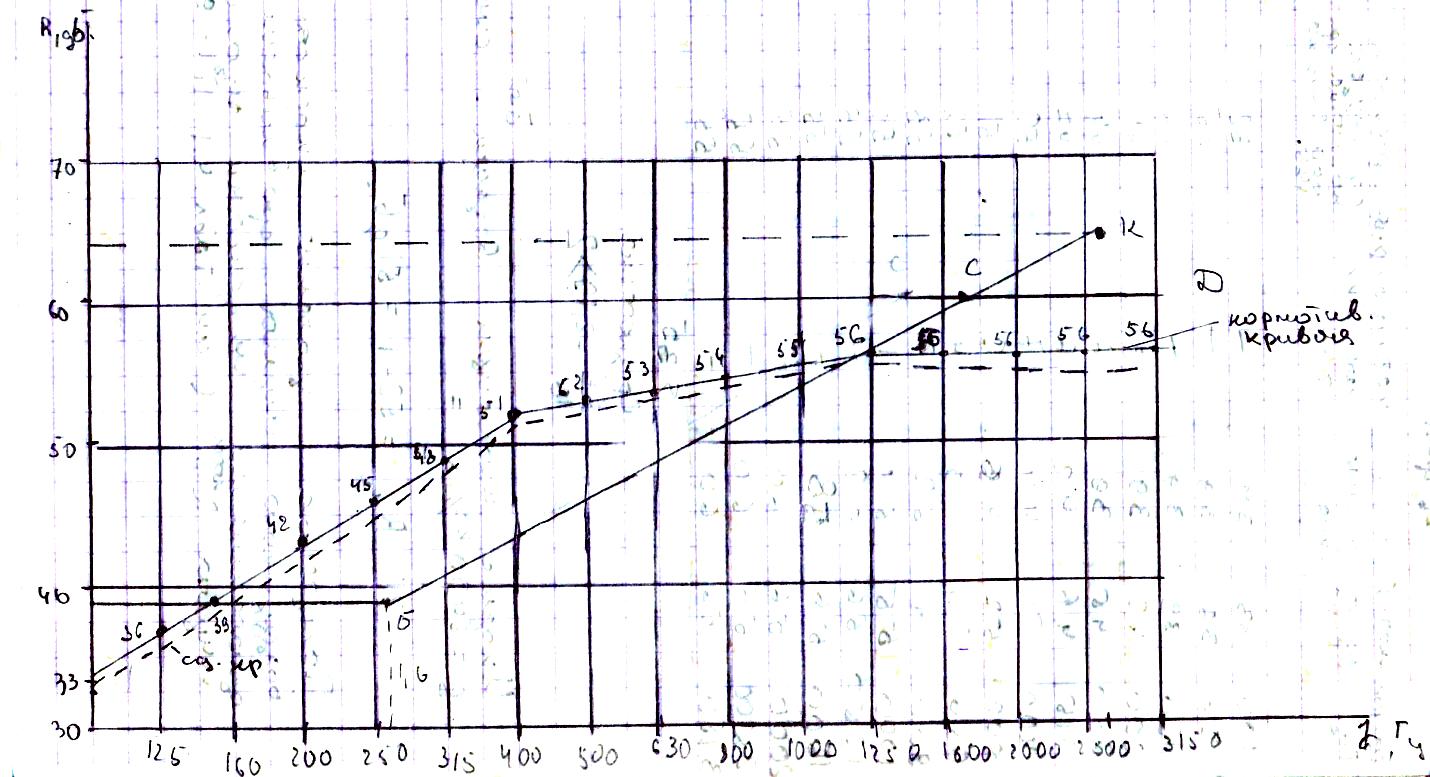

Частотную характеристику изол-ии в-ого шума однослойной плоской огражд конс-ей поверхностной плотностью от 100 до 1000 кг/м² из бетона, жб, кирпича, керам блоков след определ графич способом изображая ее в виде лом-й линии, аналогичной ломаной линии ABCD.

Корд т. B (f_в R_в) наз частотн хар-ки, следует приним по графикам СНиПа

f_в-зависит от толщины h,м огр констр. R_в-зависит от поверхн плотности огр к-ии.

Постр част х-ки изол возд шума произв следующим образом:

I_в двойной стены или перегор, состоящей из одинарн панелей на 9дБ выше I_в однопанельн стены.

Определяем среднее неблагоприятное отклонение расчетн частотной х-ки изол возд шума от нормативн частотной х-ки. ∆^ср_небл=1/18∆_небл
