10. Особенности конструктивных решений наружных стен, используемых для строительства в рб.

Производственный концерн "Минскстрой" определил слеюдующие конструкции наружных кирпичных стен зданий:

1). Для зданий высотой до 5 этажей - трехслойная: наружный слой из лицевого кирпича толщиной 120 мм, утеплитель из плит полистиролбетонных или пенополистерольных с пароизоляцией из полиэти­леновой пленки, внутренний слой из кирпича с толщиной слоя по расчету.

2). Для здания высотой более 5 этажэй:

а) при облицовке лицевым кирпичем:

наружный слоя из керамического кирпича по расчету; утеплитель с внутренней стороны из плитполистиролбетонных с последующей штукатуркой по слою мастичной (полимерцементной) пароизоляции или из плит пенополистирольных с пленочной пароизоляциея с защитной стенкой толщиной 100 мм из блоков ячеистого бетона или мелких гипсовых плит толщиной 80 мм;

б) при штукатурке фасадов, независимо от этажности, утепление с наружной стороны слоем монолитного полистиролбетона по сетке, с учетом требований РСН 74-92.

При проектировании зданий с наружными стенами из кирпича для строительства следует применять, приведенные в прила­гаемой таблице конструктивные решения с учетом требований действую­щих строительных норм и типовых деталей:

1).Утеп-ль: ПСБ, ПБТ 3).Утеп-ль: ПСБ 5). Утеп-ль: ПБТ

2).Утеп-ль: ПС Б, ПБТ 4). Утеп-ль: ПСБ 6). Утеп-ль: МПБТ

Конструкция наружных кирпичных стен принимается:

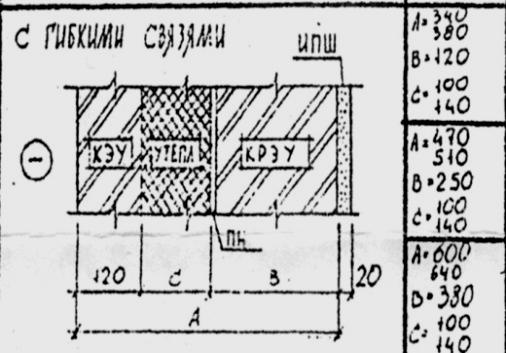

а). для зданий до 5 этажей – трехслойные (колодцевая кладка), с наружным слоем из лицевого кирпича, с перевязкой (конструктивное решение №1) или гибкими связями (конструктивное решение №2);

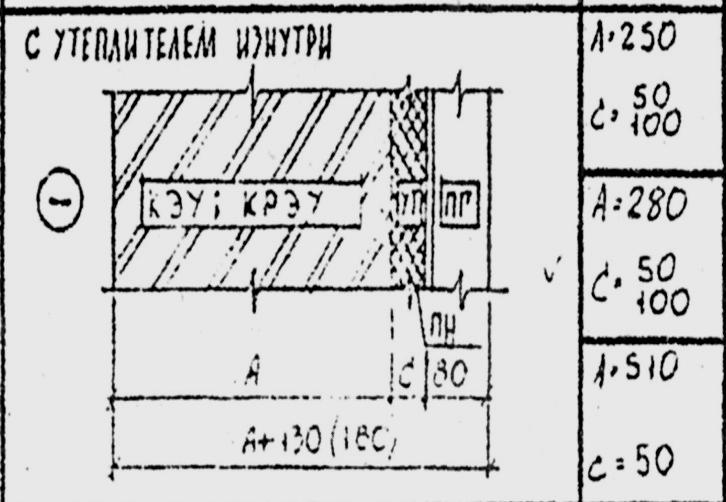

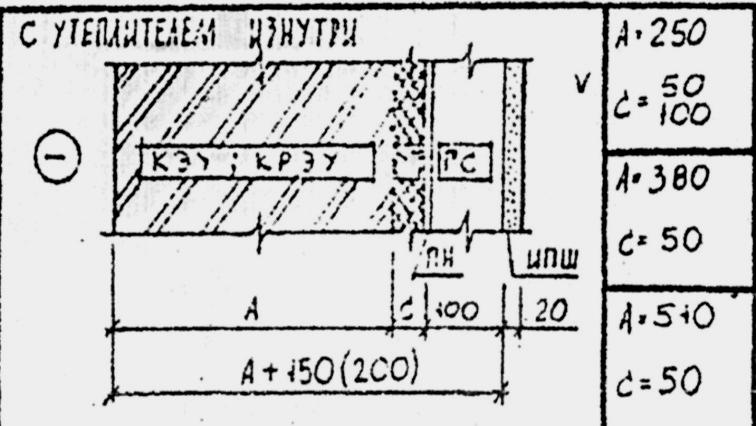

б). для зданий высотой более 5-ти этажей при облицовке лицевым кирпи­чом - сплошная кладка, с утеплителем изнутри (конструктивное решение №3,4,5)

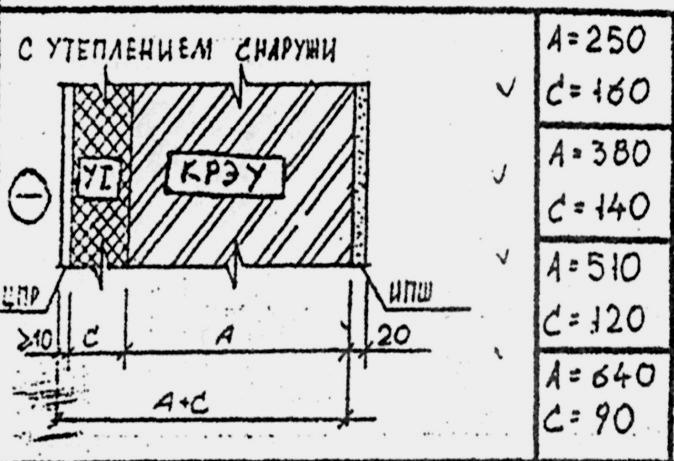

в). для зданий любой этажности при штукатурке фасадов - с утеплением снаружи (конструктивное решение №6).

Принятые условные обозначения:

КЭУ - кирпич керамический лицевой эффективный утолщенный

ГОСТ 7484-78;

КРЭУ - кирпич керамический рядовой эффективный утолщенный ГОСТ 530-80;

ПБТ – плиты полистеролбетонные ПБТ-А

плиты пенополистирольные ПСБ-25;

ГС - прижимная стенка из газосиликатных блоков перегородок. ПГ - плиты гипсовые пазогребневые;

ИПШ - известково-песчаная штукатурка;

ПН - пароизоляционный слой .из пленки полиэтиленовой толщиной 0,2-0,3 мм;

ПИ (ПЦР)- пароизоляционный слой из полимерцементного раствора мар­ки 150 на основе латркса в три слоя общей толщиной 2,5-3,5 мм;

ЦПР- защитно-декоративное покрытие из цементно-песчаного раствора с устройством отделочного слоя по проекту;

МПБТ- монолитная полистиролбетонная теплоизоляция.

11. Крыши. Требования. Классификация. Конструктивные решения. Разновидности совр. Кров. Материалов и их исп-е.

Крыша имеет несущую и ограждающую части. Ограждающая часть состоит из кровли — верхней водонепроницаемой оболочки крыши, основания под кровлю в виде обрешетки из деревянных брусков и дощатого настила или цементного (асфальтового) слоя по железобетонной основе. Несущая часть, передающая нагрузку от снега, ветра и массы крыши на стены и отдельные опоры, может состоять из деревянных и железобетонных стропил, стропильных ферм (деревянных, стальных, железобетонных) или железобетонных панелей.

. Гл. треб-я: 1). Прочность (выдерж-т снег. и ветр. нагрузки не разруш-сь); 2). Водонепрониц-ть (правильный выбор мат-ла для верхн. оболочки); 3).Долгов-ть ( конст-я крыши д.б. такой, чтобы не треб-сь частой замены); 4).Противопож-е (антисептир-е и антипирены); 5).Эконом-е; 6).Индустриал-ти.

Классиф-я: а).по констр-му решению ( чердачные, бесчерд-е, совмещенные); б). по виду мат-ла (стальные, черепичн., асбестоцем., деревян., глино-соломен.,ж/б, толевые и т.д.).

Констр-и: 1). Бесчердачн. крыши сост-т: а) защитн слой (песок, гравий, втоптан. в мастику); б). водоизол-й ковер ( 3-5 слоев); в). основание под кровлю (стяжка); г). теплоизол-й слой; д). пароизол-й слой ( ПИ ); е). несущая констр-я (ж/б плита).

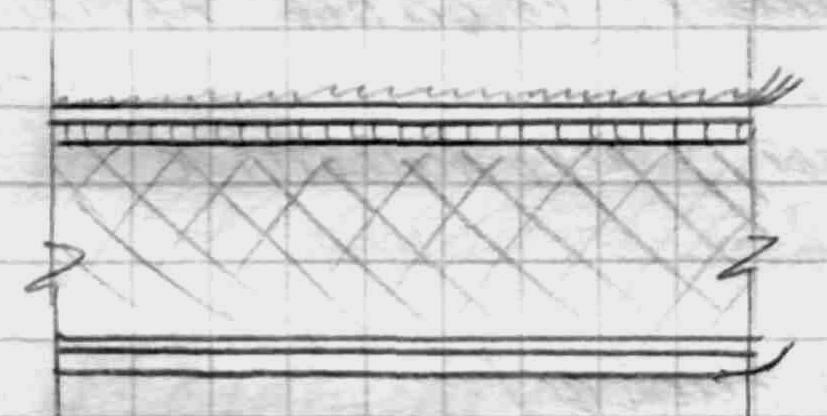

Невентил-я совмещ. крыша с утеплит-м раздел-м от несущ. констр-и. 1) защит. слой; 2) гидроизол-й слой; 3) осн-е под кровлю;4) утеплитель; 5) ПИ; 6) несущ. констр-я.	Невентил-я совмещ. крыша с утеплит-м совмещ. с несущ. констр-й. Утеплитель- несущ. констр-я (аглопоритобетон,ячеистый бетон, туфобетон и др.)

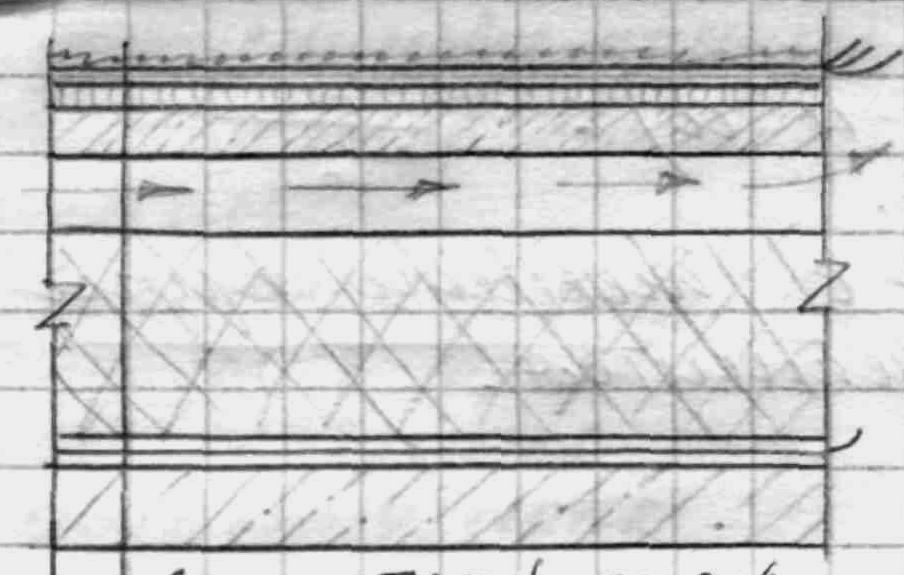

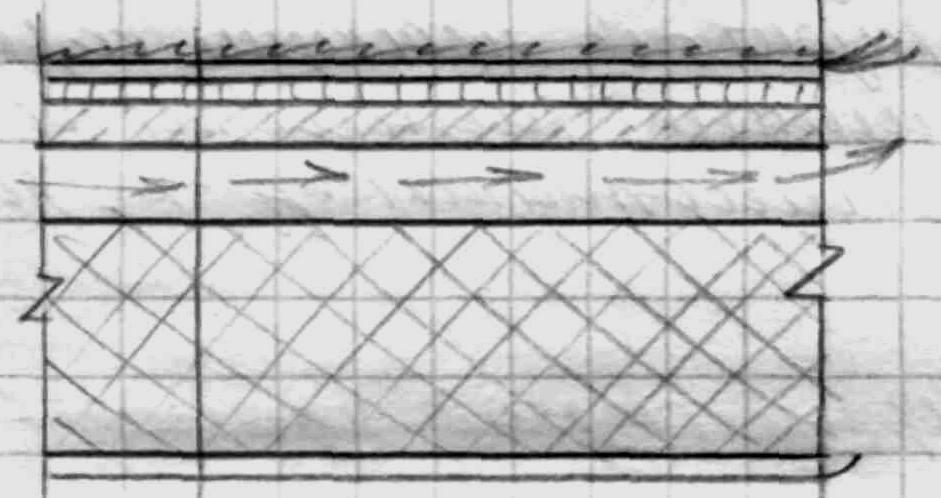

Вентилир-я крыша с 2-мя несущ. констр-ми. 1) защит. слой; 2) водоизол-й слой; 3) осн-е под кровлю; 4) вентилир-й возд-й слой; 5) утеплитель; 6) ПИ; 7) несущ. констр-я.	Вентилир-я крыша с 1-м несущ. элементом 1) защит. слой; 2) водоизол-й слой; 3) осн-е под кровлю; 4) вентилир-й возд-й слой; 5) утеплитель; 6) ПИ.

Виды соврем-х кровел-х мат-лов:

1). Гибкая черепица. Срок службы 15-25 лет. Основа гибкой черепицы - нетканый стеклохолст или полиэстер, пропитанные модифицированным битумом. Мо­дификаторы: АПП (атактическим полипропиле­ном) и СБС (стирол-бутадиен-стиролом). Важная хар-ка гибкой черепицы - стойкость к ультрафиоле­товому излучению. На нее влияет: а).наличие модификатора: битум с полимерной добавкой дольше со­хр-т физ.-мех. св-ва под возд-м ультрафиолета, чем не­модиф-й. б).качество верхнего покрытия черепицы - слоя ба­зальтового или минерального гранулята. в).стойкость к ультрафиолету свя­зана с показателем адгезии гранулята к би­туму: потеря посыпки не д. превы­шать требования ГОСТа. Нижняя поверхность гибкой покрыта частично слоем кремниевого песка, частично слоем самоклеящего­ся резинобитума. Последний отвечает за герметичность кровельного ковра.

2).Металлочерепица предст-т собой цельные стальные профилирован­ные листы, покрытые слоем цинка и слоем полимера. Срок службы 5-15 лет. Физ.-мех. св-ва, а след-но, долговечность обусловливается преж­де всего толщиной стальн. листа и слоя цинка, а также видом полимерного покры­тия. Толщ. стальн. листа сост-т 0,45 -0,6 мм.

Долгов-ть листа напрямую зависит от вида полимерного покрытия(полиэстер, пластизол, ПВФ2 ). Отдельное место среди металлических кро­вель занимают профилированные листы с основой из стали, покрытой алюцинком. Такие листы очень теплостойки. Поэтому с алюцинковым покрытием металлочерепи­ца прослужит намного дольше.

3).Осн-й хар-кой, влияющей на долгов-ть натуральной черепицы (керамической и цементно-песчаной ) явл. морозостой­кость, кот. зависит от степени влагопоглощения, плот-ти и по­ристости плитки. Срок службы 20-50 лет. Хар-ки натур-ной черепицы - стойкость к ультрафиоле­ту и прочность на изгиб.

4). Долгов-ть керамогранита обуслов-ся прежде всего морозостойкостью.Срок службы 50 лет.Керамогранит окрашивается в массе, что яв­л. залогом его цветовой стойкости. Особое значение для долгов-ти кровли имеет мех-кая прочность покрытия. Некоторые производители керамогранита добились того, что ее уд-я прочность на изгиб составляет 65 МПа, тем самым 1м² покрытия вы­держивает большую снеговую нагрузку, чем расчетная. На срок службы кровли оказы­вает влияние твердость керамогранита.

5).Один из самых продолжительных сроков службы у кровли из меди: 150-200 лет. У нее очень высокий коэффициент темпера­турного расширения, что влияет на ста­бильность ее узлов.
