84. Типы и расчет стропильных ферм из природной древесины.

Стропильные фермы:

- построечного изготовления (из досок, брусьев, брёвен (l от 9 до 20 м.).

- заводского изготовления (из укрупнённых элементов, составных, клееных пакетов и т. д.), (l до 100 м.).

Типы ферм построечного изготовления:

- треугольные

- 4-хугольные эл-ты прямоугольные;

- 5-тиугольные

- многоугольные

фермы с криволинейными поясами:

- сегментные;

- линзообразные (рыбообразные).

Расчёт стропильных ферм.

При узловой передаче нагрузок от кровли и подвесного потолка в элементах стропильных ферм возникают только продольные силы. Для треугольных ферм рассматривается только одно загружение (постоянная + снег на всей длине фермы). Для 4-х, 5-ти, многоугольных ферм рассматриваются два загружения как минимум (постоянная + снег на всей длине фермы и постоянная на полуферме). Из них выбирается наиболее опасное расчётное сочетание.

Конструктивный расчёт стропильных ферм.

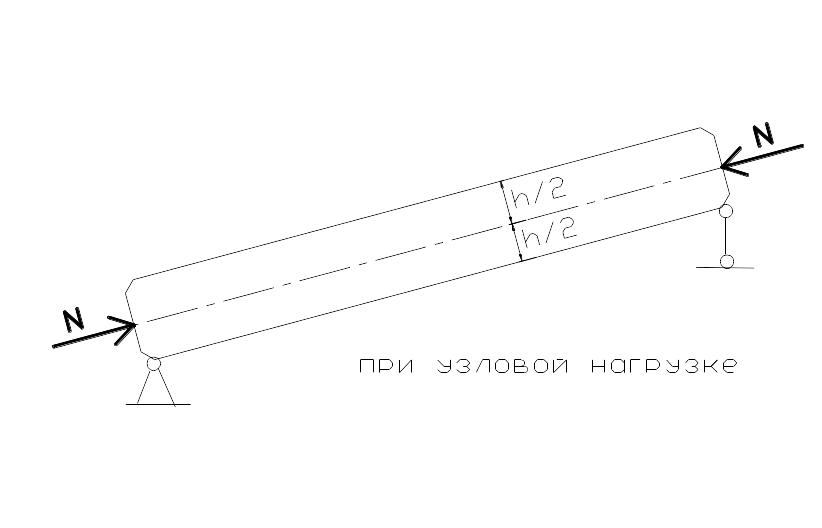

При узловой передаче нагрузок эл-ты ферм центрируют в узлах.

Растянутый эл-т рассчитывается на прочность:

σ = N/A_inf ≤ f_t,o,d* ПК

Сжатый элемент рассчитывается на устойчивость:

σ = N/(k_cA_sup) ≤ f_c,o,d*ПК

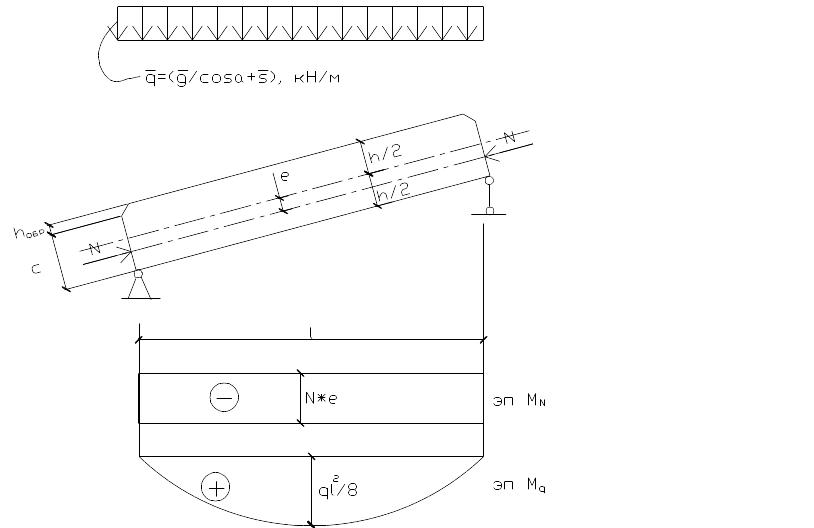

e = (h-c)/2

где с = h - h_{обрезания}

∑М = ql²/8 – Ne

σ = N/A_inf + M/W_inf ≤ f_m,o,d*ПК

где M = (ql²/8 – N ^. e)/k_mc

84. Назначение глубины заложения фундамента зданий на естественном основании.

Глубина заложения – это расстояние от пов-ти грунта до подошвы ф-та – в общем случае назначается исходя из:

а) инженерно-геологических и гидрогеологических условий строительной площадки и положения несущего слоя; б) конструктивных особенностей подземной части здания или сооруже ния (наличие подвала, инженерных сетей, примыкания к существующим зданиям, фундаментов под оборудование и др.);

в) климатических условий района строительства и возможности пучения грунтов при промерзании зимой, высыхания и увлажнения в период эксплуатации сооружения; г) способов производства работ по отрывке котлованов и возведения фундаментов; д) величины и характера нагрузок.

Миним. глубина залож. фунд-тов от спланированной по­верхности территории или пола подвала приним. не менее 0,5 м.

Глубина заложения фундаментов в условиях пучинистых грунтов зависит от расчетной глубины промерзания грунтов и положения уровня подземных воды.

Расчетная глубина промерзания грунтов опред-ся по ф-ле

где d_fn - нормативная глубина промерзания; k_h – коэфф-т влияния теплового режима здания на промерзание грунта у фундаментов наружн. стен отапл. соор-ий, d_fn прин-ся = средней из ежегодных максимальных глубин сезонного промерзания грунтов по данным наблюдений за период не менее 10 лет. Для районов, где глубина промерзания не превышает 2,5 м значение d_fn допускается опр. по ф-ле

где d_o - глубина промерзания,м, при М=1; принимается для суглинков и глин – 0,23; супесей, песков мелких и пылеватых – 0,38; песков средней крупности, крупных и гравелистых - 0,30; крупнообломочных - 0,34;

M_t - безразмерный коэфф-т, численно = сумме абсол-х значе­ний среднемесячных отриц. температур воздуха за зиму в данном районе, принимаемых по СНиП или по результ. наблюдений гидрометеоролог. станции.

Для опред-я dfn можно восп. схематич. картой нор­мат. глубин промерз-я грунтов

Окончат. глубина заложения фунд-та из условия промерз. грунтов назначается с учетом типа и состояния грунтов основания f , уровня подземных вод dw во время промерзания.

Крупнообломочные грунты с песчаным заполнителем, пески гравелистые, крупные и средней крупности относ. к непучинистым грунтам, и глуби­на заложения в них не завис. от глубины промерзания.

Подошва фунд-та д. б. расположена ниже ввода инжен. сетей.
