79. Расчет кровельных настилов покрытий построечного изготовления.

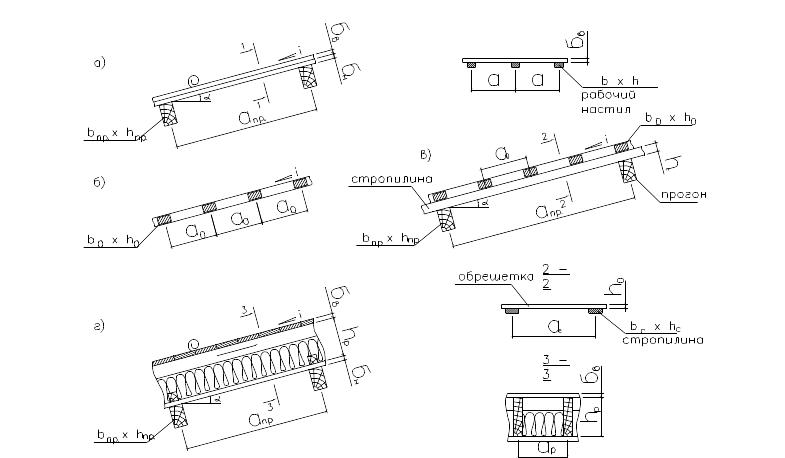

П о конструкции кровельные покрытия могут быть одинарными или двойными. В зависимости от расположения на крыше – поперечный, продольный и косой одинарные настилы. Косой прибивается под углом 45 - 60° к прогонам, наклонным балкам или стропилам. Двойной – верхний защитный слой (основание для наклейки гидроизоляционного ковра)

Настилы и обрешётку кровли рассчитывают по двухпролетной неразрезной схеме с пролетами, равными расстоянию между прогонами или стропилами на 2 сочетания нагрузок.

1-е загружение (стадия эксплуатации): постоянная и временная от снега, для высоких крыш – ветровая

2-е загружение (стадия изготовления и монтажа) – постоянная и временная монтажная с коэффициентом γ_f =1,35

Сплошной одинарный и двойной настилы – только на действие нормальной составляющей нагрузок в кН/м. Собирается с расчетной полосы 1 кг.

Постоянная Снеговая

Монтажная

В соответствии с расчетной схемой наибольший изгибающий момент возникает при 1-м загружении на опоре , при 2-м загружении в пролете (l – пролёт настила)

1-е загружение 2-е загружение

Прочность досок указанных настилов:

Жесткость из условия:

(для настилов и обрешёток)

Из условия прочности при 1-м и 2-м загружениях вычисляем требуемый момент сопротивления 1-м настила

Толщина настила: Для двойного – задаемся сечением b×h досок, определяем их требуемый шаг а_тр: ; b ≤ а _тр = b/B_тр ≤ а_мах ;(f_m,d в кПа) ; а – принятый шаг досок; b – ширина рабочего настила; h – толщина досок

Если заданным шагом из условия прочности и жесткости верхнего настила а ≤ а_мах, то ;

где . Обрешётку проектируют из условия её работы на косой изгиб, нагрузки определяют с полосы шириной равной шагу обрешетки а₀

а изгибающий момент в 2-х плоскостях от 2-х загружений

; ;

Проверка прочности при косом изгибе ведётся из условия:

где приняв ; ;

М – изгибающий момент в вертикальной плоскости

;

; ; ;

;

80. Расчет кровельных панелей заводского изготовления.

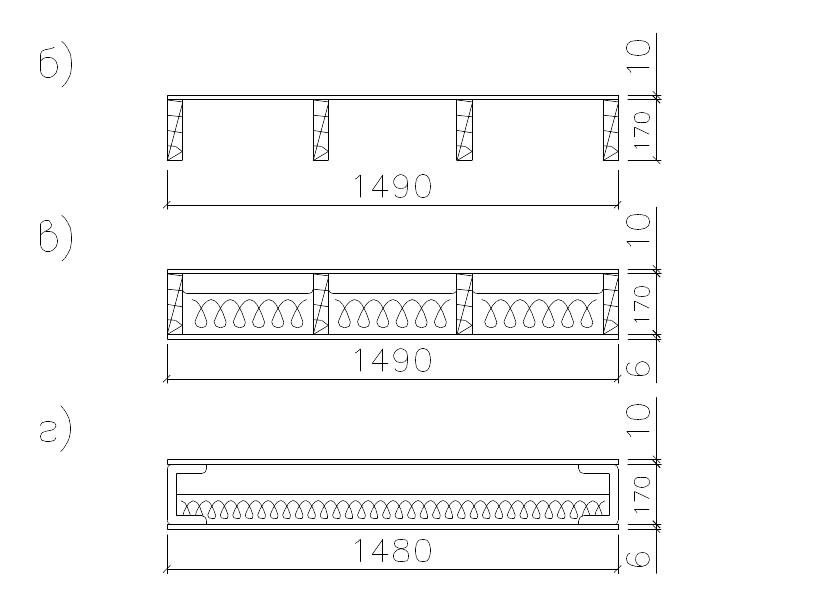

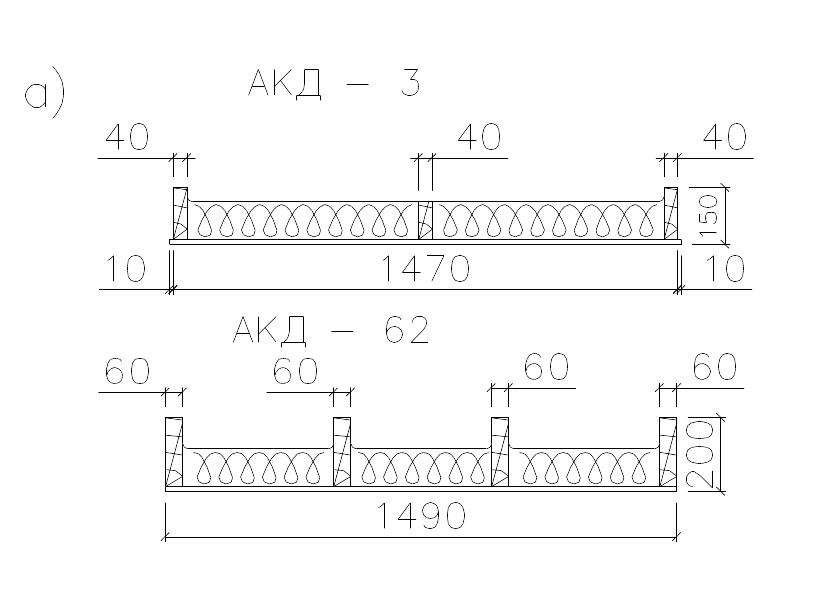

Рис. . Типы кровельных панелей заводского изготовления: а – под тёплую кровлю из волнистых асбестоцементных листов, профнастила; б – под холодную рулонную кровлю; в – под тёплую рулонную кровлю с продольными рёбрами из досок на ребро; г – то же, с продольными рёбрами из фанерных швеллеров.

Отличие кровельных панелей или плит от щитов - в наличии одной или двух обшивок, а также большей заводской готовности.

Расчет клеефанерных панелей

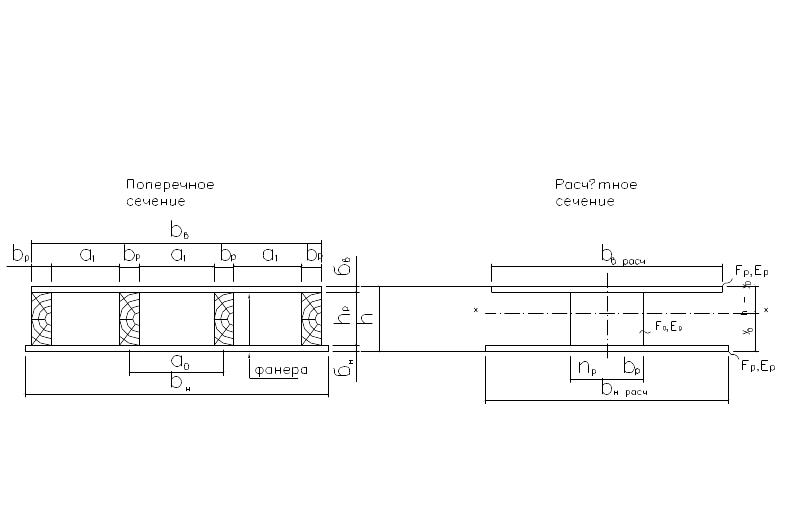

П риведенный момент инерции поперечного сечения клеефанерных плит следует вычислять по формуле

I_пр.ф. = I_ф + I_дЕ₀/Е_p = I_ф + I_д ^.n_ф ,

W пр.ф= I_пр.ф./y₀ - для нижней грани;

W’пр.ф= I_пр.ф/(h – y₀) - для верхней грани,

При расчете клеефанерной панели производят шесть проверок:

1._м = М_м/W  ПК ^. f_m,90,d

2.Проверка устойчивости сжатой верхней обшивки. Выполняется по формуле (7.63)

_с = М₀/(k_pf)  f_pc,0,d ,

3.Проверка прочности растянутой фанерной обшивки кровельных панелей должна выполняться по формуле

_p = М₀/W_пр.ф  k_pf_pt,0,d ,

4.Проверка прочности на скалывание ребер по клеевому шву в месте примыкания обшивки к ребрам выполняется по формуле

_к.ш = QS_пр/(I_прn_pb_p)  f_pv,0,d

5.Проверка прочности древесины ребер. Для ребристых панелей выполняется, как правило, по формуле

_д = М₀у/(I_пр.д) = (М₀у/I_пр.ф)n_ф  f_m,d k_x,

6. Проверка предельного прогиба клеефанерных плит. Выполняется по формуле

,

Расчет панелей с асбестоцементными обшивками

Проверка верхней асбестоцементной обшивки производится по формуле

,

где q_x - полная равномерно распределенная нагрузка; a - расстояние между продольными ребрами по осям.

Проверка прочности на 1-ое загружение:

,

где  - толщина листа (8-10 мм); b = 100 см; f_m,90,d = 11,5 МПа - расчетное сопротивление изгибу асбестоцементных листов.

Проверка прочности на 2-ое загружение:

и .

Проверка жесткости:
