76. Связи по фермам и колоннам одноэтажных промышленных зданий.

Связи необходимы для обеспечения геометрич неизм-ти покрытия, устойчивости сжатых элементов, для восприятия ветровой и крановой нагрузки, для устройства монтажа стропильных ферм.

Связи делятся на:

1)Горизонтальные связи по верхн поясам строп ферм (ГСВП);2)Гориз связи по нижн поясам строп ферм (ГСНП);3)Вертик связи м/ду фермами (ВС);4)распорки и растяжки.

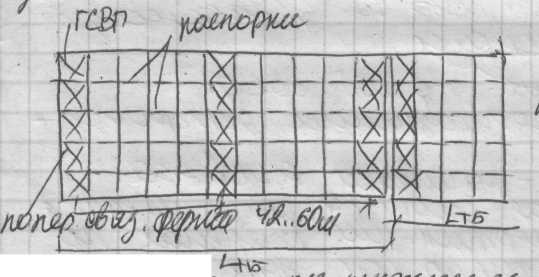

ГСВП включ в себя попер связев фермы(в торцах темпер блока, по длине блока на расст < 42..60м).Они обеспеч неизм-сть,увелич простр жестк-ть,уменьш попер перемещ поясов ферм. [λ]<220.

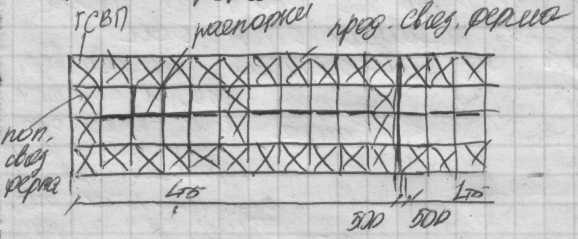

Г СНП располагаются в тех же шагах, что и поперечные связевые фермы по верхним поясам ферм (в торцах и на расстоянии 42…60 м).Кроме того, по нижним поясам устраиваются продольные связевые фермы в крайних панелях стропильных ферм. Растяжки соединяют нижние пояса при [λ]=400.

В С устан-ся между фермами ч/з 3;4 шага ферм для придания попер ж-сти и геометрической неизменяемости.ВС устраиваются при пролете ферм 18 – 24 м в торцах и в середине,при большем пролете – через каждые 6 м.

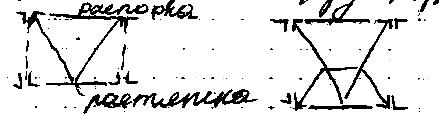

Вертикальные связи уст. м.д. фермами Система решетки может быть:

Если используются прогоны, то поперечные связи фермы по верхним поясам можно не устанавливать.Вертикальные связи по колоннам.

Для восприятия нагрузок рамы между собой соединяются:1)Подкрановые балки с тормозными устройствами;2)Подстропильными фермами;3)ригели фахверка.

Элементы, придающие геометрическую неизменяемость продольным рамам называются вертикальными связями по колоннам. Вертикальные связи по колоннам устраиваются:1)Верхние вертикальные – там же где и связи покрытия, т.е. у торцов температурных блоков,в промежутках м/ду шагами колонн ч/з 42-60 м,выше подкрановых к-ций.2)Нижние вертикальные связи устраиваются по оси темп-го блока или максимум по 2-м панелям относительно оси симметрии темп-го блока.

Нижние вертикальные связи при высоте 6 м – крестовые.

Если h_н >8 м – то устраиваются двухярусные связи.

76. Типы и особенности расчета металлических стропильных ферм.

Стропильные фермы покрытия могут опираться на стены ж/б, стальные колонны, подстропильные фермы. Сопряжение фермы и колонны может быть жестким и шарнирным. Типовые – 18, 24, 30, 36 м при различных типах сечений.

Современные фермы имеют стандартные размеры поясов, панели, высоты на опоре и в пролете.

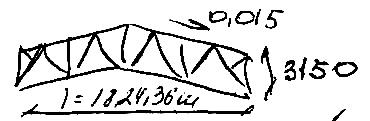

стропильные фермы нормальной высоты и парных уголков 18, 24, 36 м; высота пояса на опоре 3150 мм, уклон 0,015.

Стропильные фермы пониженной высоты (постоянной) из парных уголков, пролетом 18, 24 м только для проф. настила h₀ = 2250 мм.

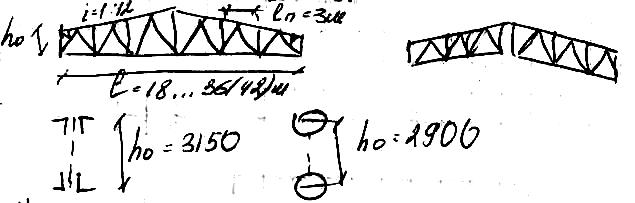

Фермы из широкополочных тавров постоянной высоты h₀ = 3150 = const. Пролет 18, 24, 30, 36 м.

Фермы из широкополочных двутавров постоянной высоты h₀ = 3150 = const. Пролет 18, 24, 30, 36 м. Решетка выполняется из труб или двутавров.

Из широкополочных тавров с перекрестной решеткой и одинаковых уголков.

L = 18, 24, 30 м.

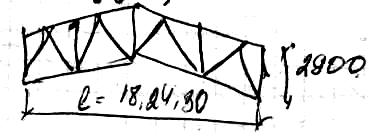

6. Фермы из труб прямоугольного профиля высотой 2900, пролетом 18…30 м, h =2 м.

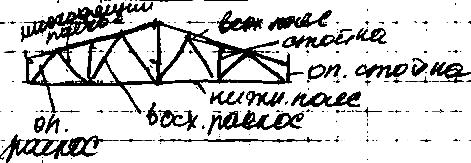

Типы ферм

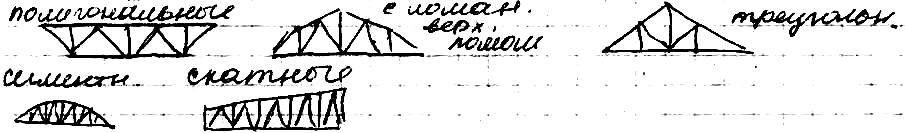

По очертанию фермы бывают:

Типы решеток:

Расчет ферм

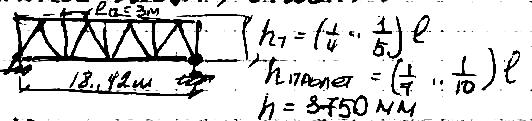

Унифицированные размеры ферм – пролет, длина панели, высота.

Нагрузки на ферму:

1.постоянные (собственный вес γ_f=1,05, кровля, утеплитель, плита)

2.временные нагрузки – снег γ_f =1,5; подвесной транспорт, осветительная аппаратура, пыль, технич оборудование и т.д.

Расчетные схемы ферм могут быть двух видов в зависимости от способов опирания: шарнирная и жесткая.

Далее определяем усилия в стержнях графическим или аналитическим методом. Сжатые стержни проверяем на усилие в 2-х плоскостях а) в плоскости фермы (х-х), б) из плоскости фермы (у-у).
