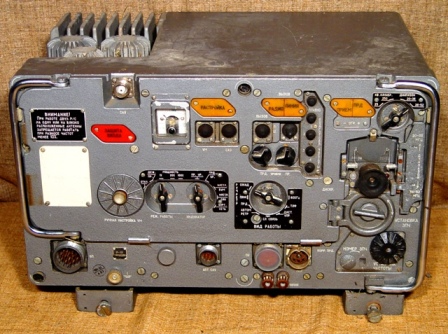

Радіостанція р-111.
Возима, метрового діапазону, із частотною модуляцією й можливістю тонального виклику кореспондента призначена для забезпечення двостороннього телефонного зв'язку між рухомими об'єктами в ланці керування корпус - бригада - батальйон.
Діапазон робочих частот: 20 - 52 МГц
Діапазон робочих частот радіостанції
розбитий на два поддиапазона : 20.0 - 36.0 МГц
36.0 - 52.0 Мгц
Кількість робочих частот 950.
Кількість ЗПЧ 4 ЗПЧ, що механічно встановлюють задану частоту й положення органів настроювання антени.
Потужність передавача : 60 – 100 Вт
(2 х ГУ-50)
Чутливість приймача 1,5 мкВ
Девіація частоти передавача : 5 кГц
Вид роботи - тлф ЧМ
- Черговий прийом.
Антени: - АШ-3,4 метри
- АШ-1,5 на 11-ти метрової
телескопічній щоглі
- ШДА-10м.
Дальність зв'язку:
- АШ-3,4 метри 35км
- АШ-1,5 піднятої
на 11-ти метровій телескопічній щоглі 60 км
- ШДА-10м 75 км
Джерело живлення: 27 У (борт мережа)
Маса: 100 кг.
Діапазон температур: -50/+50

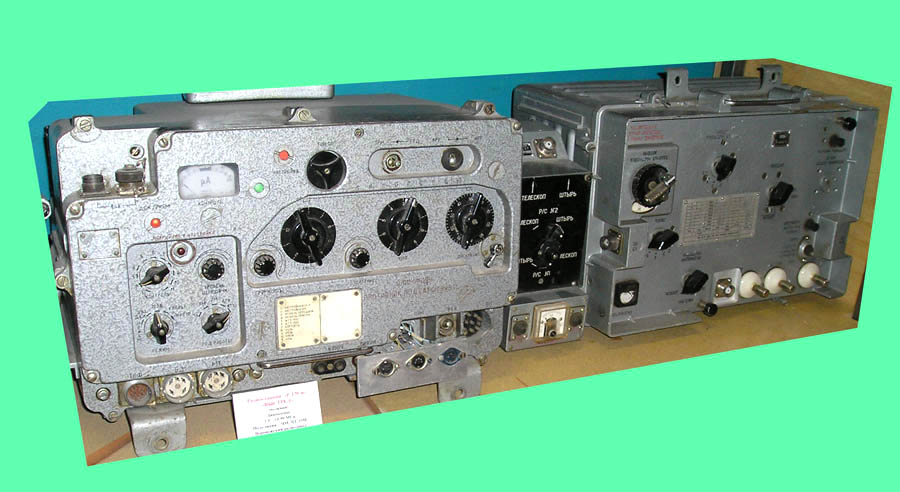

Радіостанція р-130м.
Танкова, лампова, симплексна, телефонно-телеграфна, КВ, з однополосною модуляцією, із кварцовою стабілізацією частоти, радіостанція призначена для забезпечення двостороннього телефонного зв'язку між рухомими об'єктами в ланці керування корпус - бригада - батальйон.
Радіостанція має дискретну сітку частот і забезпечує безпошукове входження у зв'язок і ведення зв'язку без підстроювання на фіксованих частотах з однотипними радіостанціями.
Радіостанція забезпечує:
- прийом і передачу телефонних сигналів при однополосної модуляції (ОМ) SSB;
- прийом телефонних сигналів при амплітудній модуляції (АМ);
- передачу телефонних сигналів при однополосній модуляції з несучою;
- прийом і передачу телеграфних сигналів при амплітудній маніпуляції (АТШ і АТУ);
- передачу телеграфних сигналів при частотній маніпуляції (ЧТ) ЧТ-500;
- черговий прийом у всіх зазначених видах робіт, крім частотної маніпуляції (ДЕЖ.ПРИЙОМ);
- передачу телеграфних сигналів з використанням апаратури швидкодії зі швидкістю - телеграфування до 150 бод (ЧТ
Діапазон частот 1.5 - 10.99 MГц (10 піддіапазонів)
Кількість робочих частот 950.
Крок сітки частот 10 кГц
Вид роботи - тлф АМ
- тлф ОМ
- тлг АТУ
- тлг АТШ
- Деж. пр.
Потужність передавача:
- на 1, 2 піддіапазонах не менш 12-14 Вт
- на інших піддіапазонах не менш 30-40 Вт
Чутливість приймача:
(при співвідношенні сигнал/шум 3 до 1):
у режимі АТУ не гірше 2 мкВ
у режимі АТШ не гірше 5 мкВ
у режимі ОМ не гірше 3 мкВ
у режимі АМ не гірше 10 мкВ
Споживаючий струм (пер.-пр.) не більше 13/3.5 А
Джерело живлення: бортова мережа постійного струму
26 В ±15%
Антени:
варіант А: - антена "Штир-4м";
- антена "Похилий промінь" 17 м і вкорочена 10 м;
- антена "Симетричний вібратор"
2 х 25 м і 2 х 15 м;
- антена зенітного випромінювання;
варіант Т: - антена "Штир-4м";
- антена зенітного випромінювання;
- антена "Симетричний вібратор"
2 х 25 м і 2 х 15
Дальність зв'язку, км. :
- АШ-4 50
- "Похилий промінь" (АШ-10) 75
- АЗВ, “СВ” 350
- Маса ( варіант-А/вариант-Т), кг: 90/120
Діапазон температур - 40 ... + 50° С
Основні блоки радіостанції мають наступні позначення на шильдиках:
"Р-130М-1" – прийомопередавач;
"Р-130М-2" - блок живлення підсилювача потужності (БП-260);
"Р-130М-3" - виносний погоджувальний пристрій, ( ВСУ-А) варіанта А;
"Р-130М-4" - виносний погоджувальний пристрій, ( ВСУ-ТМ) варіанта Т;
"Р-130М-5" - симметрируюча приставка (ПС);
"Р-1З0М-6" - блок регулювання (БР);
"Р-130М-7" - блок узгодження (БC).
