В ГКБ "Южное"
разработана большая номенклатура
специальных малогабаритных
твердотопливных двигателей (РДТТ),
аккумуляторов давления (ПАД) и
газогенераторов (ГГ) для ракет
стратегических и космических комплексов.
В их конструкции
заложен ряд принципиально новых
технических решений.
С их помощью
решен широкий круг технических задач:
минометный старт
ракеты;
минометное
разделение ступеней ракеты;
заклон ракеты
при минометном старте;
изменение
геометрии надувного наконечника
головного обтекателя;
увеличение
высотности сопла маршевого двигателя;
отделение и увод
с траектории ракеты различных объектов;
управление
полетом частей ракеты;
выброс с ракеты
объектов и обеспечение их полета с
заданной скоростью;
стабилизация
объектов вращением.
Высокая надежность;
высокая стойкость
к воздействию внешних эксплуатационных
факторов (температуры, вибрации,
влажности, электростатических и
электромагнитных полей, поражающих
факторов ядерного взрыва для двигателей
военного назначения);
большой опыт
успешной эксплуатации на различных
ракетах-носителях космического и
военного назначения.
Номенклатура разработанных РДТТ, ПАД
и ГГ
По
типу топлива:
смесевое
с температурой горения от 1200 до 3300 К
и содержанием алюминия от 0 до 18%;
баллиститное
с температурой горения от 1600 до 2800 К;
специальное
низкотемпературное топливо с
температурой продуктов газификации
800 К.
По
массе топливного заряда:
от 0,006 до 120 кг.
По
способу крепления заряда:
смесевое
топливо - вкладной и прочноскрепленный
заряд;
баллиститное
топливо – вкладной заряд, вклеенный
в теплозащитный стакан.
По
применяемым материалам корпусов:
сталь
с прочностью до 1570 МПа;
алюминиевый
сплав с прочностью до 510 МПа;
титановый
сплав с прочностью до 1080 МПа.
По
конструктивным особенностям:
классическая
схема (прямое сопло);
угол
наклона оси сопла к оси двигателя от
0 до 2,36 рад;
кососрезанное
сопло;
с
клапаном-газораспределителем;
односопловой,
двухсопловой, четырехсопловой, с
рассекателем струи (для ПАД);
в
форме сегнерова колеса;
запуск
со стороны сопла;
запуск
от электрического и механического
пиропатронов.
По
баллистическим характеристикам:
По
форме диаграммы изменения тяги
(расхода):

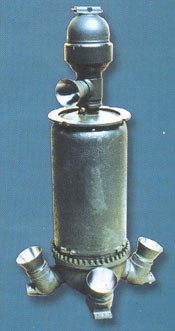

Ракетный двигатель РД-293
|
Состоит из
двух сблокированных двигателей.
Основной двигатель, создающий тягу
по оси блока, имеет четыре тянущих
сопла. Дополнительный двигатель
создает тягу перпендикулярно оси
блока.
|
Наименование
характеристики
|
Значение
|
Топливо
|
баллиститное
|
Импульс тяги
в пустоте по оси блока, кгс
|
5700
|
Максимальная
тяга в пустоте, кгс·с
|
5000
|
Время работы,
с
|
1,1…1,6
|
Импульс тяги
в пустоте перпендикулярно оси блока,
кгс·с
|
200
|
Максимальная
тяга, кгс
|
4000
|
Время работы,
с
|
0,13
|
Масса блока
двигателей, кг
|
67
|
Диаметр, мм
|
290
|
Длина, мм
|
1080
|
Ракетные двигатели типа РД-127
Семейство
ракетных двигателей типа РД-127
состоит из 25 единиц. Двигатели
выполнены по одной конструктивной
схеме, имеют одно посадочное место
и по диаметру объединены в четыре
группы. Все двигатели имеют
воспламенение со стороны сопла.
Семейство двигателей может обеспечить
практически любое значение импульса
тяги в пределах 5-300 кгс·с при разбросах
1-2%.
|
|
Наименование
характеристики
|
Значение
|
Топливо
|
смесевое
|
Тяга в пустоте,
кгс
|
200…6300
|
Максимальное
время работы, с
|
0,17
|
Масса двигателя,
кг
|
1,15…7,49
|
Диаметр, мм
|
82…128
|
Длина, мм
|
177…282
|
Ракетные двигатели типа РД-273
Семейство
двигателей закрутки космического
объекта, выполненных по схеме
сегнерова колеса и отличающихся
габаритами и величиной импульса
тяги.
|
|
Наименование
характеристики
|
Значение
|
Топливо
|
баллиститное
|
Импульс тяги
в пустоте, кгс·с
|
2,4…200
|
Максимальная
тяга в пустоте, кгс
|
7…600
|
Время работы,
с
|
0,45…0,5
|
Масса двигателя,
кг
|
0,6…12
|
Диаметр, мм
|
40…125
|
Длина, мм
|
472…1830
|
Ракетные двигатели типа РД-284
Семейство из
четырех двигателей, выполненных по
одинаковой конструктивной схеме и
отличающихся только углом наклона
оси сопла.
|
|
Наименование
характеристики
|
Значение
|
Топливо
|
баллиститное
|
Импульс тяги
в пустоте, кгс·с
|
3800
|
Максимальная
тяга в пустоте, кгс
|
17000
|
Время работы,
с
|
0,31…0,54
|
Масса двигателя,
кг
|
63
|
Диаметр, мм
|
280
|
Длина, мм
|
820
|
Ракетный двигатель РД-271
Двигатель
имеет кососрезанное сопло под углом
200 к оси двигателя.
|
|
Наименование
характеристики
|
Значение
|
Топливо
|
баллиститное
|
Импульс тяги
в пустоте, кгс·с
|
775
|
Время работы,
с
|
0,5…1,1
|
Масса двигателя,
кг
|
9
|
Диаметр, мм
|
145
|
Длина, мм
|
562…575
|

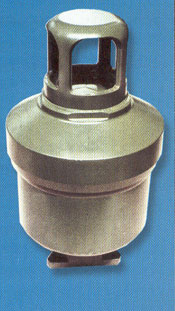

Пороховые аккумуляторы давления типа
ПАД-213
|
Семейство
состоит из двух типоразмеров ПАД.
Характеризуются малым временем
работы (менее 0,15 с) и высокой
стабильностью расходных характеристик.
|
Наименование
характеристики
|
Значение
|
Топливо
|
смесевое
|
Температура
продуктов сгорания, К
|
3200
|
Масса топлива,
кгс
|
1,2…2,1
|
Время работы,
с
|
0,08…0,15
|
Максимальное
рабочее давление, кгс/см2
|
170
|
Диаметр, мм
|
205
|
Длина, мм
|
349…391
|
Пороховые аккумуляторы давления типа
ПАД-215
|
Семейство
состоит из двух типоразмеров ПАД.
Характеризуются малым временем
работы (менее 0,15 с) и высокой
стабильностью расходных характеристик.
|
Наименование
характеристики
|
Значение
|
Топливо
|
баллиститное
|
Температура
продуктов сгорания, К
|
1600
|
Масса топлива,
кгс
|
0,006…0,035
|
Время работы,
с
|
0,1…1,1
|
Максимальное
рабочее давление, кгс/см2
|
200…250
|
Диаметр, мм
|
42
|
Длина, мм
|
128
|
Пороховые аккумуляторы давления типа
ПАД-243
|
Семейство ПАД,
состоящее из 6 типоразмеров,
характеризующихся прогрессивным
законом изменения расхода и
стабильностью характеристик.
|
Наименование
характеристики
|
Значение
|
Топливо
|
смесевое и
баллиститное
|
Температура
продуктов сгорания, К
|
1600…3000
|
Масса топлива,
кгс
|
1,3…120
|
Время работы,
с
|
0,4…4,5
|
Максимальное
рабочее давление, кгс/см2
|
150…400
|
Прогрессивность
расходной характеристики (отношение
максимального расхода к минимальному)
|
2…8
|
Диаметр, мм
|
200…810
|
Длина, мм
|
320…800
|
Ракетный двигатель РД-186
|
Семейство
состоит из двух типоразмеров ПАД.
Характеризуются малым временем
работы (менее 0,15 с) и высокой
стабильностью расходных характеристик.
|
Наименование
характеристики
|
Значение
|
Топливо
|
баллиститное
|
Импульс тяги
в пустоте, кгс
|
74
|
Максимальная
тяга в пустоте, кгс·с
|
350
|
Масса топлива,
кгс
|
0,3…0,55
|
Максимальное
рабочее давление, кгс/см2
|
2,1
|
Диаметр, мм
|
94
|
Длина, мм
|
281
|
Ракетный двигатель РД-152
Тяга двигателя
возрастает по прогрессивному
экспоненциальному закону от 30 до
600 кгс. Система запуска - пиропатроном
ударного типа со ступенью предохранения.
|
Наименование
характеристики
|
Значение
|
Топливо
|
смесевое
|
Время работы,
с
|
9,6…13
|
Масса топлива,
кгс
|
18,3
|
Диаметр, мм
|
182
|
Длина, мм
|
485
|
В ГКБ "Южное"
разработана большая группа малогабаритных
ракетных двигателей на твердом топливе
и пороховых аккумуляторов давления,
которые выполняют в процессе старта
и полета ракет широкий круг технических
задач по обеспечению минометного
старта, разделения и торможения
ступеней, увода с траектории и
стабилизации вращением отдельных
элементов ракеты, задействования
силовых приводов. Малогабаритные РДТТ
и ПАДы могут быть применены и для
решения отдельных народнохозяйственных
задач: создания кратковременных малых
и больших усилий, получение газообразного
рабочего тела для приведения в действие
каких-либо механизмов, для вытеснения
жидкости и порошка в пожарных установках.
|
тичном
опорном шарнире, обеспечивающее
круговую диаграмму создания управляющего
усилия по каналам тангажа и рыскания.
арное
сопло с телескопическим сдвигаемым
насадком раструба.
