Задача 2.
Визначення освітленості точковим способом
№ вар. |
Сила світла, І0, кД
|
Висота, h, м
|
Визначити
освітленість (до значення Е≤
25 Лк) в точках на підлозі з інервалом
1 м, починаючи з точки О (під лампою) і
побудувати графік залежності
Освітленість

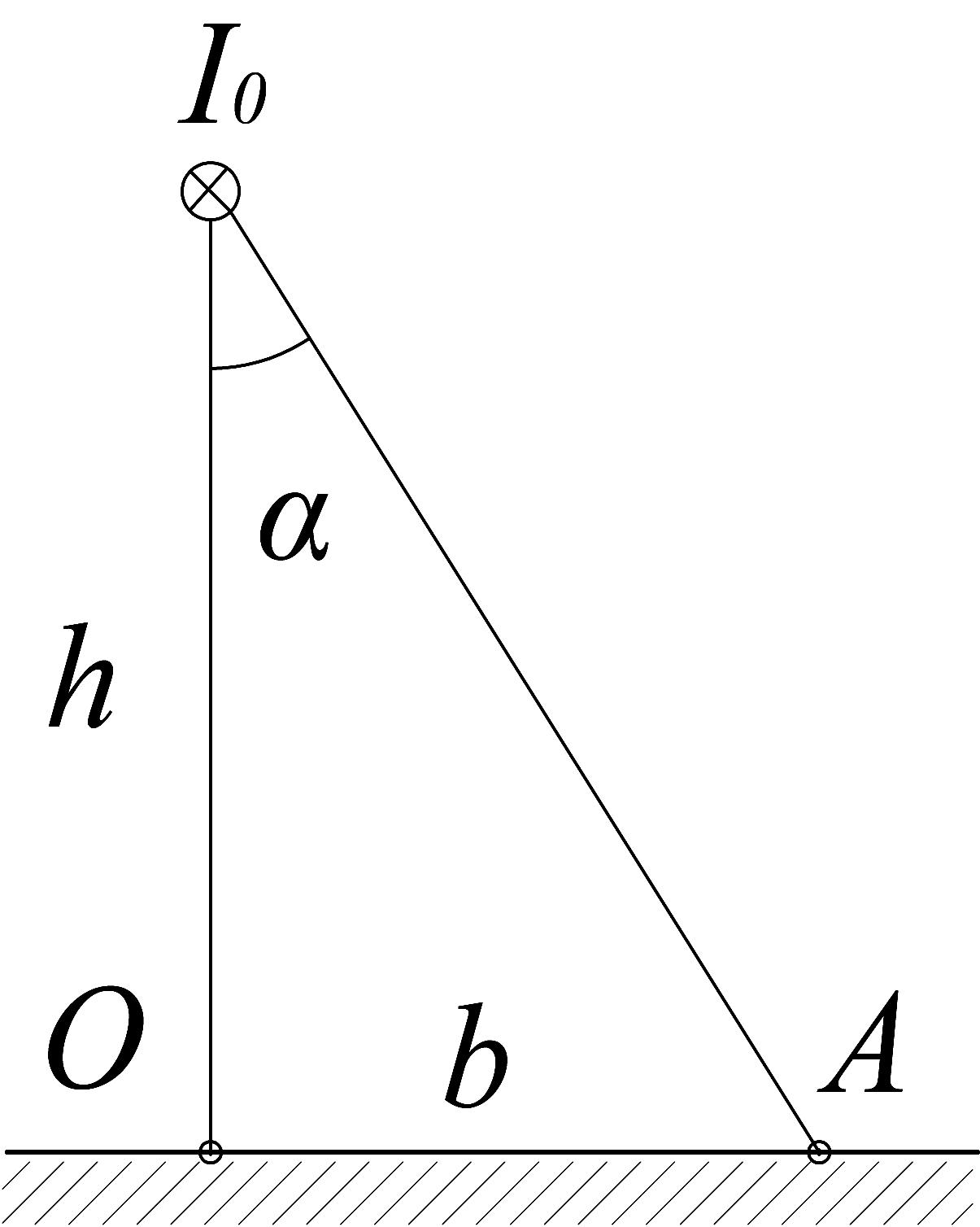

в точці А визначається за формулою
де
Наприклад, І0 = 2500 кД, а h = 5 м. Тоді

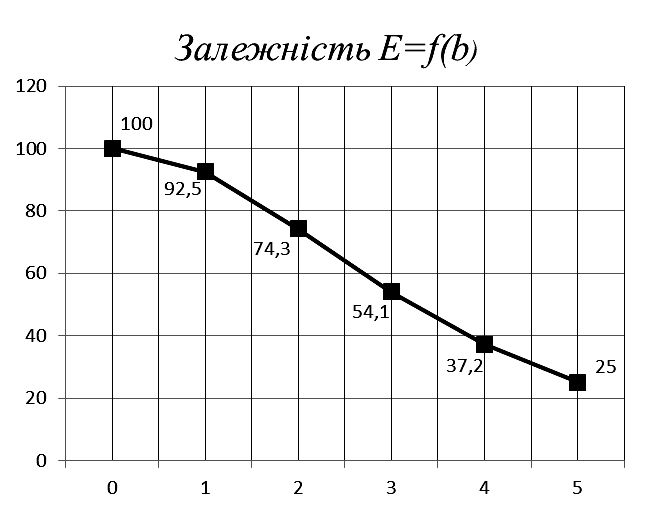

b, м 0 1 2 3 4 5 cos α 1 0,981 0,928 0,857 0,781 0,707 E, Лк 100 92,5 74,3 54,1 37,2 25
|
1 |
1600 |
5 |
|
2 |
3200 |
6 |
|
3 |
3600 |
7 |
|
4 |
4800 |
8 |
|
5 |
2400 |
5 |
|
6 |
3600 |
6 |
|
7 |
4000 |
7 |
|
8 |
4200 |
8 |
|
9 |
3000 |
5 |
|
10 |
4200 |
6 |
|
11 |
4800 |
7 |
|
12 |
5200 |
8 |
|
13 |
3600 |
5 |
|
14 |
4800 |
6 |
|
15 |
5400 |
7 |
|
16 |
6200 |
8 |
|
17 |
4000 |
5 |
|
18 |
5200 |
6 |
|
19 |
5800 |
7 |
|
20 |
6600 |
8 |
|
21 |
4800 |
5 |
|
22 |
6000 |
6 |
|
23 |
7200 |
7 |
|
24 |
7500 |
8 |
|
25 |
5400 |
5 |
|
26 |
6600 |
6 |
|
27 |
8400 |
7 |
|
28 |
9000 |
8 |
|
29 |
6600 |
5 |
|
30 |
8400 |
6 |
.
,
.
Задача 3.
Визначити необхідну кількість ламп типу (за варіантом завдання) для встановлення в класі, які мають Ф( Лм). Розміри класу (за варіантом завдання). В розрахунках прийняти ККД освітлювальної установки 0,6; коефіцієнт запасу 1,3; коефіцієнт нерівномірності розподілу освітлення 1,1. Норму штучного освітлення вибрати за таблицею.
Ф – світловий
поток; N – кількість ламп;
-
к.к.д. освітлювальної установки;
S - площа підлоги; z -коефіцієнт нерівномірності розподілу освітлення;
- коефіцієнт запасу:
1,3 для ламп розжарювання і
1.5 для люмінесцентних
ламп.
Норми освітленості для шкільних приміщень
Вид приміщення |
Норма освітленості ,Лк |
|
Лампи розжарювання |
Лампи люмінесцентні |
|
Класи, кабінети, майстерні (на робочих місцях) Класи, кабінети, майстерні (на підлозі) Кабінет креслення Швейна майстерня Кулінарія Спортивні зали(підлога) Аварійне освітлення Евакуаційне освітлення (на підлозі) |
150 25
300 200 100 50 7,5 0,5 |
300 50
500 400 200 75 15 1 |
№ вар. |
Розмір класу |
Тип лампи
|
1 |
6х10 |
Г200 |
2 |
7х8 |
Г1000 |
3 |
8х8 |
БИ-40 |
4 |
12х8 |
БИ-100 |
5 |
9х9 |
Б-40 |
6 |
9х8 |
Б-100 |
7 |
7х10 |
Б-200 |
8 |
6х9 |
ЛД-20 |
9 |
6х7 |
ЛД-40 |
10 |
7х7 |
ЛД-80 |
11 |
6х10 |
ЛХБ-20 |
12 |
7х8 |
ЛХБ-40 |
13 |
8х8 |
ЛХБ-80 |
14 |
12х8 |
Г-200 |
15 |
9х9 |
Г-1000 |
16 |
9х8 |
БИ-40 |
17 |
7х10 |
Б-200 |
18 |
6х9 |
Б-200 |
19 |
6х7 |
БИ-40 |
20 |
7х7 |
Г-1000 |
21 |
6х10 |
Г-2005 |
22 |
7х8 |
ЛХБ-40 |
23 |
8х8 |
ЛХБ-80 |
24 |
12х8 |
ЛХБ-20 |
25 |
9х9 |
ЛД-80 |
26 |
9х8 |
ЛД-40 |
27 |
7х10 |
Лд-20 |
28 |
6х9 |
Б-40 |
29 |
6х7 |
БИ-100 |
30 |
7х7 |
БИ-40 |
