Указания к выполнению задачи 1
Для определенной схемы выпрямителя задача сводится к расчету по номинальным данным напряжений и токов диодов и последующему их подбору по параметрам.
1. Рассчитать среднее значение прямого тока IVD0 и максимальное обратное напряжение Uoбр max диода по соответствующим заданной схеме выпрямителя выражениям: рис. 1,а – (1.1) и (1.2); рис. 1,б – (1.3) и (1.4); рис. 1,в – (1.5) и (1.6);
2. Подобрать тип диода по табл. 1.2.
Задача 2.
Параметрический стабилизатор напряжения (рис. 2.1) питает нагрузку Rн. Входное напряжение стабилизатора равно Uвх с пределами отклонения ±10%. Пределы изменения тока нагрузки 0…Iн max. Данные для соответствующего варианта приведены в табл. 2.1., электрические параметры стабилитронов – в табл. 2.2.
Подобрать тип стабилитрона и рассчитать сопротивление балластного резистора Rб для схемы стабилизатора.
Таблица 2.1
Исходные данные к задаче 2
№ вар. |
Uвх, В |
Uн, В |
Iн max, мА |
|
№ вар. |
Uвх, В |
Uн, В |
Iн max, мА |
1 |
7 |
4,7 |
65 |
|
11 |
14 |
9,1 |
6 |
2 |
7,5 |
5,1 |
17 |
|
12 |
15 |
10 |
25 |
3 |
9 |
5,6 |
50 |
|
13 |
16 |
11 |
7 |
4 |
9,6 |
6,2 |
5 |
|
14 |
18 |
12 |
20 |
5 |
10,5 |
6,8 |
35 |
|
15 |
19 |
13 |
10 |
6 |
10,5 |
7 |
5 |
|
16 |
20 |
14 |
15 |
7 |
11 |
7,5 |
4 |
|
17 |
22 |
16 |
7 |
8 |
12 |
8 |
10 |
|
18 |
25 |
18 |
12 |
9 |
12,5 |
8,2 |
20 |
|
19 |
27 |
20 |
10 |
10 |
13,5 |
9 |
10 |
|
20 |
30 |
22 |
15 |

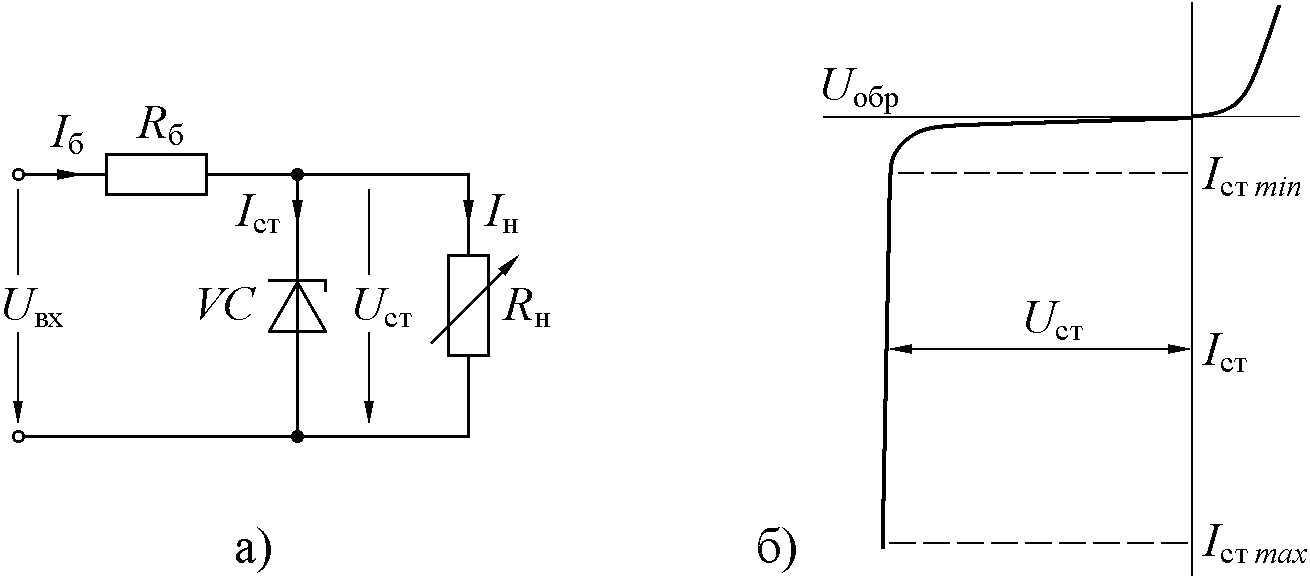

Рис. 2.1. Схема параметрического стабилизатора напряжения (а) и вольт-амперная характеристика стабилитрона (б)
Таблица 2.2
Электрические параметры стабилитронов
Тип |
Uст, В |
Iст min, мА |
Iст max, мА |
КС447А |
4,7 |
3 |
190 |
2С102А |
5,1 |
3 |
58 |
КС456А |
5,6 |
3 |
167 |
2С162А |
6,2 |
3 |
22 |
КС468А |
6,8 |
3 |
119 |
2С170А |
7 |
3 |
20 |
КС175А |
7,5 |
3 |
18 |
2С114А |
8 |
3 |
40 |
КС482А |
8,2 |
1 |
96 |
2С411Б |
9 |
3 |
36 |
2С191Ж |
9,1 |
0,5 |
16 |
КС510А |
10 |
1 |
79 |
2С516Б |
11 |
3 |
29 |
КС512А |
12 |
1 |
67 |
2С516В |
13 |
3 |
24 |
КС509А |
15 |
0,5 |
47 |
КС508В |
16 |
0,25 |
17 |
КС209Б |
18 |
0,5 |
35 |
КС509В |
20 |
0,5 |
31 |
КС522А |
22 |
1 |
37 |
