Методы возведения крупнопанельных и многоэтажных зданий.

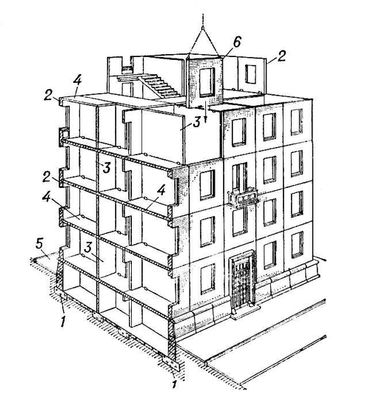

МНОГОЭТАЖНОЕ КРУПНОПАНЕЛЬНОЕ ЗДАНИЕ, включающее фундаменты, железобетонные панели наружных стен с парными выемками по боковым вертикальным граням в верхней и нижней их частях, панели поперечных и продольных внутренних стен с парными выступами на нижней грани и парными вырезами на обеих боковых гранях в верхней и нижней их частях, контактные упругие прокладки в швах между смежными панелями стен и между последними и опертыми на них по контуру плитами перекрытий, которые выполнены с парными пазами на продольных и одной из поперечных гранях для размещения выступов панелей внутренних стен и с парными вырезами по продольным граням, анкерные устройства в панелях стен и плитах перекрытий, стяжные болты, шайбы, гайки и раствор замоноличивания, размещенные в пазах, вырезах и выемках панелей и плит, отличающееся тем, что, с целью повышения устойчивости здания при сейсмических воздействиях с широким диапазоном периодов колебаний, упрощения сборки, повышения надежности и снижения металлоемкости, все панели и плиты выполнены предварительно напряженными с двухрядным струнным армированием в двухосном направлении, панели наружных и внутренних стен - соответственно с парными выемками и вырезами по верхней и нижней граням, плиты перекрытий - с парными вырезами по поперечным граням, а фундаменты - с анкерами напротив выемок и вырезов установленных на них панелей и плит, причем здание снабжено парными соединительными элементами, размещенными в выемках и вырезах панелей и плит и выполненными в виде парных отрезков тавра и уголка или швеллера с центральным ребром, имеющих парные цилиндрические отверстия в последнем и стенке тавр и продольные отверстия в стенке швеллеров или полках уголков и тавр, при этом арматура панелей и плит навита на верхнюю часть их анкерных устройств, а последние имеют наружные выпуски в виде парных проушин, причем парные швеллеры или уголки каждого узла соединения скреплены соответственно стенками или полками между собой и полками - с полками тавр стяжными болтами, шайбами и гайками , а ребра швеллеров или уголков и стенки тавр заведены между парными проушинами анкерных устройств панелей и плит и соединены с ними посредством фиксаторов.
Крупнопанельные конструкции наружных стен состоят из панелей, размер которых по высоте равен одному или двум этажам, а по ширине — одной или двум комнатам. Панели могут быть глухими (без проёмов), с оконными или дверными проёмами. По конструкции различают стеновые панели однослойные (сплошные) и многослойные (слоистые). Однослойные панели изготовляются из материалов, обладающих теплоизоляционными свойствами и одновременно способных выполнять несущие функции, например из лёгкого бетона, ячеистых бетонов, керамических пустотелых камней и т. п. Слоистые стеновые панели делаются двухслойными или трёхслойными; толщина их зависит от климатических условий района строительства и физико-технических свойств материалов, применяемых для утепляющего слоя и для наружных (несущих) слоев. Наружные слои панелей выполняются обычно из тяжёлого, лёгкого или плотного силикатного бетона, из кирпичной кладки, листовых материалов (асбестоцемента, стали, алюминия и др.). Для утепляющего слоя могут быть использованы пенополистирол, минераловатные жёсткие и полужёсткие плиты, ячеистые бетоны и т. п. Панели стен выпускаются заводами полностью отделанными с подготовленными под окраску поверхностями, с окнами и дверями, в панели вмонтированы трубопроводы отопительной и др. систем, электропроводка и т. д. Поверхность панелей наружных стен покрывается декоративным раствором или облицовывается керамической или др. отделочными плитками. После монтажа стыки между панелями заполняются цементным раствором, лёгким или обычным бетоном, а затем герметизируются с применением упругих прокладок и специальных мастик.
Монтаж каркасно-панельных зданий. Каркасно-панельные здания, как и здания других конструктивных схем, нужно монтировать таким образом, чтобы на всех стадиях возведения обеспечивалась жесткость смонтированной части здания.
Пространственную жесткость и неизменяемость каркаса в процессе монтажа обеспечивают технологической последовательностью установки элементов, т. е. до того, как будут сняты временные монтажные крепления, в работу конструкции должны быть включены все основные несущие элементы — колонны, ригели, распорные плиты, диафрагмы жесткости.
Монтаж конструкции ведут поярусно. Если длина колонн соответствует высоте этажа, то ярус принимают равным этажу; если колонны двухэтажные, то и ярус принимают в два этажа.
При возведении многоэтажных каркасно-панельных зданий применяют два метода монтажа: горизонтальный поэтажный и вертикальный по участкам здания на всю высоту.
Лучшая устойчивость и жесткость каркаса здания во всех стадиях монтажа и более равномерная осадка фундамента обеспечиваются мри поэтажном способе монтажа. Установку конструкций вышележащего яруса многоэтажного здания выполняют только после полного и окончательного проектного закрепления нижележащего этажа и по достижении бетоном в стыках нижнего яруса не менее 70 % проектной прочности. Если здание имеет значительные размеры в плане и разделено на секции температурными швами, то целесообразно вести монтаж но секциям на всю высоту, что дает возможность предоставить фронт для других работ..
Для возведения многоэтажных зданий могут быть использованы башенные, самоходные и козловые краны.
До начала монтажа колонн на перекрытие устанавливают одиночные или групповые кондукторы. Групповой кондукор представляет собой металлическую пространственную конструкцию с деревянным настилом для монтажников и тремя металлическими хомутами на каждом углу. Назначение хомутов — скрепить верхнюю н нижнюю колонны и дать возможность вывести монтируемую колонну в проектное положение. Колонны поочередно подают к месту установки и закрепляют в кондукторе двумя рядами хомутов с регулировочными винтами. Третий, самый нижний ряд хомутов закрепляют за оголовок нижележащего яруса. После того как колонны установлены, производят их выверку, причем рихтовку основания их — центрирование — производят винтами хомутов, закрепленных ближе к основанию, а выведение на вертикаль осуществляют рядами верхних хомутов.
*12*
Методы монтажа конструкций одноэтажных промзданий из сборного железобетона.
Дифференцированный или раздельный метод характеризуется установкой однотипных конструктивных элементов, включая их временное и окончательное закрепление. Для одноэтажных промышленных зданий сначала устанавливают все колонны, затем все подкрановые балки, при последней проходке монтажного крана навешивают стеновые элементы.
Комплексный метод предусматривает последовательную установку, временное и окончательное закрепление разных конструктивных элементов, составляющих каркас одной ячейки здания. Установка элементов другой ячейки начинается после проектного закрепления конструкций предыдущей ячейки. Достоинство этой схемы - возможность раньше приступить к последующим отделочным работам и установка технологического оборудования в ячейках, законченных монтажом.
Смешанный или комбинированный метод представляет собой сочетание раздельного и комплексного методов. Монтаж смешанным методом наиболее часто применяют для одноэтажных промышленных зданий из сборного железобетона. В первом монтажном потоке устанавливают все колонны, во втором потоке - по ячейкам монтируют подкрановые балки, стропильные фермы и панели покрытия, в третьем потоке навешивают стеновые панели. Метод эффективен когда имеется возможность обеспечить каждый монтажный поток самостоятельными монтажными средствами. Монтаж с необходимым смещением во времени может быть обеспечен всеми тремя монтажными механизмами, что приводит к значительному сокращению сроков монтажных работ.
Одноэтажные промышленные здания легкого типа монтируют преимущественно раздельным методом, тяжелого типа - комплексным, но основным методом монтажа подобных зданий является смешанный способ.
Здания легкого типа монтируют самоходными стреловыми кранами на гусеничном ходу и пневмоколесном ходу. Среднего типа - самоходными стреловыми, козловыми и башенными кранами. Тяжелого типа - башенными кранами большой грузоподъемности в сочетании с гусеничными и мачтово-стреловыми в качестве вспомогательных.
