На последних изображениях рисунка вырезана четверть модели для лучшего представления результатов построения.

Теперь необходимо создать чертежи этой модели. AutoCAD позволяет упростить выполнение этой задачи.

Рис.57

В AutoCAD имеется возможность работать в двух режимах. В пространстве модели и в пространстве листа. Всю предшествующую работу мы произвели в пространстве модели. В этом случае работа производится в трехмерном пространстве, а во втором случае в двумерном. По умолчанию загружается трехмерный режим – закладка Модель (Model) в нижней части экрана. Для перехода в пространство листа нужно открыть закладку Лист1(Layout1) находящуюся рядом с закладкой Модель (Model). При переходе в пространство листа пиктограмма изображающая оси координат принимает вид изображенный на Рис.57.

Рис.57

Пиктограмма пространства листа.

Если вы выполняете только двумерный чертеж, то не имеет значения, работаете ли вы в пространстве листа или в пространстве модели.

Интерес представляет создание видов твердотельных объектов в пространстве листа. Наша задача познакомиться с правилами выполнения разрезов и сечений, поэтому мы будем использовать возможности AutoCAD несколько в упрощенном виде.

Сделаем две дополнительные копии созданной нами модели и расположим копии так, чтобы это напоминало три проекции модели (Рис.58). Откроем закладку Лист1 (Layout1) в нижней части экрана. На экране всплывет окно настройки принтера Page Setup-Layout1. Ничего не будем изменять в этом окне – просто нажмем ОК. На экране появится изображение листа, показанное на Рис.59. Дважды щелкнем мышью в

середине экрана. Появится жирная рамка. Теперь можно подвигать изображение и изменить масштаб, чтобы рационально заполнить поле чертежа. Создадим профиль для этого изображения.

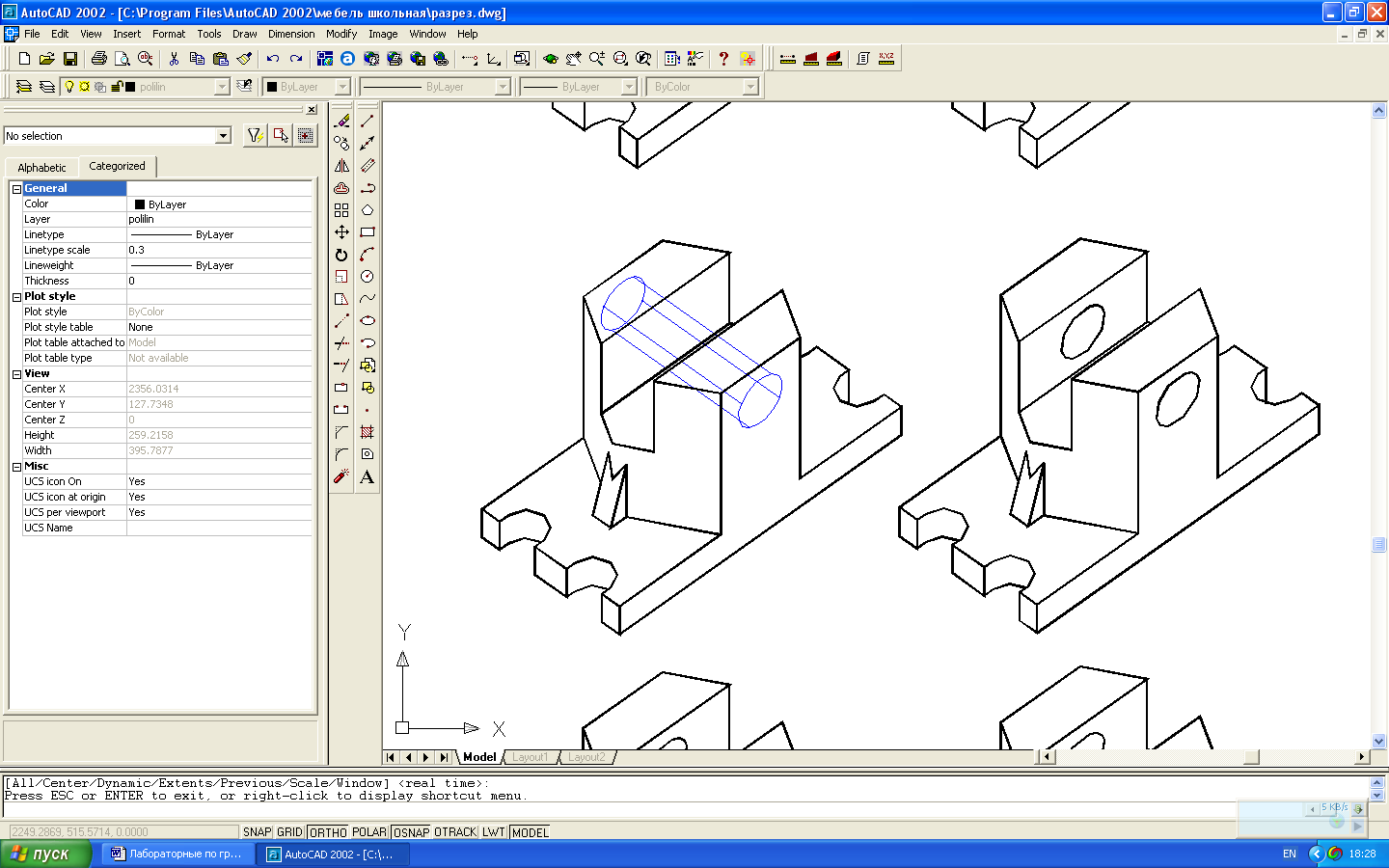

Рис.58

Три копии твердотельной модели расположенные в виде трех проекций.

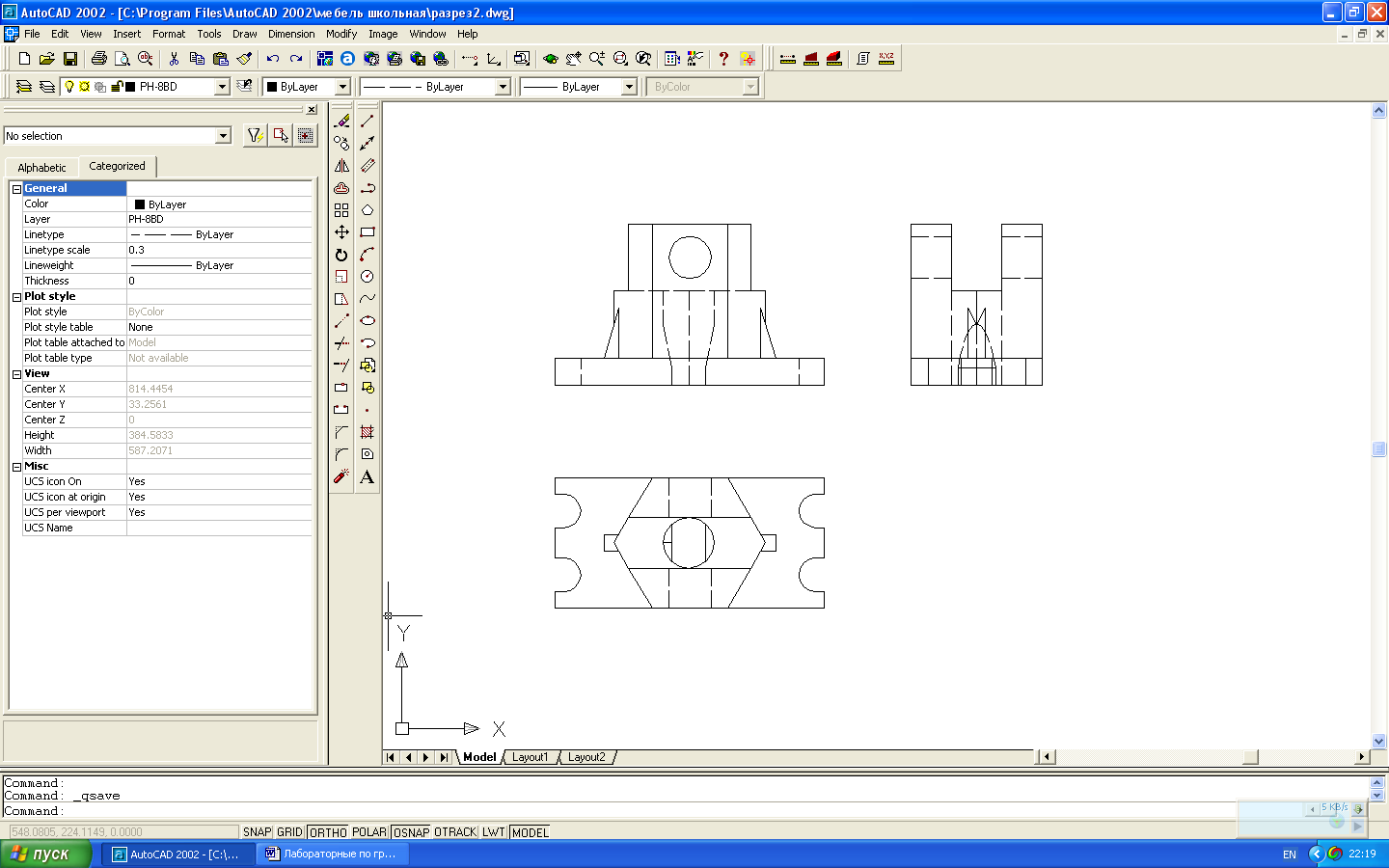

Рис.59

Пространство листа

Команда: _Solprof

(Command: _Solprof)

Выберите объекты; (выберем рамкой все виды.)

(Select object: )

Изображать скрытые линии профиля на отдельном слое?[Да/Нет] <Да>: Да

(Display hidden profile lines on separate layer? [Yes/No] <Yes>: Y

Проецировать линии профиля на плоскость? ?[Да/Нет] <Да>: Да

(Project profile lines onto a plane? [Yes/No] <Yes>: Y)

Удалить касательные ребра? [Да/Нет] <Да>: Да

(Delete tangential edges? [Yes/No] <Yes>: Y)

Выбрано 3 тела

(3 solids selected.)

Т еперь если открыть окно слоев, то можно увидеть новые слои. Слои имеющие в названии букву Н(Hidden) – будут для невидимых линий, а слои имеющие в названии букву V(View) – для видимых линий. Осталось заменить тип линий в окне свойств слоев, для невидимых линий на штриховые и заготовка для чертежа будет готова. Для этого откроем в меню Формат (Format) опцию Слой (Layer) и в появившемся окне слоев, в слое с буквой Н, щелкнем ЛКМ в графе “Тип линий” по слову “Continuous”. Откроется окно типов линий.

Рис.60
