4 Графический интерфейс пользователя компьютерной программы
Графический интерфейс пользователя программы показан на рис.8.
Рис.8.

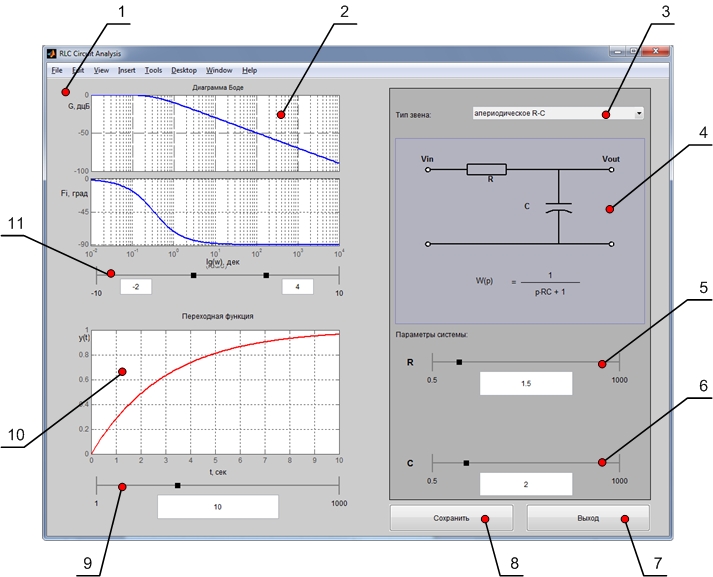

Цифрами на рис 8. обозначены следующие элементы: 1- основное окно программы (содержит элементы управления программой и отображения полученных результатов); 2 - окно вывода результатов построения ЛЧХ; 3 - выпадающий список, позволяющий осуществить выбор типа исследуемого звена; 4 - окно для вывода схемы и передаточной функции звена; 5,6 - ползунковые регуляторы (предназначены для изменения параметров звена - сопротивления, емкости, индуктивности); 7,8 - кнопки, позволяющие выйти из программы расчета, а также сохранить полученные результаты в Exel файл; 9,11 - ползунковые регуляторы (предназначены для изменения отображения построенных графиков ЛАЧХ, ЛФЧХ и переходной функции по оси абсцисс); 10 - окно вывода переходной функции.
Работа с пользовательским интерфейсом.
При выполнении лаб. работы необходимо:
выбрать требуемый тип исследуемого звена, используя выпадающий список 3;
установить параметры звена при помощи ползунковых регуляторов 5,6 либо посредством ввода числа (в MATLAB десятичная часть числа отделяется точкой, а не запятой) в область, расположенную под ползунковым регулятором;
настроить вид полученных графиков, используя ползунковые регуляторы 9,11 так, чтобы они полностью занимали площадь окна.
сохранить полученные результаты при помощи кнопки «Сохранить» 8;
после завершения исследования всех типов звеньев закрыть программы при помощи кнопки «Выйти»
Сохранение результатов работы.
Полученные результаты необходимо сохранить в Exel-файл при помощи кнопки «Сохранить» 8 рис. 8.
После нажатия на кнопку появится окно для ввода названия файла рис. 9,а. При успешной записи результатов появится соответствующее окно рис 9,б.
а) б)
Рис. 9.
Exel-файл с результатами опыта сохраняется в текущей директории 1 системы MATLAB рис. 8. В браузере файловой структуры 2 доступен к просмотру список файлов располагающихся в текущей директории, т.о. можно проверить наличие созданного Exel- файла.
Внимание: На каждый тип звена необходимо сохранять свой Exel-файл.
.
5.Программа работы
5.1 Исследовательская часть
1.Создать рабочий файл, открыть рабочее окно компьютерной программы в среде MatLab для исследования апериодического звена 1-го порядка и ввести параметры звена в соответствии с вариантом задания, приведенные в таблице 1 .
Таблица 1
Параметры структурных звеньев
№ варианта |
Апериодическое звено 1-го порядка |
Колебательное звено 2-го порядка |
|||||
R |
L |
R |
C |
R |
L |
C |
|
1 |
20 |
0,02 |
- |
- |
32 |
0,1 |
0,0001 |
2 |
15 |
0,03 |
- |
- |
100 |
0,1 |
0,00001 |
3 |
10 |
0,03 |
- |
- |
316 |
0,1 |
0,000001 |
4 |
12,5 |
0,05 |
- |
- |
22 |
0,05 |
0,0001 |
5 |
16 |
0,08 |
- |
- |
70 |
0,05 |
0,00001 |
6 |
1,25 |
0,01 |
- |
- |
224 |
0,05 |
0,000001 |
7 |
2 |
0,02 |
- |
- |
10 |
0,01 |
0,0001 |
8 |
- |
- |
40 |
0,001 |
32 |
0,01 |
0,00001 |
9 |
- |
- |
60 |
0,001 |
100 |
0,01 |
0,000001 |
10 |
- |
- |
400 |
0,0002 |
12 |
0,015 |
0,0001 |
11 |
- |
- |
100 |
0,001 |
38 |
0,015 |
0,00001 |
12 |
- |
- |
200 |
0,001 |
122 |
0,015 |
0,000001 |
13 |
- |
- |
300 |
0,001 |
4,5 |
0,002 |
0,0001 |
14 |
- |
- |
400 |
0,001 |
14 |
0,002 |
0,00001 |
15 |
- |
- |
500 |
0,001 |
45 |
0,002 |
0,000001 |
2.Выполнить расчет переходной функции и ЛЧХ апериодического звена 1-го порядка для заданных параметров. Вывести результаты расчетов в Exel- файл.
3.Уменьшить индуктивность катушки или емкость конденсатора цепи в 2 раза. Повторить расчет и вывод результатов.
4. Открыть рабочее окно компьютерной программы в среде MatLab для исследования колебательного звена 2-го порядка и ввести параметры звена в соответствии с вариантом задания.
5.Выполнить расчет переходной функции и ЛЧХ колебательного звена 2-го порядка для заданных параметров. Вывести результаты расчетов в Exel- файл.
8.Уменьшить сопротивление резистора R в два раза, повторить расчеты и вывод результатов.
9.Увеличить сопротивление резистора R в два раза относительно исходной величины, повторить расчеты и вывод результатов.
