А.Н. Пудовкин

Инженерная геодезия

МЕТОДИЧЕСКИЕ УКАЗАНИЯ К РАСЧЕТНО-ГРАФИЧЕСКОМУ ЗАДАНИЮ

ПО ТЕМЕ «ВЕРТИКАЛЬНАЯ ПЛАНИРОВКА НА ОСНОВАНИИ НИВЕЛИРОВАНИЯ ПО КВАДРАТАМ»

Рекомендовано к изданию Редакционно-издательским советом

Кумертауского филиала ОГУ

К умертау 2013

Пудовкин А.Н.

П Инженерная геодезия: методические указания к расчетно-графическому заданию для студентов очного обучения строительных специальностей / А.Н. Пудовкин. – Кумертау: Кумертауский филиал ОГУ, 2011. – 12 с.

Содержание и объем расчетно-графического задания соответствует рабочей программе по инженерной геодезии по программам высшего профессионального образования очного обучения направления «Строительство».

	 Пудовкин А.Н., 2011
	 Кумертауский филиал ОГУ, 2011

Содержание

		с.
	Введение	4
	Порядок выполнения расчетно-графического задания	5
	Список использованных источников	12

Введение

Преобразование естественного рельефа на территории строительной площадки в поверхность, удовлетворяющую техническим требованиям данного сооружения, называется вертикальной планировкой.

В зависимости от условий эксплуатации возводимых сооружений различают случаи вертикальной планировки под горизонтальную или наклонную площадку. Основой для составления проекта вертикальной планировки служат топографические планы местности в масштабах 1:1000 – 1:500, полученные в результате нивелирования поверхности по квадратам.

В данном пособии рассматривается случай вертикальной планировки под горизонтальную площадку. Это предусматривает соблюдение нулевого баланса земляных работ, т. е. равенство объема насыпи и выемки грунта на строительной площадке.

Окончательным графическим документом вертикальной планировки является картограмма земляных работ, на которой указываются фактические, проектные и рабочие отметки вершин, положение линии нулевых работ и значения объемов насыпи или выемки грунта по однородным квадратам.

Порядок выполнения расчетно-графического задания

1. Рассчитать журнал нивелирования привязочного хода (табл. 1 или табл. 2).

Отметку репера Р_П – 11 взять из таблицы 5 в соответствии с вариантом.

Таблица 1 – Журнал нивелирования привязочного хода.

№ стан.	Наименование точек	отсчеты		превышения			Н, м
		назад « »	вперед « »
1	Рп – 11 х1	1800 6482	1560 6240
2	х1 1а	1700 6385	1260 5945
3	1а 1в	1020 5704	1710 6396
4	1в х2	1721 6407	1730 6416
5	х2 Рп – 11	1735 6418	1723 6406

Таблица 2 – Журнал нивелирования привязочного хода.

№ стан.	Наименование точек	отсчеты		превышения			Н, м
		назад « »	вперед « »
1	Рп – 11 х1	1621 6404	1550 6333
2	х1 1а	1815 6598	1300 6081
3	1а 1в	1250 6033	1722 6503
4	1в х2	1500 6283	1625 6408
5	х2 Рп – 11	1553 6336	1550 6331

Контроль:

Невязка , рассчитывается по формуле:

и распределяется на превышение с обратным знаком.

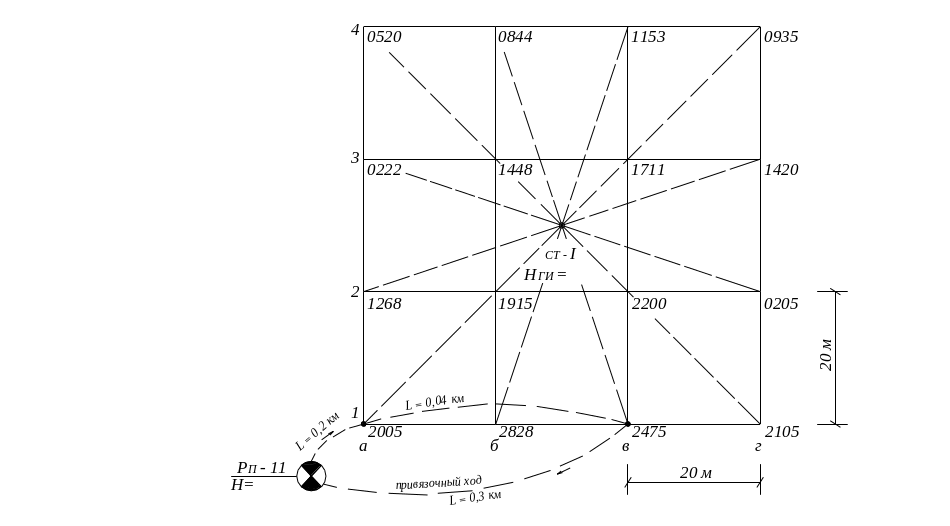

Рисунок 1 – Схема нивелирования с отсчетами № 1.

Рисунок 2 – Схема нивелирования с отсчетами № 2.

Схема нивелирования – площадка 60 х 60 м, сторона квадрата 20 х 20 м.

2. Далее по схеме нивелирования (рис. 1 или рис. 2) рассчитывается горизонт инструмента , м, по формулам: ; и находится среднее значение .

3. Отметки земли (отметки вершин квадратов) , м, вычисляются по формуле:

,

где - отметка горизонта инструмента, м;

- отсчеты по рейке (рис. 1 или рис. 2), м.

4. После расчета отметок земли ( ) составляется план организации рельефа М 1:500 с проведением горизонталей с высотой сечения рельефа 0,25 метра.

Горизонтали проводят двумя способами: аналитическим или графическим.

Сущность аналитического способа состоит в нахождении и расчете расстояний до проектируемых горизонталей, составляя пропорции по исходным данным.

Графический способ при помощи клетки.

5. Выполнить разрезы 1 – 1, 2 – 2.

6. Проектная отметка , м, рассчитывается по формуле:

,

где - сумма отметок вершин квадратов, принадлежащих только одному квадрату, м;

- сумма отметок вершин квадратов, принадлежащих двум квадратам, м;

- сумма отметок вершин квадратов, принадлежащих четырем квадратам, м;

- количество квадратов.

7. Рабочая отметка – это разность между проектной отметкой (красной) и отметкой земли одной и той же вершины. Рабочая отметка , м, рассчитывается по формуле:

,

где - проектная отметка, м;

- отметка земли, м.

8. После этого на вершинах квадратов подписываются отметки: проектная отметка (красная отметка) в числителе, а рабочая в знаменателе. Полученную красную отметку выписывают или на все вершины квадратов или только в одной. Рабочие отметки выписываются с левой стороны вершин квадратов.

На тех сторонах квадратов, где имеются рабочие отметки с разными знаками необходимо найти точку нулевых работ.

Точка нулевых работ – пересечение проектной линии с линией земли.

9. Расчет точки нулевых работ производится по формуле:

, см,

где - сторона квадрата, см.

10. Полученные точки нулевых работ наносят на картограмму земляных масс и через эти точки проводится линия нулевых работ, которая разделяет насыпь (+) и выемку (–). Затем приступают к расчету объемов насыпи и выемки.

11. Расчет объемов фигур , м³, производится по формуле:

,

где - площадь фигуры, м².

Рассчитанные площади фигур, средние рабочие отметки и объемы записываются в таблицу 3.

Таблица 3 – Расчет объемов насыпи и выемки.

№ фигур	Площадь , м2	Средние рабочие отметки		Объемы, м3
		насыпь	выемка	насыпь	выемка
1 2 …

12. Погрешность при вычислении объемов , рассчитывается по формуле:

,

где - сумма объемов насыпи, м³;

- сумма объемов выемки, м³;

- разность между суммой объемов насыпи и суммой объемов выемки, м³.

13. Расчет поправки на коэффициент разрыхления ( ):

,

где .

14. Погрешность при вычислении объемов после введения поправок:

,

где

Таблица 4 – Расчет таблицы объемов работ после введения поправок.

	насыпь	выемка
Геометрические объемы I поправка II поправка Итого: Поправка на коэффициент разрыхления (к.р. = 1,01) Всего:	не вводится не вводится	– не вводится –

Таблица 5 – Вариант.

Вариант	Отметка репера РП – 11	Вариант	Отметка репера РП – 11
1	24,25	33	18,59
2	32,64	34	26,98
3	46,56	35	130,50
4	56,62	36	138,78
5	58,34	37	66,55
6	64,28	38	30,23
7	72,85	39	67,19
8	78,65	40	90,85
9	83,45	41	68,63
10	88,28	42	40,90
11	94,36	43	50,96
12	99,52	44	144,84
13	106,86	45	77,87
14	110,77	46	36,21
15	125,15	47	48,88
16	134,25	48	72,99
17	147,53	49	77,79
18	151,22	50	82,62
19	158,68	51	45,00
20	164,23	52	59,62
21	168,88	53	29,56
22	172,36	54	34,46
23	179,78	55	44,44
24	183,75	56	53,86
25	188,88	57	62,32
26	195,12	58	75,33
27	52,62	59	81,61
28	60,44	60	100,23
29	66,68	61	92,41
30	73,33	62	96,88
31	76,45	63	42,26
32	85,15	64	55,47

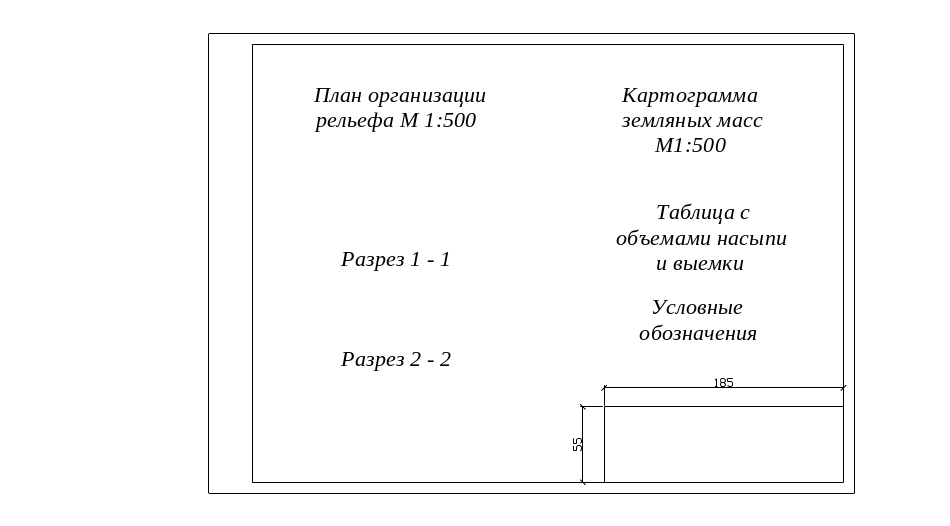

Рисунок 3 – Схема расположения.

Пояснительная записка выполняется на листах формата А4 (210 х 297 мм) согласно СТП-101-05.

Графическая часть расчетно-графической работы состоит из «Плана организации рельефа» и «Картограммы земляных масс». Графическая часть оформляется на листе формата А2 (420 х 594 мм) согласно СТП-101-05.
