15.1. Структурна схема ректифікаційної установки.
Рис.1.
121
15.2. Математичний опис низу колони.
15.2.1. Структурна схема куба і кип'ятильника.
Рис.2.
15.2.2. Тепловий баланс низу колони ( н = 0).
Рівняння динаміки:
(1)
Рівняння статики:
Gгр rгр + Gх1 Cрх1х1 = Gy0 rk + GkCpkн (1)
На підставі (1) і (2) можна вважати:
н = f (Gгр, Gк ).
Кращий керуючий вплив Gгр .
15.2.3. Матеріальний баланс по всій речовині.
Рівняння динаміки :
(1)
Рівняння статики :
G x1 = G k + G y0 (2)
де ρ k - щільність кубової рідини , кг/м3;
S k - перетин куба колони, м2 ;
h k - рівень кубової рідини, м;
G x1 , G k , G y0 - масові витрати потоків у кубі колони.
На підставі (1) і (2) можна вважати:
h k = f(G k ,G y0 ).
122
Кращий керуючий вплив Gk .
15.2.4. Матеріальний баланс по легколетучому компоненті.
Рівняння динаміки:
(3)
Рівняння статики:
G x1 C x1 = G k C до + G y0 C y0 (4)
Основні допущення:
Кип'ятильник з повним випаром, тобто C y0=C x0;
Тепловий баланс кип'ятильника:
Позначення:
М0 - маса рідини в нижній частині колони, кг;
r гр - питома теплота конденсації пари, дж/кг;
r k - питома теплота випару кубової рідини, дж/кг.
На підставі (3) і (4) можна записати:
.
Кращий керуючий вплив Gгр .

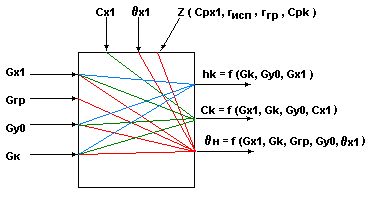

15.2.5. Інформаційна схема низу колони.
Рис.3.
Інформаційна схема низу колони
як
многозв’язного
об'єкта по hk,
або hk,
Ck
.
123
Рис.4
15.3. Математичний опис верху колони.
15.3.1.Структурна схема дефлегматора із флегмовою ємністю.
Рис.5.
15.3.2.Матеріальний баланс по всій речовині.
Рівняння динаміки:
(7)
де фл - щільність флегми , кг/м3 ;
Sфл - перетин флегмової ємності , м2 ;
hфл - рівень флегми , м;
Gyn, Gфл, Gдист - масові витрати, кг/с.
Рівняння статики:
Gyn = Gфл + Gдист (8)
На підставі (7) і (8) можна вважати:
hфл=f(Gyn, Gфл, Gд )
Кращий керуючий вплив Gдист .
15.3.3.Матеріальний баланс по цільовому компоненту.
Рівняння динаміки:
(9)
124
Рівняння статики:
Gyn Cyn = Gдист Cx n+1 + Gфл Cx n+1 (10)
На підставі (9) і (10) можна вважати:
Cдист=f(Gyn, Gфл, Gд )
Кращий керуючий вплив Gфл .
15.3.4.Тепловий баланс верху колони ( в = н).
