4.8. Характеристики роботи на мережу|сіть|

при регулюванні подачі насоса методом дроселювання.

Рис.7.

• К.п.д. системи при регулюванні подачі насоса методом дроселювання.

.

30

• Система буде економічніша, якщо .

4.9. Схема регулювання на основі стабілізації H_н =H_с

(метод байпасирування|).

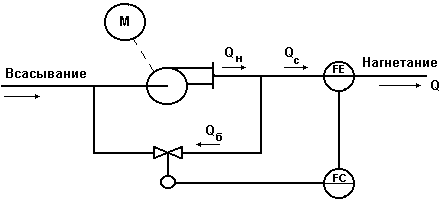

Рис.8.

• При даному способі регулювання:

Q_б - байпасний потік;

Q_н - продуктивність насоса;

Q_с=Q_н-Q_б - продуктивність мережі;

Н_с=Н_н.

• Застосування системи доцільно при .

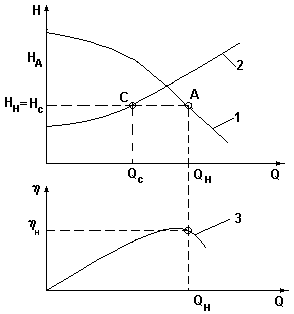

4.10. Характеристики роботи на мережу|сіть|

при регулюванні подачі насоса методом байпасирування|.

Рис.9.

• К.п.д. системи при регулюванні подачі методом байпасирування |.

31

.

Система найбільш економічна, якщо .

4.11. Схема регулювання продуктивності насоса

на основі стабілізації _н = _с.

_.

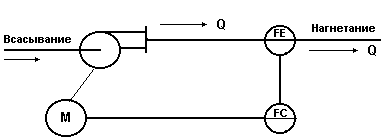

Рис.10.

• Регулювання подачі здійснюється шляхом зміни швидкості обертання приводу насоса.

4.12. Теоретичні аспекти.

• При зміні n і збереженні подібності режимів роботи одночасно змінюються і Q_н і Н_н відповідно до співвідношень:

(4.1)

• Отже, можна змінити|зраджувати| положення|становище| характеристики насоса, забезпечивши проходження її через задану точку.

4.13. Характеристики роботи на мережу.|сіть|

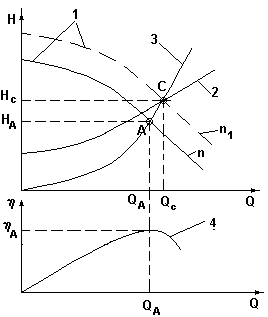

Рис.11.

32

Вихідні|початкові| дані для вирішення завдання|задачі|:

• характеристика насоса 1 при частоті n;

• характеристика мережі|сіті| 2;

Постановка завдання|задачі|:

• забезпечити роботу на мережу в робочій точці “С” з параметрами

Q_с, Н_с и _с=_н.

Решение завдання|задачі|

Знайдемо частоту n₁, при якій характеристика Н_н=f(Q) пройде через точку С, для чого виконаємо наступні побудови.

• Побудуємо|спорудимо| параболу подібних режимів.

На підставі співвідношень (4.1) можна записати:

(4.2)

З|із| (4.2).виразимо|виказуватимемо| Н:

(4.3)

Вираз(4.3) описує параболу подібності 3 на рис.10, яка пересікає характеристику насоса (n) в крапці А з параметрами Q_А і Н_А за умови =const.

• Визначимо частоту n₁.

На підставі співвідношень (4.1) можна записати:

,

звідки при відомих Q_с, Q_А і n отримаємо n₁:

(4.4)

• Розрахуємо по відомих Q_A і H_А к.п.д. насоса:

33

(4.5)

• Таким чином, система забезпечує:

.

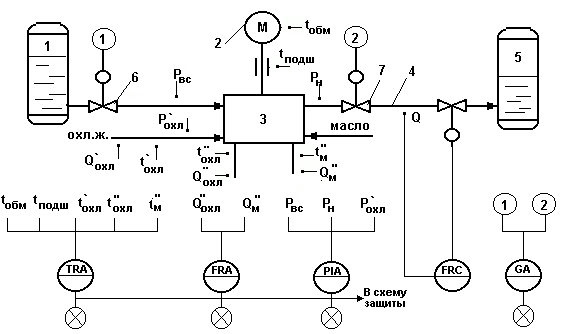

4.14. Типова схема автоматизації процесу переміщення рідини

Відцентровим насосом.

Рис.12.
