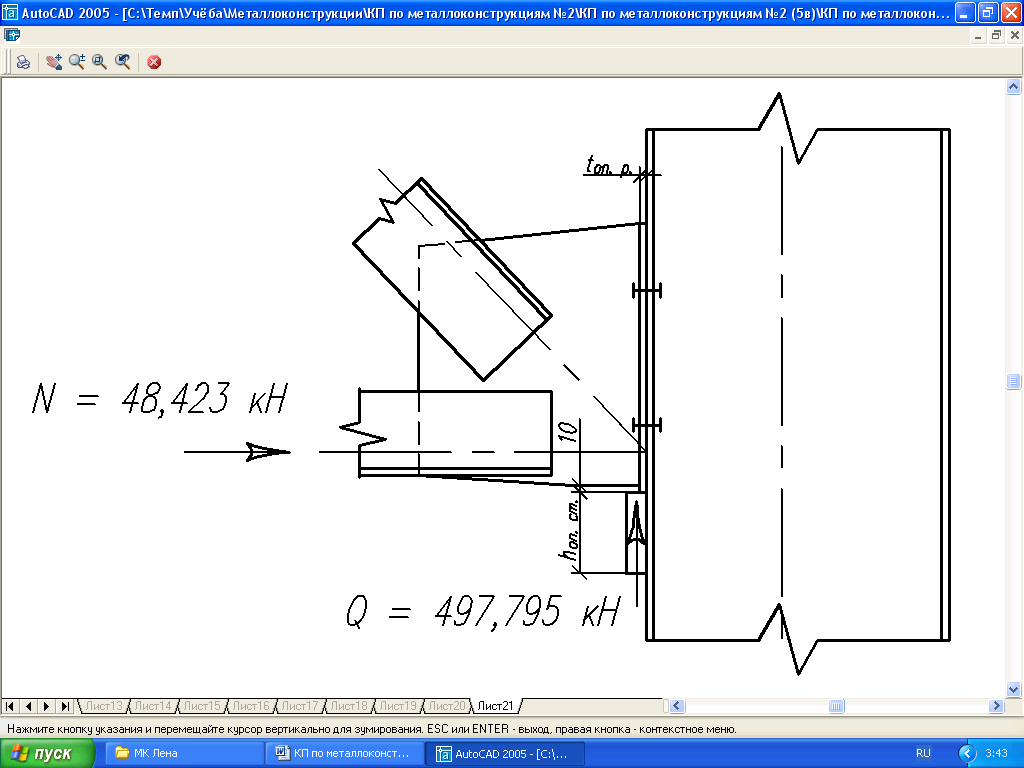

5.4 Расчет узла опирания фермы на колонну.
Расчет опорного листа на смятие
Принимаем
=
160 мм.
Условие прочности опорного листа на смятие:
;
отсюда
,
где
Rp= 336 МПа – расчетное сопротивление смятию торцевых поверхностей, определено по табл. 52* [3] при .
,
из конструктивных соображений принимаем
=
16 мм.
Расчет сварных швов
Определяем катет шва, соединяющего опорный лист фермы с фасонкой.
Назначаем полуавтоматическую сварку сварочной проволокой Св-08А, тогда
Rwf = 180 МПа,
Rwz = 0.45 = 0.45370 = 166.5 МПа,
По табл. 34* [2] определяем коэффициенты глубины проплавления (полуавтоматическая сварка при d = 1.4-2 мм в вертикальном положении при катете шва kf = 3-8 мм):
f = 0.9,
z = 1.05.
Определяем менее прочное сечение сварного шва:
Rwff = 1800.9 = 162 МПа – по металлу шва,
Rwzz = 166.51.05 = 174.8 МПа – по металлу границы сплавления.
Менее прочное сечение – по металлу шва, следовательно, в дальнейшем ведем расчет по металлу шва.
Условие прочности шва по металлу шва:
,
принимаем
,
тогда
,
и
Принимаем kf = 5 мм.
Расчет опорного столика
Толщину опорного столика колонны назначаем конструктивно:
tоп.ст. = tоп.л + 14 мм = 16 + 14 = 30 мм.
Высоту опорного столика определяем их условия прочности сварных швов, крепящих столик к колонне. Передача усилия идет через три шва – два вертикальных и один горизонтальный.
С учетом возможности неравномерного распределения напряжений в швах записываем условие прочности сварного шва по металлу шва:
,
назначаем kf = 8 мм, тогда
.
Ширину опорного столика назначаем
мм, тогда
,
принимаем высоту опорного столика
=
10 см
Список литературы
Металлические конструкции / под редакцией В.В. Горева. 1997г.
СНиП II-23-81*. Нормы проектирования. Стальные конструкции.
СНиП 2.01.07-85*. Нагрузки ивоздействия.
