Микролимат
ГОСТ 12.1.005-88
Таблица 46
Оптимальные и допустимые нормы температуры, относительной влажности и скорости движения воздуха рабочей зоне производственных помещений
|
|
Температура, °С |
Относительная влажность, % |
Скорость движения, м/с |
||||||
|
|
оптимальная |
допустимая |
оптимальная |
допустимая на |
оптимальная, |
допустимая на |
|||
Период года |
Категория работ |
|
верхняя граница |
нижняя граница |
|
рабочих местах |
не более |
рабочих |
||
|
|
|
на рабочих местах |
|
постоянных и |
|
местах |
|||
|
|
|
постоянных |
непостоянных |
постоянных |
непостоянных |
|
непостоянных, не более |
|
постоянных и непостоянных* |
Холодный |
Легкая - Iа |
22-24 |
25 |
26 |
21 |
18 |
40-60 |
75 |
0,1 |
Не более 0,1 |
|
Легкая - Iб |
21-23 |
24 |
25 |
20 |
17 |
40-60 |
75 |
0,1 |
Не более 0,2 |
|
Средней тяжести - IIа |
18-20 |
23 |
24 |
17 |
15 |
40-60 |
75 |
0,2 |
Не более 0,3 |
|
Средней тяжести - IIб |
17-19 |
21 |
23 |
15 |
13 |
40-60 |
75 |
0,2 |
Не более 0,4 |
|
Тяжелая - III |
16-18 |
19 |
20 |
13 |
12 |
40-60 |
75 |
0,3 |
Не более 0,5 |
Теплый |
Легкая - Iа |
23-25 |
28 |
30 |
22 |
20 |
40-60 |
55 (при 28°С) |
0,1 |
0,1-0,2 |
|
Легкая - Iб |
22-24 |
28 |
30 |
21 |
19 |
40-60 |
60 (при 27°С) |
0,2 |
0,1-0,3 |
|
Средней тяжести - IIа |
21-23 |
27 |
29 |
18 |
17 |
40-60 |
65 (при 26°С) |
0,3 |
0,2-0,4 |
|
Средней тяжести - IIб |
20-22 |
27 |
29 |
16 |
15 |
40-60 |
70 (при 25°С) |
0,3 |
0,2-0,5 |
|
Тяжелая - III |
18-20 |
26 |
28 |
15 |
13 |
40-60 |
75 (при 24°С) |
0,4 |
0,2-0,6 |
* Большая скорость движения воздуха в теплый период года соответствует максимальной температуре воздуха, меньшая - минимальной температуре воздуха. Для промежуточных величин температуры воздуха скорость его движения допускается определять интерполяцией; при минимальной температуре воздуха скорость его движения может приниматься также ниже 0,1 м/с - при легкой работе и ниже 0,2 м/с - при работе средней тяжести и тяжелой. |
||||||||||
СанПиН 2.2.4.548-96
Таблица 47
Время пребывания на рабочих местах при температуре воздуха выше допустимых величин
Температура воздуха на рабочем месте, ºС |
Время пребывания, не более при категориях работ, ч. |
||
I (а и б) |
II (а и б) |
III |
|
32,5 |
1 |
- |
- |
32 |
2 |
- |
- |
31,5 |
2,5 |
1 |
- |
31 |
3 |
2 |
- |
30,5 |
4 |
2,5 |
1 |
30 |
5 |
3 |
2 |
29,5 |
5,5 |
4 |
2,5 |
29 |
6 |
5 |
3 |
28,5 |
7 |
5,5 |
4 |
28 |
8 |
6 |
5 |
27,5 |
- |
7 |
5,5 |
27 |
- |
8 |
6 |
26,5 |
- |
- |
7 |
26 |
- |
- |
8 |
Таблица 48.
Время пребывания на рабочих местах при температуре воздуха ниже допустимых величин
Температура воздуха на рабочем месте, ºС |
Время пребывания, не более при категориях работ, ч. |
||||
Iа |
Iб |
IIа |
IIб |
III |
|
6 |
- |
- |
- |
- |
1 |
7 |
- |
- |
- |
- |
2 |
8 |
- |
- |
- |
1 |
3 |
9 |
- |
- |
- |
2 |
4 |
10 |
- |
- |
1 |
3 |
5 |
11 |
- |
- |
2 |
4 |
6 |
12 |
- |
1 |
3 |
5 |
7 |
13 |
1 |
2 |
4 |
6 |
8 |
14 |
2 |
3 |
5 |
7 |
- |
15 |
3 |
4 |
6 |
8 |
- |
16 |
4 |
5 |
7 |
- |
- |
17 |
5 |
6 |
8 |
- |
- |
18 |
6 |
7 |
- |
- |
- |
19 |
7 |
8 |
- |
- |
- |
20 |
8 |
- |
- |
- |
- |
СНиП 2.08.01-89
Таблица 49
РАСЧЕТНЫЕ ПАРАМЕТРЫ ВОЗДУХА И КРАТНОСТЬ
ВОЗДУХООБМЕНА В ПОМЕЩЕНИЯХ ЖИЛЫХ ЗДАНИЙ
Помещение |
Расчетная температура |
Кратность из воздухообмена или количество удаляемого воздуха из помещения |
|
|
воздуха в холодный период года, °С |
Приток |
Вытяжка |
Жилая комната квартир или общежитий |
18(20) |
— |
3 м3/ч на 1м2 жилых помещений |
Кухня квартиры и общежития, кубовая |
18 |
— |
|
с электроплитами |
|
|
Не менее 60 м3/ч при 2-конфорочных плитах |
с газовыми плитами |
|
|
« « 75 « « 3-конфорочных плитах |
|
|
|
« « 90 « « 4-конфорочных плитах |
Сушильный шкаф для одежды и обуви в квартирах |
— |
— |
30 м3/ч |
Ванная |
25 |
— |
25 « |
Уборная индивидуальная |
18 |
— |
25 « |
Умывальная общая |
18 |
— |
0.5 |
Душевая общая |
25 |
— |
5 |
Уборная общая |
16 |
— |
50 м3/ч на 1 унитаз |
Гардеробная комната для чистки и глажения одежды, умывальная в общежитии |
18 |
— |
1.5 |
Помещение для культурно-массовых мероприятий, отдыха, учебных и спортивных занятий, помещения для администрации и персонала |
18 |
— |
1 |
Постирочная |
15 |
По расчету, но не менее 4 |
7 |
Гладильная, сушильная в общежитиях |
15 |
По расчету, но не менее 2 |
3 |
Кладовые для хранения личных вещей, спортивного инвентаря, хозяйственные и бельевые в общежитии |
12 |
— |
0.5 |
Палата изолятора в общежитии |
20 |
— |
1 |
Машинное помещение лифтов |
5 |
— |
По расчету, но не менее 0,5 |
Мусоросборная камера |
5 |
— |
1 (через ствол |
|
|
|
мусоропровода) |
СНиП 2.08.02-89
Таблица 50
Расчетная температура воздуха и воздухообмен в высших учебных заведений
Помещения |
Расчетная температура воздуха, °С |
Кратность обмена воздуха в 1 ч |
|
приток |
вытяжка |
||
Аудитории, учебные кабинеты, лаборатории без выделения вредных веществ (неприятных запахов), залы курсового и дипломного проектирования, читальные залы - до 30 мест включ., служебные помещения |
18 |
Через фрамуги с механическим открыванием |
|
Аудитории, лаборатории без выделения вредных веществ (неприятных запахов), читальные залы, залы курсового и дипломного проектирования - более 30 мест, конференц-залы, актовые залы |
18 |
20 м3 на 1 место |
|
Лаборатории и другие помещения с выделением вредных и радиоактивных веществ, моечные при лабораториях с вытяжными шкафами |
18 |
По расчету, в соответствии с технологическими заданиями |
|
Лаборатории с приборами повышенной точности |
20 |
То же |
|
Моечные лабораторной посуды без вытяжных шкафов |
18 |
4 |
6 |
СНиП 23-01-99
Таблица 51
Значение vв для некоторых городов России
Город |
vв, м/с (максимум по январю) |
Город |
vв, м/с (максимум по январю) |
Барнаул |
5,9 |
Новосибирск |
5,7 |
Волгоград |
8,5 |
Самара |
5,4 |
Екатеринбург |
5 |
Санкт-Петербург |
4,2 |
Казань |
5,7 |
Саратов |
6 |
Киров |
5,3 |
Ульяновск |
5,8 |
Москва |
4,9 |
Челябинск |
4,5 |
Нижний Новгород |
5,1 |
Ярославль |
4,4 |
Таблица 52
Значение среднемесячной температуры (tПР) для тёплого и холодного периода года для некоторых городов России
Город |
Среднемесячная температура |
Город |
Среднемесячная температура |
||
Холодный период |
Тёплый период |
Холодный период |
Тёплый период |
||
Барнаул |
-23 |
26 |
Новосибирск |
-24 |
23 |
Волгоград |
-14 |
30 |
Самара |
-18 |
24,2 |
Екатеринбург |
-21 |
23,1 |
Санкт-Петербург |
-13 |
20,3 |
Казань |
-18 |
24,7 |
Саратов |
-16 |
20,3 |
Киров |
-19 |
21,8 |
Ульяновск |
-19 |
23,8 |
Москва |
-15 |
21,4 |
Челябинск |
-21 |
22,8 |
Нижний Новгород |
-17 |
21,6 |
Ярославль |
-17 |
21,6 |
Таблица 53
Значение коэффициента εМ для различных местных сопротивлений
Наименование местного сопротивления |
Значение εМ |
Жалюзи на входе |
0,5 |
Диффузор вентилятора |
0,15 |
Жалюзи на выходе |
3,0 |
Внезапное сужение отверстия при F2/F1, равном: |
|
0,1 |
0,47 |
0,3 |
0,38 |
0,5 |
0,3 |
0,7 |
0,2 |
Внезапное расширение отверстия при F1/F2, равном: |
|
0,1 |
0,81 |
0,3 |
0,49 |
0,5 |
0,25 |
0,7 |
0,1 |
Колено с углом поворота α = 120° |
0,5 |
Колено с углом поворота α = 150° |
0,2 |
Колено с углом поворота α = 90° |
1,13 |
Таблица 54
Расчётные минимальные значения скоростей удаления вредных веществ в открытых проёмах местной вытяжной вентиляции (vopt)
Вид вредности или работ |
Скорость, м/с |
Теплота, водяной пар |
0,3 |
Бензин, масла технические и другие вещества с ПДК 100 мг/м3 и выше |
0,5…0,7 |
Вредные вещества с ПДК от 100 мг/м3 до 10 мг/м3 |
0,7…1 |
Пыли, аэрозоли, дымы, пары, туманы веществ с ПДК от 10 до 2 мг/м3 |
1,25 |
Вещества с ПДК от 2 до 1 мг/м3 |
1,75 |
Вещества с ПДК менее 1 мг/м3 |
2 |
Особо токсичные (ПДК менее 0,01 мг/м3) и радиоактивные вещества |
3 |
Сварка металлов электрическая |
1,5 |
Сварка газовая |
1,5…2 |
Пайка |
0,7…1 |
Плавление (свинец) |
1,5 |
Эпоксидная смола |
До 3 |
Ртуть без нагрева |
0,7…1 |
Ртуть с нагревом |
1…1,25 |
Закалка в среде масла |
0,3…0,5 |
Обезжиривание с использованием бензина или керосина |
0,5 |
Травление с применением: азотной кислоты соляной или серной кислот |
0,7…1 0,7 |
Таблица 55
Рекомендуемые значения скоростей движения воздуха в воздуховоде (v)
Вид пылей, переносимых движущимся воздухом |
Скорость движения воздуха, м/с |
Пыль лёгкая сухая (древесная, табачная, мучная и т.д.) |
8…10 |
Пыль текстильная, зерновая, пыль красок |
10…12 |
Минеральная пыль |
12…14 |
Тяжёлая минеральная пыль (наждачная) |
14…16 |

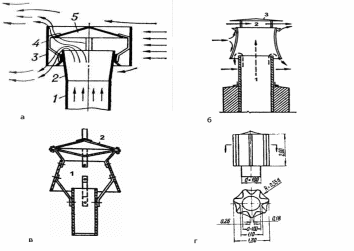

Рис.5. Дефлекторы: а – дефлектор круглой формы Центрального аэрогидродинамического института: 1 - патрубок; 2 - диффузор; 3 - корпус дефлектора; 4 - лапки для крепления зонта-колпака; 5 - зонт-колпак; б – дефлектор конструкции Вольперта: 1 - нижний стакан; 2 - верхний стакан; 3 – крышка; в – дефлектор конструкции Григоровича: 1 - стакан; 2 – крышка; г – звездообразный.
Стандартный ряд диаметров горловин дефлекторов (мм): 200, 315, 400, 500, 630, 710, 800, 900, 1000.
Стандартный ряд диаметров воздуховодов (мм): 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 630 и т.д.
Рис. 6. Схема определения параметров влажного воздуха на I-d диаграмме (I – энтальпия сухой части воздуха, кДж/кг)

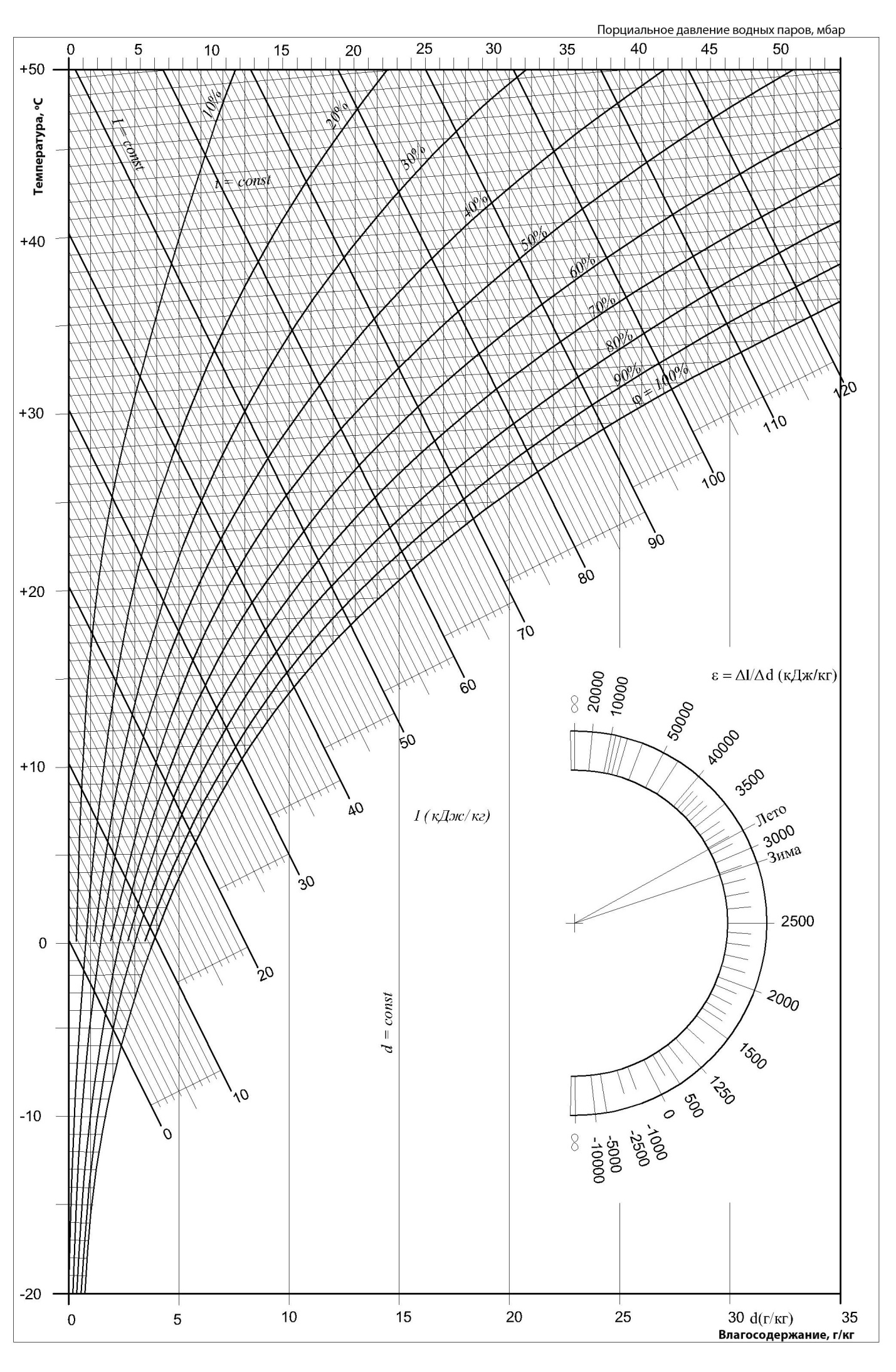

Рис. 7. I-d диаграмма
МДК 4-05.2004
Таблица 56
Удельная тепловая характеристика административных, лечебных и культурно-просветительных зданий, детских учреждений
Наименование зданий |
Объем зданий V, м3 |
Удельные тепловые характеристики |
|
для отопления qo, ккал/м3 ч °С |
для вентиляции qв, ккал/м3 ч °С |
||
1 |
2 |
3 |
4 |
Административные здания, конторы |
до 5000 |
0,43 |
0,09 |
до 10000 |
0,38 |
0,08 |
|
до 15000 |
0,35 |
0,07 |
|
более 15000 |
0,32 |
0,18 |
|
Клубы |
до 5000 |
0,37 |
0,25 |
|
до 10000 |
0,33 |
0,23 |
|
более 10000 |
0,30 |
0,20 |
Кинотеатры |
до 5000 |
0,36 |
0,43 |
|
до 10000 |
0,32 |
0,39 |
|
более 10000 |
0,30 |
0,38 |
Театры |
до 10000 |
0,29 |
0,41 |
|
до 15000 |
0,27 |
0,40 |
|
до 20000 |
0,22 |
0,38 |
|
до 30000 |
0,20 |
0,36 |
|
более 30000 |
0,18 |
0,31 |
Магазины |
до 5000 |
0,38 |
- |
|
до 10000 |
0,33 |
0,08 |
|
более 10000 |
0,31 |
0,27 |
Детские сады и ясли |
до 5000 |
0,38 |
0,11 |
|
более 5000 |
0,34 |
0,10 |
Школы и высшие учебные заведения |
до 5000 |
0,39 |
0,09 |
до 10000 |
0,35 |
0,08 |
|
более 10000 |
0,33 |
0,07 |
|
Больницы |
до 5000 |
0,40 |
0,29 |
|
до 10000 |
0,36 |
0,28 |
|
до 15000 |
0,32 |
0,26 |
|
более 15000 |
0,30 |
0,25 |
Предприятия общественного питания, столовые, фабрики-кухни |
до 5000 |
0,35 |
0,70 |
до 10000 |
0,33 |
0,65 |
|
более 10000 |
0,30 |
0,60 |
|
Лаборатории |
до 5000 |
0,37 |
1,00 |
|
до 10000 |
0,35 |
0,95 |
|
более 10000 |
0,33 |
0,90 |
Пожарные депо |
до 2000 |
0,48 |
0,14 |
|
до 5000 |
0,46 |
0,09 |
|
более 5000 |
0,45 |
0,09 |
Гаражи |
до 2000 |
0,70 |
- |
|
до 3000 |
0,60 |
- |
|
до 5000 |
0,55 |
0,70 |
|
более 5000 |
0,50 |
0,65 |

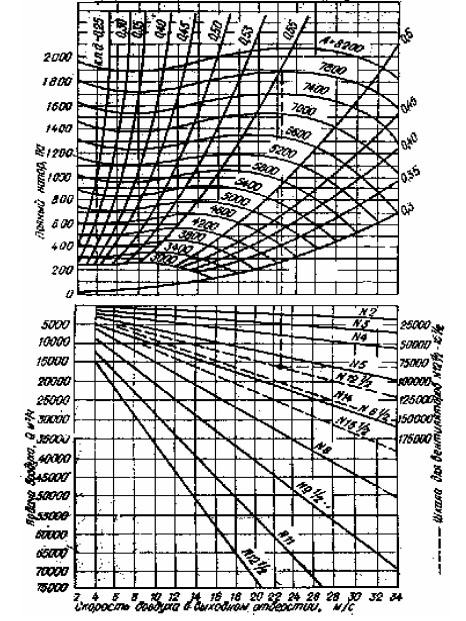

Рис. 8. Номограмма для подбора вентиляторов среднего давления серии ВРС

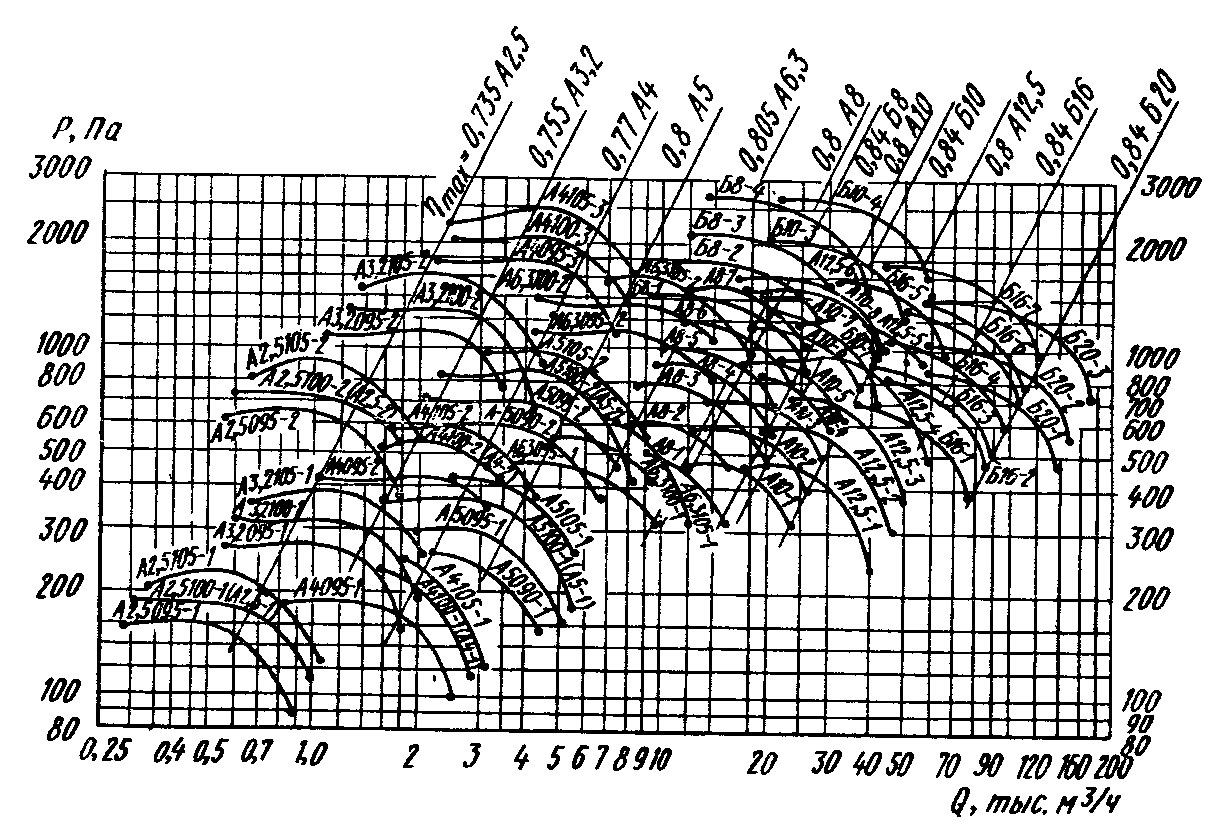

Рис. 9. Сводный график для подбора вентиляторов В-Ц4-70 и В-Ц4-76 (кривые, обозначенные буквой А, относятся к вентиляторам В-Ц4-70, буквой Б – В-Ц4-76)

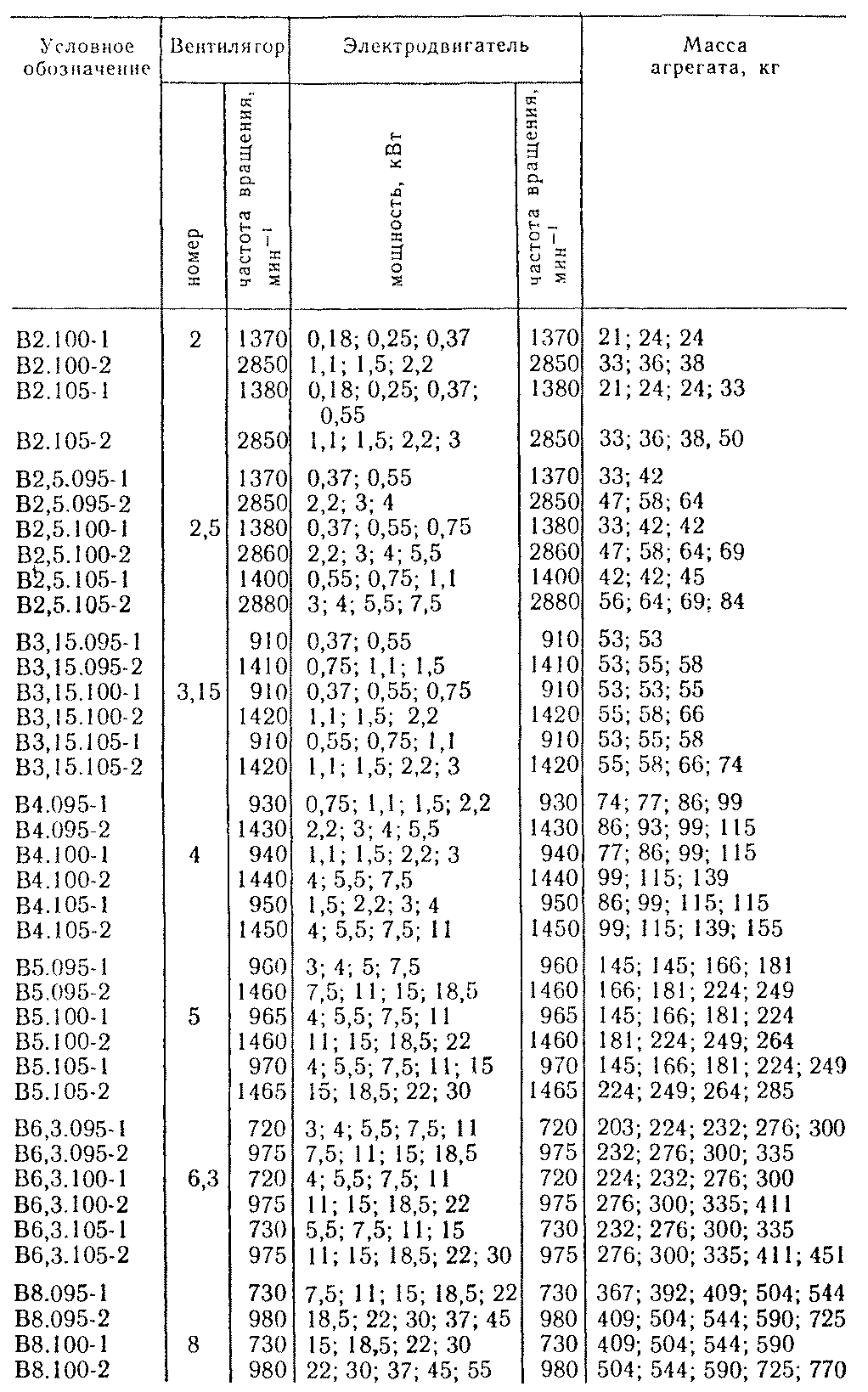

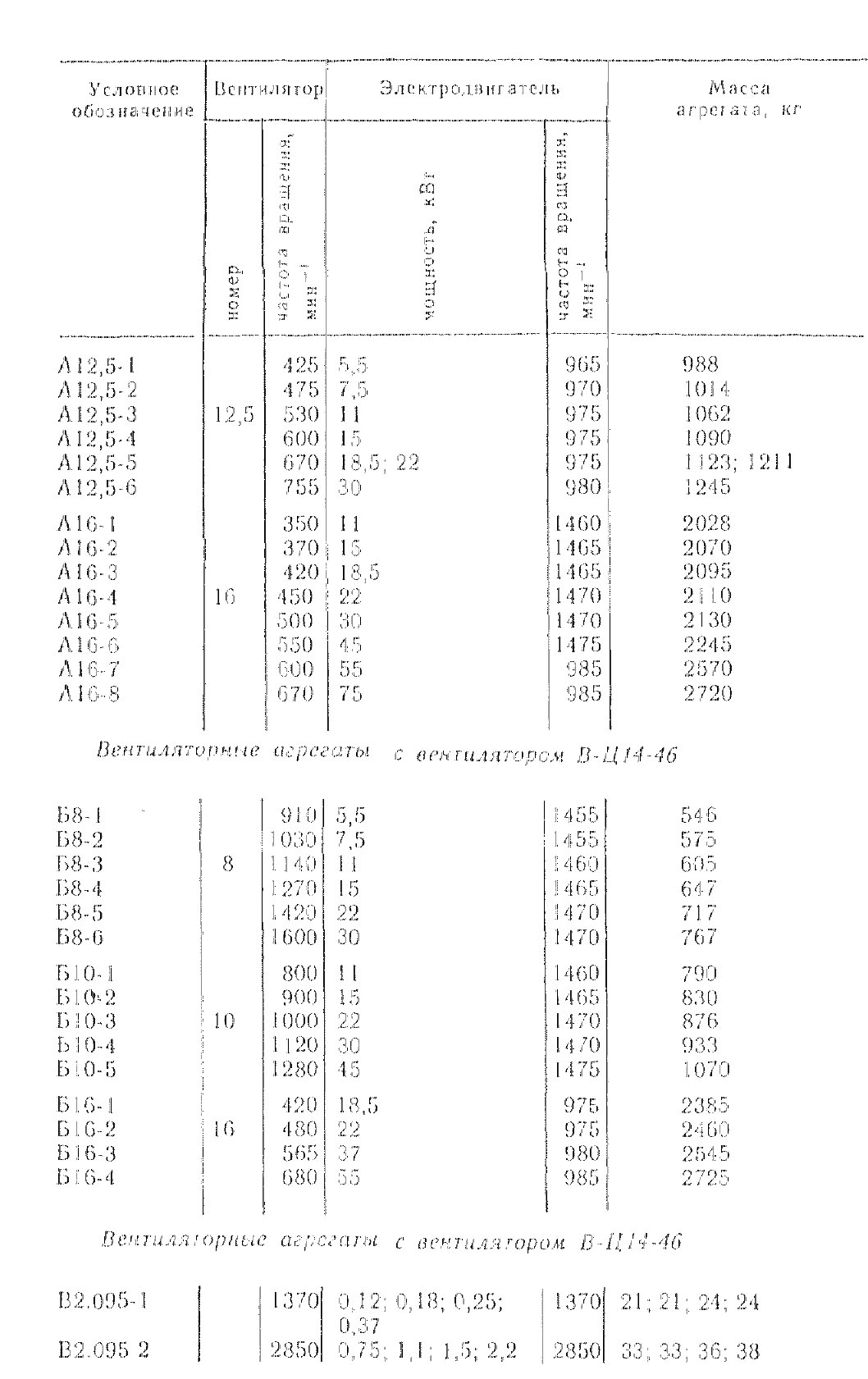

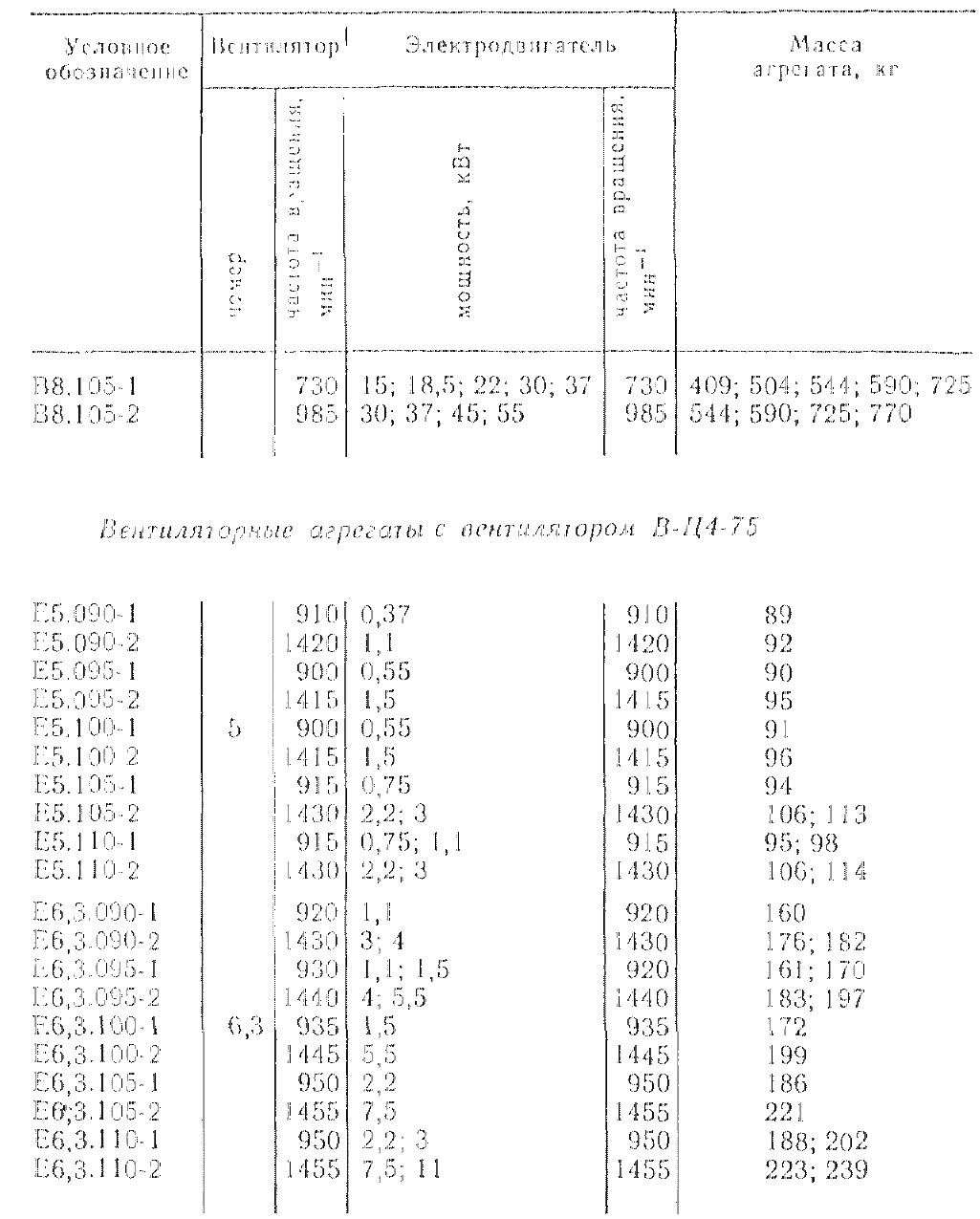

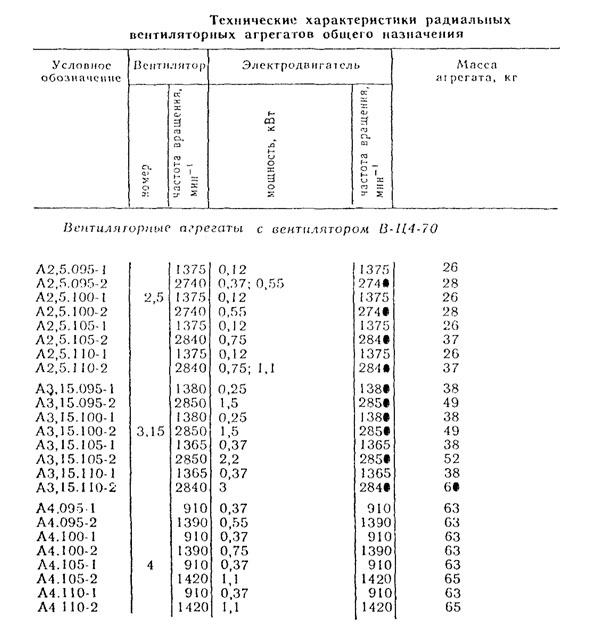

Таблица 57
Таблица 58
Значение коэффициента запаса мощности КЗМ для вентилятора
Мощность на валу электродвигателя Р, кВт |
Значение КЗМ для вентилятора |
|
центробежного |
осевого |
|
До 0,5 |
1,5 |
1,2 |
0,51…1 |
1,3 |
1,15 |
1,01…2 |
1,2 |
1,1 |
2,01…5 |
1,15 |
1,05 |
Более 5 |
1,1 |
1,05 |
