СОДЕРЖАНИЕ
ЭМП 3
ОСВЕЩЕНИЕ 4
ШУМ 25
ЭЛЕКТРОБЕЗОПАСНОСТЬ 41
МИКРОЛИМАТ 44
ИОНИЗИРУЮЩИЕ ИЗЛУЧЕНИЯ 62
РИСК 63
КЛАСС УСЛОВИЙ ТРУДА 70
ЭМП
СанПиН 2.2.2/2.4.1340-03
Таблица 1
Временные допустимые уровни ЭМП, создаваемых ПЭВМ
Наименование параметров |
ВДУ ЭМП |
|
Напряженность электрического поля |
в диапазоне частот 5 Гц - 2 кГц |
25 В/м |
в диапазоне частот 2 кГц - 400 кГц |
2,5 В/м |
|
Плотность магнитного потока |
в диапазоне частот 5 Гц - 2 кГц |
250 нТл |
в диапазоне частот 2 кГц - 400 кГц |
25 нТл |
|
Электростатический потенциал экрана видеомонитора |
500 В |
Таблица 2
Временные допустимые уровни ЭМП, создаваемых ПЭВМ на рабочих местах
Наименование параметров |
ВДУ |
|
Напряженность электрического поля |
в диапазоне частот 5 Гц - 2 кГц |
25 В/м |
в диапазоне частот 2 кГц - 400 кГц |
2,5 В/м |
|
Плотность магнитного потока |
в диапазоне частот 5 Гц - 2 кГц |
250 нТл |
в диапазоне частот 2 кГц - 400 кГц |
25 нТл |
|
Напряженность электростатического поля |
15 кВ/м |
СанПиН 2.2.4.1191—03
Таблица 3
ПДУ энергетических экспозиций ЭМП диапазона частот ³ 30 кГц - 300 ГГц
Параметр |
ЭЭпду в диапазонах частот (МГц) |
||||
³ 0,03 - 3,0 |
³ 3,0 - 30,0 |
³ 30,0 - 50,0 |
³ 50,0 - 300,0 |
³ 300,0 - 300000,0 |
|
ЭЭе, (В/м)2·ч |
20000 |
7000 |
800 |
800 |
- |
ЭЭн, (А/м)2·ч |
200 |
- |
0,72 |
- |
- |
ЭЭппэ, (мкВт/см2)·ч |
- |
- |
- |
- |
200 |
Таблица 4
Максимальные ПДУ напряженности и плотности потока энергии ЭМП диапазона частот ³ 30 кГц - 300 ГГц
Параметр |
Максимально допустимые уровни в диапазонах частот (МГц) |
||||
³ 0,03 - 3,0 |
³ 3,0 - 30,0 |
³ 30,0 - 50,0 |
³ 50,0 - 300,0 |
³ 300,0 - 300000,0 |
|
Е, В/м |
500 |
300 |
80 |
80 |
- |
Н, А/м |
50 |
- |
3,0 |
- |
- |
ППЭ, мкВт/см2 |
- |
- |
|
- |
1000 5000* |
______________
* Для условий локального облучения кистей рук.
Освещение

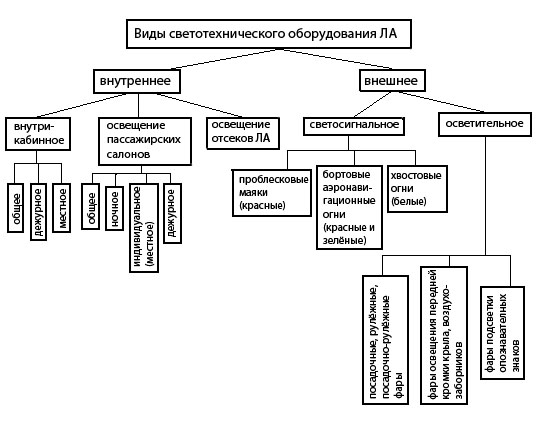

Рис 1. Виды светотехнического оборудования ЛА

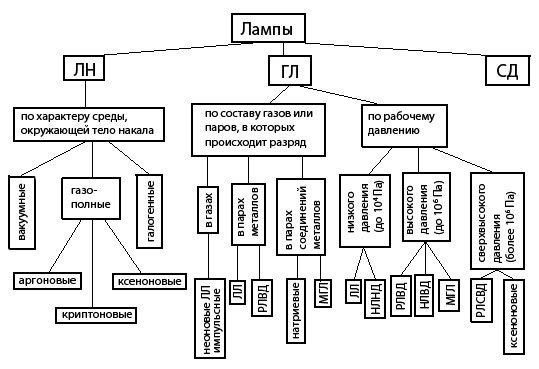

Рис 2. Укрупнённая классификация ламп (НЛНД – практически не применяется)
Таблица 5
Сравнительная характеристика источников света
Виды ламп |
Назначение, применение |
Цветовая температура, К |
Срок службы, часы |
Светоотдача, лм/Вт |
Лампы накаливания (ЛН) |
||||
Вакуумные, Газополные |
|
2500…2700 Оранжево-красная часть спектра |
1000 |
7 – 20 |
Галогенные (КГ) |
|
3000 Оранжево-жёлтая часть спектра |
2000 |
22 – 26 |
Газоразрядные лампы (ГЛ) |
||||
Люминесцентные |
|
2700 – 6500 белая часть спектра |
15000 |
85 – 120 |
|
Примеры ЛЛ |
|
|
|
ЛТБ Лампы тёпло-белого света |
В продовольственных магазинах, предприятиях общественного питания |
2700 Белый с «тёплым» розовым оттенком |
|
Высокая |
ЛТБЦ (с улучшенной цветопередачей) |
|
|
Высокая |
|
ЛБ |
В помещениях, где нужен яркий свет и не требуется цветопередача: производственных и административных помещениях, в метрополитене |
3500 Белый с лиловатым оттенком, плохой цветопередачей |
|
Высокая |
ЛЕЦ (естественного света) |
Для музеев, выставок, в фотографии, в образовательных учреждениях, жилых помещениях |
4000 Солнечно-белый |
|
относительно низкая |
ЛД |
В производственных и административных помещениях без высоких требований к цветопередаче |
6500 Белый с лёгким голубоватым оттенком |
|
Высокая |
ЛДЦ |
Для музеев, выставок, в фотографии, в производственных и административных помещениях с повышенными требованиями к цветопередаче, образовательных учреждениях, жилых помещениях |
|
относительно низкая |
|
РЛВД |
Освещение открытых территорий, производственных, сельскохозяйственных и складских помещений. |
3800 Яркий белый свет (содержит невидимое УФ излучение, отсутствуют красная и голубая части спектра) |
6000 - 20000 |
45 – 60 |
НЛВД |
Для освещения парков, торговых центров, дорог, а также, в некоторых случаях, для декоративного архитектурного освещения |
2100 Жёлтый, оранжевый свет |
25000 |
160 |
МГЛ |
Декоративное и архитектурное наружное освещение, осветительные установки (ОУ) промышленных и общественных зданий, сценическое и студийное освещение, ОУ для освещения больших открытых пространств (железнодорожные станции, карьеры и т. п.), освещение спортивных объектов и др. |
3000…6000 От тёплого до холодного белого |
10000 |
100 – 120 |
Ксеноновые |
Лампа нашла широкое применение в кинопроекторах Автомобильные фары |
6100…6300 (4000…8000) Яркий белый свет |
2000 |
60 – 65 |
Светодиодные лампы (СД) |
||||
|
|
2700…7000 Белый |
50000 |
110 |
Лампы ЛА |
||||
СМ (белые) (ЛН) СМК (красные) |
|
|
75…1000 |
10 |
ЛТБ (ЛЛ) |
1. Освещение пассажирских салонов и технологических отсеков ЛА |
2700
|
15000 |
85-120 |
КГСМ (КГ) |
1. Внешнее светосигнальное оборудование |
|
150…500 |
22 |
ИФК (ГЛ) (красные) |
1. Внешнее светосигнальное оборудование (проблесковые маяки) |
|
5 000 … 100 000 вспышек |
Световая энергия вспышки, Лм/с 14 000… 80 000 |
Светодиодные лампы |
1. Освещение пассажирских салонов ЛА (в современных самолётах, например, Sukhoi Superjet 100) |
2700…7000
|
50000 |
110 |
СНиП 23-05-95
Таблица 6
Характеристика зрительной работы |
Наименьший или эквивалентный размер объекта различения, мм |
Разряд зрительной работы |
Подразряд зрительной работы |
Контраст объекта с фоном |
Характеристика фона |
Искусственное освещение |
Естественное освещение |
Совмещенное освещение |
||||||||||||||||||||||
Освещенность, лк |
Сочетание нормируемых |
КЕО, ен, % |
||||||||||||||||||||||||||||
при системе комбиниро-ванного освещения |
при системе общего освещения |
величин показателя ослеплен-ности и коэффициен-та пульсации |
при верхнем или комбинированном освещении |
при боковом освещении |
при верхнем или комбинированном освещении |
при боковом освещении |
||||||||||||||||||||||||
всего |
в том числе от обще-го |
Р |
Kп, % |
|
|
|
|
|||||||||||||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
||||||||||||||||
Наивысшей точности |
Менее 0,15 |
I |
а |
Малый |
Темный |
5000 4500 |
500 500 |
— — |
20 10 |
10 10 |
— |
— |
6,0 |
2,0 |
||||||||||||||||
б |
Малый Средний |
Средний Темный |
4000 3500 |
400 400 |
1250 1000 |
20 10 |
10 10 |
|||||||||||||||||||||||
в |
Малый Средний Большой |
Светлый Средний Темный |
2500
2000 |
300
200 |
750
600 |
20
10 |
10
10 |
|||||||||||||||||||||||
г |
Средний Большой « |
Светлый « Средний |
1500
1250 |
200
200 |
400
300 |
20
10 |
10
10 |
|||||||||||||||||||||||
Очень высокой точности |
От 0,15 до 0,30 |
II |
а |
Малый |
Темный |
4000 3500 |
400 400 |
— — |
20 10 |
10 10 |
— |
— |
4,2 |
1,5 |
||||||||||||||||
б |
Малый Средний |
Средний Темный |
3000 2500 |
300 300 |
750 600 |
20 10 |
10 10 |
|||||||||||||||||||||||
в |
Малый Средний Большой |
Светлый Средний Темный |
2000
1500 |
200
200 |
500
400 |
20
10 |
10
10 |
|||||||||||||||||||||||
г |
Средний Большой « |
Светлый Светлый Средний |
1000
750 |
200
200 |
300
200 |
20
10 |
10
10 |
|||||||||||||||||||||||
Высокой точности |
От 0,30 до 0,50 |
III |
а |
Малый |
Темный |
2000 1500 |
200 200 |
500 400 |
40 20 |
15 15 |
— |
— |
3,0 |
1,2 |
||||||||||||||||
б |
Малый Средний |
Средний Темный |
1000 750 |
200 200 |
300 200 |
40 20 |
15 15 |
|||||||||||||||||||||||
в |
Малый Средний Большой |
Светлый Средний Темный |
750
600 |
200
200 |
300
200 |
40
20 |
15
15 |
|||||||||||||||||||||||
г |
Средний Большой « |
Светлый « Средний |
400 |
200 |
200 |
40 |
15 |
|||||||||||||||||||||||
Средней точности |
Св.0,5 до 1,0 |
IV |
а |
Малый |
Темный |
750 |
200 |
300 |
40 |
20 |
4 |
1,5 |
2,4 |
0,9 |
||||||||||||||||
б |
Малый Средний |
Средний Темный |
500 |
200 |
200 |
40 |
20 |
|||||||||||||||||||||||
в |
Малый Средний Большой |
Светлый Средний Темный |
400 |
200 |
200 |
40 |
20 |
|||||||||||||||||||||||
г |
Средний Большой « |
Светлый « Средний |
— |
— |
200 |
40 |
20 |
|||||||||||||||||||||||
Малой точности |
Св. 1 до 5 |
V |
а |
Малый |
Темный |
400 |
200 |
300 |
40 |
20 |
3 |
1 |
1,8 |
0,6 |
||||||||||||||||
б |
Малый Средний |
Средний Темный |
— |
— |
200 |
40 |
20 |
|||||||||||||||||||||||
в |
Малый Средний Большой |
Светлый Средний Темный |
— |
— |
200 |
40 |
20 |
|||||||||||||||||||||||
г |
Средний Большой « |
Светлый « Средний |
— |
— |
200 |
40 |
20 |
|||||||||||||||||||||||
Грубая (очень малой точности) |
Более 5 |
VI |
|
Независимо от характеристик фона и контраста объекта с фоном |
— |
— |
200 |
40 |
20 |
3 |
1 |
1,8 |
0,6 |
|||||||||||||||||
Работа со све-тящимися материалами и изделиями в горячих цехах |
Более 0,5 |
VII |
|
То же |
— |
— |
200 |
40 |
20 |
3 |
1 |
1,8 |
0,6 |
|||||||||||||||||
Общее наблюдение за ходом производ-ственного процесса: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||
постоянное |
|
|
а |
« |
— |
— |
200 |
40 |
20 |
3 |
1 |
1,8 |
0,6 |
|||||||||||||||||
периодичес-кое при постоянном пребывании людей в помещении |
|
VIII |
б |
« |
— |
— |
75 |
— |
— |
1 |
0,3 |
0,7 |
0,2 |
|||||||||||||||||
периодичес-кое при пери-одическом пребывании людей в помещении |
|
|
в |
Независимо от характеристик фона и контраста объекта с фоном |
— |
— |
50 |
— |
— |
0,7 |
0,2 |
0,5 |
0,2 |
|||||||||||||||||
Общее наблюдение за инже-нерными коммуника-циями |
|
|
г |
То же |
— |
— |
20 |
— |
— |
0,3 |
0,1 |
0,2 |
0,1 |
Таблица 7
Коэффициенты светового климата
Световые проемы |
Ориентация световых проемов по сторонам горизонта |
Коэффициент светового климата m |
||||
Номер группы административных районов |
||||||
1 |
2 |
3 |
4 |
5 |
||
В наружных стенах зданий |
С |
1 |
0,9 |
1,1 |
1,2 |
0,8 |
СВ, СЗ |
1 |
0,9 |
1,1 |
1,2 |
0,8 |
|
З, В |
1 |
0,9 |
1,1 |
1,1 |
0,8 |
|
ЮВ, ЮЗ |
1 |
0,85 |
1 |
1,1 |
0,8 |
|
Ю |
1 |
0,85 |
1 |
1,1 |
0,75 |
|
В прямоугольных и трапециевидных фонарях |
С-Ю |
1 |
0,9 |
1,1 |
1,2 |
0,75 |
СВ-ЮЗ ЮВ-СЗ |
1 |
0,9 |
1,2 |
1,2 |
0,7 |
|
В-З |
1 |
0,9 |
1,1 |
1,2 |
0,7 |
|
В фонарях типа «Шед» |
С |
1 |
0,9 |
1,2 |
1,2 |
0,7 |
В зенитных фонарях |
— |
1 |
0,9 |
1,2 |
1,2 |
0,75 |
Примечания
1 С — северное; СВ — северо-восточное; СЗ — северо-западное; В — восточное; З — западное; С-Ю — север-юг; В-З — восток-запад; Ю — южное; ЮВ — юго-восточное; ЮЗ — юго-западное.
Таблица 8
Значение коэффициента КЗД в зависимости от отношения LЗД/HЗД
LЗД/HЗД |
КЗД |
0,5 |
1,7 |
1 |
1,4 |
1,5 |
1,2 |
2 |
1,1 |
3 и более |
1 |
Таблица 9
Рекомендуемые коэффициенты отражения поверхностей интерьеров
Отделываемые поверхности |
Коэффициент отражения |
Отделываемые поверхности |
Коэффициент отражения |
Потолок |
0,7…0,65 |
Пол |
0,45…0,15 |
Железобетонные фермы и балки перекрытия |
0,7…0,45 |
Нижняя часть стены (панель) и перегородки |
0,65…0,4 |
Металлоконструкции |
0,55…0,4 |
Технологическое оборудование |
0,55…0,25 |
Верхняя часть стены |
0,7…0,65 |
Таблица 10
Коэффициенты отражения потолка и стен
Состояние потолка |
Коэффициент отражения |
Состояние стен |
Коэффициент отражения |
Свежепобеленный |
0,7 |
Оклеенные светлыми обоями |
0,3 |
Чистый бетонный |
0,5 |
С тёмными обоями |
0,1 |
Побеленный в сырых помещениях |
0,5 |
Бетонные оштукатуренные с окнами |
0,3 |
Деревянный светлый (окрашенный) |
0,5 |
Свежеобеленные с окнами, закрытыми белыми шторами |
0,7 |
Деревянный неокрашенный |
0,3 |
То же без штор |
0,5 |
Бетонный грязный |
0,3 |
Кирпичные неоштукатуренные |
0,1 |
Грязный (склад угля) |
0,1 |
Грязные |
0,1 |
Таблица 11
Коэффициент отражения света цветными поверхностями
Цвет окрашенной поверхности |
Коэффициент отражения |
Цвет окрашенной поверхности |
Коэффициент отражения |
Белая политура |
0,84 |
Серая алюминиевая |
0,42 |
Белая полуматовая |
0,82 |
Зелёная (цвет шалфея) |
0,41 |
Белая слоновая кость |
0,79 |
Тёмно-синяя |
0,4 |
Кремово-белая |
0,72 |
Бежевая |
0,38 |
Светло-розовая |
0,69 |
Коричневая |
0,23 |
Светло-жёлтая |
0,6 |
Оливково-зелёная |
0,2 |
Светло-красная |
0,56 |
Тёмно-коричневая |
0,15 |
Голубая |
0,53 |
Тёмно-зелёная |
0,1 |
Светло-синяя |
0,53 |
Чёрная |
0,005 |
Таблица 12
Значение коэффициента r1
Отношение глубины помещения к высоте от уровня условной рабочей поверхности верха окна |
Отношение расстояния расчетной точки от наружной стены к глубине помещения |
Значения r1 при боковом освещении |
Значения r1 при боковом двустороннем освещении |
|||||||||||||||||
Средневзвешенный коэффициент отражения потолка, стен и пола |
||||||||||||||||||||
0,5 |
0,4 |
0,3 |
0,5 |
0,4 |
0,3 |
|||||||||||||||
Отношение длины помещения к его глубине |
||||||||||||||||||||
0,5 |
1 |
2 и более |
0,5 |
1 |
2 и более |
0,5 |
1 |
2 и более |
0,5 |
1 |
2 и более |
0,5 |
1 |
2 и более |
0,5 |
1 |
2 и более |
|||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
|
От 1 до 1,5 |
0,1 |
1,05 |
1,05 |
1,05 |
1,05 |
1,05 |
1 |
1,05 |
1 |
1 |
1,05 |
1,05 |
1,05 |
1,05 |
1,05 |
1 |
1,05 |
1 |
1 |
|
0,5 |
1,4 |
1,3 |
1,2 |
1,2 |
1,15 |
1,1 |
1,2 |
1,1 |
1,1 |
1,35 |
1,25 |
1,15 |
1,15 |
1,1 |
1,1 |
1,1 |
1,1 |
1,1 |
||
1 |
2,1 |
1,9 |
1,5 |
1,8 |
1,6 |
1,3 |
1,4 |
1,3 |
1,2 |
1,6 |
1,4 |
1,25 |
1,45 |
1,3 |
1,5 |
1,25 |
1,15 |
1,1 |
||
Свыше 1,5 до 2,5 |
0 |
1,05 |
1,05 |
1,05 |
1,05 |
1,05 |
1,05 |
1,05 |
1 |
1 |
1,05 |
1,05 |
1,05 |
1,05 |
1,05 |
1,05 |
1,05 |
1 |
1 |
|
0,3 |
1,3 |
1,2 |
1,1 |
1,2 |
1,15 |
1,1 |
1,15 |
1,1 |
1,05 |
1,3 |
1,2 |
1,1 |
1,2 |
1,15 |
1,1 |
1,15 |
1,1 |
1,05 |
||
0,5 |
1,85 |
1,6 |
1,3 |
1,5 |
1,35 |
1,2 |
1,3 |
1,2 |
1,1 |
1,8 |
1,45 |
1,25 |
1,4 |
1,35 |
1,15 |
1,25 |
1,15 |
1,1 |
||
0,7 |
2,25 |
2 |
1,7 |
1,7 |
1,6 |
1,3 |
1,55 |
1,35 |
1,2 |
2,1 |
1,75 |
1,5 |
1,75 |
7,45 |
1,2 |
1,3 |
1,25 |
1,2 |
||
1 |
3,8 |
3,3 |
2,4 |
2,8 |
2,4 |
1,8 |
2 |
1,8 |
1,5 |
2,35 |
2 |
1,6 |
1,9 |
1,6 |
1,5 |
1,5 |
1,35 |
1,2 |
||
Свыше 2,5 до 3,5 |
0,1 |
1,1 |
1,05 |
1,05 |
1,05 |
1 |
1 |
1 |
1 |
1 |
1,1 |
1,05 |
1,05 |
1,05 |
1 |
1 |
1 |
1 |
1 |
|
0,2 |
1,15 |
1,1 |
1,05 |
1,1 |
1,1 |
1,05 |
1 |
1,05 |
1,05 |
1,15 |
1,1 |
1,05 |
1,1 |
1,1 |
1,05 |
1,05 |
1,05 |
1,05 |
||
0,3 |
1,2 |
1,15 |
1,1 |
1,15 |
1,1 |
1,1 |
1,05 |
1,1 |
1,05 |
1,2 |
1,15 |
1,1 |
1,15 |
1,1 |
1,1 |
1,1 |
1,1 |
1,15 |
||
0,4 |
1,35 |
1,25 |
1,2 |
1,2 |
1,15 |
1,1 |
1 |
1 |
1,1 |
1,35 |
1,2 |
1,2 |
1,15 |
1,1 |
1,1 |
1,1 |
1,1 |
1,1 |
||
0,5 |
1,6 |
1,45 |
1,3 |
1,35 |
1,25 |
1,2 |
1,25 |
1,15 |
1,1 |
1,5 |
1,4 |
1,25 |
1,3 |
1,2 |
1,15 |
1,2 |
1,1 |
1,1 |
||
0,6 |
2 |
1,75 |
1,45 |
1,6 |
1,45 |
1,3 |
1,6 |
1,8 |
1,6 |
1,35 |
1,5 |
1,35 |
1,5 |
1,35 |
1,2 |
1,35 |
1,25 |
1,15 |
||
0,7 |
2,6 |
2,2 |
1,7 |
1,4 |
1,7 |
1,4 |
1,6 |
1,5 |
1,3 |
2,25 |
1,9 |
1,45 |
1,7 |
1,5 |
1,25 |
1,5 |
1,4 |
1,2 |
||
0,8 |
3,6 |
3,1 |
2,1 |
2,4 |
2,2 |
1,55 |
1,9 |
1,7 |
1,4 |
2,8 |
2,4 |
1,9 |
1,9 |
1,6 |
1,3 |
1,65 |
1,5 |
1,25 |
||
0,9 |
5,3 |
4,2 |
3 |
2,9 |
2,45 |
1,9 |
2,2 |
1,85 |
1,5 |
3,65 |
2,9 |
2,6 |
2,2 |
1,9 |
1,5 |
1,8 |
1,6 |
1,3 |
||
1 |
7,2 |
5,4 |
4,3 |
3,6 |
3,1 |
2,4 |
2,6 |
2,2 |
1,7 |
4,45 |
3,35 |
2,65 |
2,4 |
2,1 |
1,6 |
2 |
1,7 |
1,4 |
||
Свыше 3,5 |
0,1 |
1,2 |
1,15 |
1,1 |
1,1 |
1,1 |
1,05 |
1,05 |
1,05 |
1 |
1,2 |
1,15 |
1,1 |
1,1 |
1,1 |
1,05 |
1,05 |
1,05 |
1 |
|
0,2 |
1,4 |
1,3 |
1,2 |
1,2 |
1,15 |
1,1 |
1,1 |
1,05 |
1,05 |
1,4 |
1,8 |
1,2 |
1,2 |
1,15 |
1,1 |
1,1 |
1,05 |
1,05 |
||
0,3 |
1,75 |
1,5 |
1,3 |
1,4 |
1,3 |
1,2 |
1,25 |
1,2 |
1,1 |
1,75 |
1,5 |
1,3 |
1,4 |
1,3 |
1,2 |
1,25 |
1,2 |
1,1 |
||
0,4 |
2,4 |
2,1 |
1,8 |
1,6 |
1,4 |
1,3 |
1,4 |
1,3 |
1,2 |
2,35 |
2 |
1,75 |
1,6 |
1,4 |
1,3 |
1,35 |
1,25 |
1,15 |
||
0,5 |
3,4 |
2,9 |
2,5 |
2 |
1,8 |
1,5 |
1,7 |
1,5 |
1,3 |
3,25 |
2,8 |
2,4 |
1,9 |
1,7 |
1,45 |
1,65 |
1,5 |
1,3 |
||
0,6 |
4,6 |
3,8 |
3,1 |
2,4 |
2,1 |
1,8 |
2 |
1,8 |
1,5 |
4,2 |
3,5 |
2,85 |
2,25 |
2 |
1,7 |
1,95 |
1,7 |
1,4 |
||
0,7 |
6 |
4,7 |
3,7 |
2,9 |
2,6 |
2,1 |
2,3 |
2 |
1,7 |
5,1 |
4 |
3,2 |
2,55 |
2,3 |
1,85 |
2,1 |
1,8 |
1,5 |
||
0,8 |
7,4 |
5,8 |
4,7 |
3,4 |
2,9 |
2,4 |
2,6 |
2,3 |
1,9 |
5,8 |
4,5 |
3,6 |
2,8 |
2,4 |
1,95 |
2,25 |
2 |
1,6 |
||
0,9 |
9 |
7,1 |
5,6 |
4,3 |
3,6 |
3 |
3 |
2,6 |
2,1 |
6,2 |
4,9 |
3,9 |
3,4 |
2,8 |
2,3 |
2,45 |
2,1 |
1,7 |
||
1 |
10 |
7,3 |
5,7 |
5 |
4,1 |
3,5 |
3,5 |
3 |
2,5 |
6,3 |
5 |
4 |
3,5 |
2,9 |
2,4 |
2,6 |
2,25 |
1,9 |
Таблица 13
Значения световой характеристики о окон при боковом освещении
Отношение длины помещения к его глубине |
Значения световой характеристики о при отношении глубины помещения к его высоте от уровня условной рабочей поверхности до верха окна |
|||||||
|
1 |
1,5 |
2 |
3 |
4 |
5 |
7,5 |
10 |
4 и более |
6 |
7 |
7,5 |
8 |
9 |
10 |
11 |
12,5 |
3 |
7,5 |
8 |
8,5 |
9,6 |
10 |
11 |
12,5 |
14 |
2 |
8,5 |
9 |
9,5 |
10,5 |
11,5 |
13 |
15 |
17 |
1,5 |
9,5 |
10,5 |
13 |
15 |
17 |
19 |
21 |
23 |
1 |
11 |
15 |
16 |
18 |
21 |
23 |
26,5 |
29 |
0,5 |
18 |
23 |
31 |
37 |
45 |
54 |
66 |
- |
Таблица 14
Значения коэффициента 1
Вид светопропускающего материала |
1 |
Стекло оконное листовое: одинарное двойное тройное |
0,9 0,8 0,75 |
Стекло витринное толщиной 6-8 мм |
0,8 |
Стекло листовое армированное |
0,6 |
Стекло листовое узорчатое |
0,65 |
Стекло листовое со специальными свойствами: солнцезащитное контрастное |
0,65 0,75 |
Органическое стекло: прозрачное молочное |
0,9 0,6 |
Пустотелые стеклянные блоки: светорассеивающие светопрозрачные |
0,5 0,55 |
Стеклопакеты |
0,8 |
Таблица 15
Значения коэффициента 2
Вид переплета для окон промышленных зданий |
2 |
Переплеты деревянные: одинарные спаренные двойные раздельные |
0,75 0,7 0,6 |
Переплеты стальные: одинарные открывающиеся одинарные глухие двойные открывающиеся двойные глухие |
0,75 0,9 0,6 0,8 |
Таблица 16
Значения коэффициента 3
Несущие конструкции покрытий |
3 |
Стальные формы |
0,9 |
Железобетонные и деревянные формы и арки |
0,8 |
Балки и рамы сплошные при высоте сечения : 50 см и более менее 50 см |
0,8 0,9 |
Таблица 17
Значение коэффициента 4
Солнцезащитные устройства, изделия и материалы |
4 |
Убирающиеся регулируемые жалюзи и шторы (межстекольные внутренние, наружные) |
1 |
Стационарные жалюзи и экраны с защитным углом не более 450 при расположении пластин жалюзи или экранов под углом 900 к плоскости окна: горизонтальные вертикальные |
0,65 0,75 |
Горизонтальные козырьки: с защитным углом не более 300 с защитным углом от 15 до 450 (многоступенчатые) |
0,8 0,9-0,6 |
Таблица 18
Значение коэффициента запаса КЗ
Помещения, территории |
Примеры помещения |
Коэффициент запаса КЗ |
||||
При естественном освещении и расположении светопропускающего материала |
При искусственном освещении |
|||||
вертикально |
наклонно |
горизонтально |
газоразрядные лампы |
лампы накаливания |
||
Производственные помещения с воздушной средой, содержащей в рабочей зоне: |
||||||
А) пыль, дым, копоть в количестве свыше 5 мг/м3 |
Агломерационные фабрики, цементные заводы и обрубные отделения литейных цехов |
1,5 |
1,7 |
2 |
2 |
1,7 |
Б) то же, от 1 до 5 мг/м3 |
Цехи кузнечные, литейные, мартеновские, сварочные, сборного железобетона |
1,4 |
1,5 |
1,8 |
1,8 |
1,5 |
В) то же, менее 1 мг/м3 |
Цехи инструментальные, сборочные, механические, механосборочные, пошивочные |
1,3 |
1,4 |
1,5 |
1,5 |
1,3 |
Г) значительные концентрации паров кислот, щелочей, газов, способных при соприкосновении с влагой образовывать слабые растворы кислот, щелочей, а также обладающие большой коррозирующей способностью |
Цехи химических заводов по выработке кислот, щелочей, едких химических реактивов, пестицидов, удобрений. Цехи гальванических покрытий и гальванопластики различных отраслей промышленности с применением электролиза |
1,5 |
1,7 |
2 |
1,8 |
1,5 |
Производственные помещения с особым режимом по чистоте воздуха при обслуживании светильников: |
||||||
А) с технического этажа |
– |
– |
– |
– |
1,3 |
1,15 |
Б) снизу помещения |
– |
– |
– |
– |
1,4 |
1,2 |
Помещения общественных и жилых зданий |
||||||
Кабинеты и рабочие помещения общественных зданий, жилые комнаты, учебные помещения, лаборатории, читальные залы, залы совещаний, торговые залы и т.д. |
1,2 |
1,4 |
1,5 |
1,5 |
1,3 |
|
Территории: |
||||||
А) металлургических, химических, горнодобывающих предприятий, шахт, рудников, железнодорожных станций и прилегающих к ним улиц и дорог |
– |
– |
– |
– |
1,5 |
1,4 |
Б) всех остальных промышленных предприятий и общественных зданий |
– |
– |
– |
– |
1,5 |
1,3 |
Таблица 19
Основные характеристики люминесцентных ламп
Мощность, Вт |
Напряжение на лампе, В |
Ток лампы, А |
Световой поток, лм |
||||
ЛДЦ |
ЛД |
ЛХБ |
ЛБ |
ЛТБ |
|||
15 20 30 40 80 125 |
54 57 104 109 102 120 |
0,33 0,37 0,36 0,43 0,67 1,25 |
600 850 1500 2200 3800 - |
700 1000 1800 2600 4300 - |
800 1020 1940 3100 5200 - |
835 1200 2180 3200 5400 6500 |
820 1100 2020 3150 5200 - |
ГОСТ 2239-79 (ГОСТ Р 52706-2007)
Таблица 20
Параметры ламп накаливания
Типы ламп |
Расчетное напряжение, В |
Номинальные значения |
Предельные значения |
Световая отдача (показатель экономичности энергопотребления), лм/Вт |
|||
Мощность, Вт |
Световой поток, лм |
Мощность, Вт, не более |
Световой поток, лм, не менее |
номин. |
пред., не менее |
||
В125-135-15 |
130 |
15 |
135 |
16,1 |
125 |
9,0 |
7,8 |
В215-225-15-1 |
220 |
120 |
110 |
8,0 |
6,8 |
||
В220-230-15-1 |
225 |
||||||
В230-240-15-1 |
235 |
120 |
110 |
8,0 |
6,8 |
||
В235-245-15-1 |
240 |
120 |
110 |
8,0 |
6,8 |
||
В125-135-25 |
130 |
25 |
260 |
26,5 |
240 |
10,4 |
9,0 |
В215-225-25 |
220 |
220 |
205 |
8,8 |
7,7 |
||
В220-230-25 |
225 |
||||||
Б220-230-25 |
230 |
215 |
9,2 |
8,1 |
|||
В230-240-25 |
235 |
215 |
200 |
8,6 |
7,5 |
||
В235-245-25 |
240 |
||||||
Б235-245-25 |
225 |
210 |
9,0 |
8,0 |
|||
Б125-135-40 |
130 |
40 |
490 |
42,1 |
455 |
12,2 |
10,8 |
БК125-135-40 |
520 |
485 |
13,0 |
11,5 |
|||
Б215-225-40-1 |
220 |
430 |
400 |
10,8 |
9,5 |
||
БК215-225-40-1 |
475 |
440 |
11,9 |
10,4 |
|||
Б220-230-40-1 |
225 |
430 |
400 |
10,8 |
9,5 |
||
БК220-230-40-1 |
475 |
440 |
11,9 |
10,4 |
|||
Б230-240-40-1 |
235 |
420 |
390 |
10,5 |
9,3 |
||
БК230-240-40-1 |
470 |
435 |
11,8 |
10,3 |
|||
Б235-245-40-1 |
240 |
420 |
390 |
10,5 |
9,3 |
||
Б125-135-60 |
130 |
60 |
810 |
62,9 |
750 |
13,5 |
11,9 |
БК125-135-60-1 |
890 |
825 |
14,8 |
13,1 |
|||
Б215-225-60-1 |
220 |
730 |
680 |
12,2 |
10,8 |
||
БК215-225-60-1 |
800 |
745 |
13,3 |
11,8 |
|||
Б220-230-60-1 |
225 |
730 |
680 |
12,2 |
10,8 |
||
БК220-230-60-1 |
800 |
745 |
13,3 |
11,8 |
|||
Б230-240-60-1 |
235 |
710 |
660 |
11,8 |
10,5 |
||
БК230-240-60-1 |
790 |
735 |
13,1 |
11,7 |
|||
Б235-245-60-1 |
240 |
710 |
660 |
11,8 |
10,5 |
||
Б215-225-75-1 |
220 |
75 |
960 |
78,5 |
895 |
12,8 |
11,4 |
БК215-225-75-1 |
1030 |
960 |
13,7 |
12,2 |
|||
Б220-230-75-1 |
225 |
960 |
895 |
12,8 |
11,4 |
||
Б230-240-75-1 |
235 |
940 |
875 |
12,5 |
11,1 |
||
Б125-135-100 |
130 |
100 |
1540 |
104,5 |
1430 |
15,4 |
13,7 |
БК125-135-100-1 |
1675 |
1560 |
16,8 |
14,9 |
|||
Б215-225-100-1 |
220 |
1380 |
1280 |
13,8 |
12,2 |
||
БК215-225-100-1 |
1500 |
1395 |
15,0 |
13,3 |
|||
Б220-230-100-1 |
225 |
1380 |
1280 |
13,8 |
12,2 |
||
БК220-230-100-1 |
1500 |
1395 |
15,0 |
13,3 |
|||
Б230-240-100-1 |
235 |
1360 |
1265 |
13,6 |
12,1 |
||
БК230-240-100-1 |
1485 |
1380 |
14,9 |
13,2 |
|||
Б235-245-100-1 |
240 |
1360 |
1265 |
13,6 |
12,1 |
||
Г125-135-150 |
130 |
150 |
2420 |
156,5 |
2250 |
16,1 |
14,4 |
Б215-225-150 |
220 |
2220 |
2065 |
14,8 |
13,2 |
||
Г215-225-150 |
2090 |
1945 |
13,9 |
12,4 |
|||
Г220-230-150 |
225 |
||||||
Г230-240-150 |
235 |
2065 |
1920 |
13,8 |
12,3 |
||
Г235-245-150 |
240 |
2060 |
1915 |
13,7 |
12,2 |
||
Б235-245-150 |
2180 |
2030 |
14,5 |
12,9 |
|||
Г125-135-200-1 |
130 |
200 |
3350 |
208,5 |
3115 |
16,7 |
14,9 |
Б215-225-200 |
220 |
3150 |
2930 |
15,7 |
14,0 |
||
Г215-225-200 |
2950 |
2740 |
14,7 |
13,1 |
|||
Г220-230-200 |
225 |
||||||
Г230-240-200 |
235 |
2910 |
2700 |
14,5 |
12,9 |
||
Б230-240-200 |
3150 |
2930 |
15,7 |
14,0 |
|||
Г125-135-300-2 |
130 |
300 |
5050 |
312,5 |
4695 |
16,8 |
15,0 |
Г215-225-300-2 |
220 |
4850 |
4510 |
16,1 |
14,4 |
||
Г220-230-300-2 |
225 |
||||||
Г230-240-300-2 |
235 |
4800 |
4465 |
16,0 |
14,3 |
||
Г125-135-500-1 |
130 |
500 |
9200 |
520,5 |
8555 |
18,4 |
16,4 |
Г215-225-500-1 |
220 |
8400 |
7810 |
16,8 |
15,0 |
||
Г220-230-500-1 |
225 |
||||||
Г230-240-500-1 |
235 |
8300 |
7720 |
16,6 |
14,8 |
||
Г215-225-750 |
220 |
750 |
13100 |
780,5 |
12180 |
17,5 |
15,6 |
Г220-230-750 |
225 |
||||||
Г125-135-1000-2 |
130 |
1000 |
20000 |
1040,5 |
18600 |
20,0 |
17,9 |
Г215-225-1000-2 |
220 |
18800 |
17485 |
18,8 |
16,8 |
||
Г220-230-1000-2 |
225 |
||||||
Г230-240-1000-2 |
235 |
18610 |
17310 |
18,6 |
16,6 |
||
БК220-230-36 |
225 |
36 |
415 |
38,0 |
385 |
11,5 |
10,1 |
БК235-245-36 |
240 |
410 |
380 |
11,4 |
10,0 |
||
БК220-230-54 |
225 |
54 |
715 |
56,7 |
665 |
13,2 |
11,7 |
БК235-245-54 |
240 |
710 |
650 |
13,1 |
11,5 |
||
БК220-230-93 |
225 |
93 |
1350 |
97,2 |
1255 |
14,5 |
12,9 |
БК235-245-93 |
240 |
1330 |
1235 |
14,3 |
12,7 |
||
БК220-230-150 |
225 |
150 |
2380 |
156,5 |
2210 |
15,9 |
14,1 |
В105-115-15 |
110 |
15 |
135 |
16,1 |
125 |
9,0 |
7,7 |
В225-235-15 |
230 |
120 |
110 |
8,0 |
6,8 |
||
В245-255-15 |
250 |
115 |
105 |
7,7 |
6,6 |
||
В105-115-25 |
110 |
25 |
265 |
26,5 |
240 |
10,6 |
9,1 |
В225-235-25 |
230 |
220 |
205 |
8,8 |
7,7 |
||
В245-255-25 |
250 |
215 |
200 |
8,6 |
7,5 |
||
Б105-115-40 |
110 |
40 |
500 |
42,1 |
465 |
12,5 |
11,0 |
Б225-235-40 |
230 |
430 |
395 |
10,8 |
9,4 |
||
Б245-255-40 |
250 |
415 |
385 |
10,4 |
9,1 |
||
БК245-255-40 |
450 |
415 |
11,2 |
9,9 |
|||
Б105-115-60 |
110 |
60 |
840 |
62,9 |
780 |
14,0 |
12,4 |
Б225-235-60 |
230 |
725 |
675 |
12,1 |
10,7 |
||
БК235-245-60-П |
240 |
650 |
600 |
10,8 |
9,5 |
||
Б245-255-60 |
250 |
700 |
650 |
11,6 |
10,3 |
||
БК245-255-60 |
755 |
700 |
12,6 |
11,1 |
|||
Б105-115-100 |
110 |
100 |
1580 |
104,5 |
1470 |
15,8 |
14,1 |
Б225-235-100 |
230 |
1370 |
1275 |
13,7 |
12,2 |
||
БК235-245-100-П |
240 |
1230 |
1140 |
12,3 |
10,9 |
||
Б245-255-100 |
250 |
1340 |
1245 |
13,4 |
11,9 |
||
БК245-255-100 |
1470 |
1365 |
14,7 |
13,0 |
|||
Г105-115-150 |
110 |
150 |
2360 |
156,5 |
2195 |
15,7 |
14,0 |
Б225-235-150 |
230 |
2200 |
2045 |
14,7 |
13,1 |
||
Г245-255-150 |
250 |
2040 |
1895 |
13,6 |
12,1 |
||
Б245-255-150 |
2160 |
2010 |
14,4 |
12,8 |
|||
Г105-115-200 |
110 |
200 |
3400 |
208,5 |
3160 |
17,0 |
15,1 |
Г225-235-200 |
230 |
2930 |
2715 |
14,7 |
13,0 |
||
Г235-245-200 |
240 |
2900 |
2695 |
14,5 |
12,9 |
||
Г245-255-200 |
250 |
2880 |
2675 |
14,4 |
12,8 |
||
Г245-255-300 |
300 |
4780 |
312,5 |
4445 |
15,9 |
14,2 |
|
Г245-255-500 |
500 |
8250 |
520,5 |
7670 |
16,5 |
14,7 |
Маркировка ламп: В - вакуумная; Г - газополная моноспиральная (аргоновая); Б - биспиральная аргоновая; БК - биспиральная криптоновая; 105-115, 125-135, 215-225, 220-230, 225-235, 230-240; 235-245, 245-255 - диапазон напряжений в вольтах; 15-1000 - номинальная мощность в ваттах; 1, 2, 3 - отличительная особенность.
Таблица 21
Наивыгоднейшие значения отношения
расстояния между светильниками к их
высоте подвеса:
Тип светильников |
γ |
Светильники с лампами накаливания |
|
«Универсаль»: |
|
У (без затенителя) |
1,5 |
Уз (с затенителем) |
1,4 |
«Глубокоизлучатель»: |
|
Гэ (эмалированный) |
1,4 |
Гс |
0,9 |
Фарфоровый ФМ |
2 |
Промышленный уплотнённый: |
|
без отражателя ПУ, СПБ |
2 |
с отражателем ПУ |
1,5 |
Для химически активной среды: |
|
без отражателя СХ |
2 |
с отражателями СХ, СХМ |
1,4 |
Взрывозащищённые: |
|
без отражателей |
2 |
с отражателем |
1,4 |
Светильники с люминесцентными лампами |
|
ОД, ОДР, ОДО, ОДОР, МОД, ПВЛ-6, НОГЛ, ПЛУ |
1,4 |
ВОД, ВЛН, ПВЛ-1 |
1,5 |
Таблица 22
Значение коэффициента Z для некоторых светильников
Тип светильника |
Значение Z при γ, равном |
|||||
1 |
1,2 |
1,4 |
1,5 |
1,75 |
2 |
|
«Универсаль» без затенителя |
1,35 |
1,15 |
1,05 |
1 |
1,15 |
1,2 |
«Универсаль с затенителем |
1,3 |
1,1 |
1 |
1,1 |
1,1 |
1,2 |
«Глубокоизлучатель» эмалированный |
1,3 |
1,1 |
1 |
1 |
1,1 |
1,2 |
«Люцетта» цельного стекла |
1,5 |
1,25 |
1,1 |
1,15 |
1,35 |
1,65 |
«Молочный шар» |
1,2 |
1,1 |
1 |
1 |
1,2 |
1,3 |
Примечание: При γ, не превышающем наивыгоднейшего значения и при освещении лампами накаливания или лампами типа ДРЛ рекомендуется принимать Z=1,15, при освещении рядами люминисцентных ламп – Z=1,1.
Таблица 23
Коэффициенты использования светового потока светильников с люминесцентными лампами
Тип светильника |
ОД и ОДЛ |
ОДР |
ОДО |
ОДОР |
Л71БОЗ ОЛ1Б68 |
||||||||||||||
nт, % |
30 |
50 |
70 |
30 |
50 |
70 |
30 |
50 |
70 |
30 |
50 |
70 |
30 |
50 |
70 |
||||
с, % |
10 |
30 |
50 |
10 |
30 |
50 |
10 |
30 |
50 |
10 |
30 |
50 |
10 |
30 |
50 |
||||
i |
Коэффициенты использования, % |
||||||||||||||||||
0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,25 1,5 1,75 2,0 2,25 2,5 3,0 3,5 4,0 5,0 |
23 30 35 39 42 44 46 48 50 52 55 57 59 60 61 63 64 |
26 33 38 41 44 46 48 50 52 55 57 59 61 62 64 65 66 |
31 37 42 45 48 49 51 53 56 58 60 62 64 66 67 68 70 |
21 27 32 35 38 40 41 43 45 47 50 52 53 54 56 57 58 |
24 30 35 37 40 42 43 45 48 50 52 54 55 56 57 58 60 |
28 34 38 41 43 45 46 48 51 53 54 56 58 60 61 62 63 |
21 27 32 36 39 41 42 44 46 49 51 53 55 56 58 59 60 |
25 31 36 39 42 44 46 48 50 52 55 57 58 60 62 63 64 |
30 36 41 44 46 48 50 52 55 58 60 62 64 66 67 68 70 |
18 23 27 30 32 34 36 38 40 42 43 45 47 48 49 50 51 |
21 27 31 33 36 38 39 41 43 45 47 49 50 52 53 54 56 |
26 32 35 38 40 42 43 45 47 50 52 54 56 58 59 60 62 |
14 18 21 23 25 26 27 29 30 31 33 34 35 36 37 38 38 |
16 20 23 25 27 28 29 30 31 33 34 35 36 37 38 39 40 |
19 22 25 27 29 30 31 32 34 35 36 37 39 40 40 41 42 |
Продолжение табл. 23
Тип светильника |
АОД и ШОД |
ПВЛ - I |
|||||||
nт, % |
50 |
50 |
70 |
70 |
30 |
30 |
50 |
70 |
|
с, % |
30 |
50 |
50 |
70 |
10 |
30 |
50 |
70 |
|
i |
Коэффициенты использования, % |
||||||||
0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,25 1,5 1,75 2,0 2,25 2,5 3,0 3,5 4,0 5,0 |
19 24 28 30 32 34 35 37 39 41 43 45 46 48 50 51 52 |
22 27 31 33 35 36 38 40 42 44 46 48 49 50 52 53 55 |
24 29 33 36 38 40 41 43 46 48 50 51 54 56 57 59 60 |
30 36 39 42 44 45 46 48 51 53 55 56 58 59 60 62 63 |
14 18 20 24 26 29 33 35 37 40 42 43 45 48 50 51 53 |
10 13 16 18 20 22 24 26 29 31 33 35 37 39 41 43 45 |
13 17 20 22 24 26 28 30 33 36 38 40 41 43 45 47 49 |
17 22 25 28 30 32 34 36 39 42 44 45 47 49 51 52 54 |
Таблица 24
Коэффициенты использования светового потока светильников с лампами накаливания
Тип светильника |
У, УПМ, ПУ |
Гэ, ГПМ |
Уз |
Сх без отражателя |
Гс, ГсУ |
||||||||||||||
nт, % |
30 |
50 |
70 |
30 |
50 |
70 |
30 |
50 |
70 |
30 |
50 |
70 |
30 |
50 |
70 |
||||
n, % |
10 |
10 |
30 |
10 |
10 |
30 |
10 |
10 |
30 |
10 |
10 |
30 |
10 |
10 |
30 |
||||
с, % |
10 |
30 |
50 |
10 |
30 |
50 |
10 |
30 |
50 |
10 |
30 |
50 |
10 |
30 |
50 |
||||
i |
Коэффициенты использования, % |
||||||||||||||||||
0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,25 1,5 1,75 2,0 2,25 2,5 3,0 3,5 4,0 5,0 |
17 23 30 34 37 39 41 46 46 48 51 53 55 58 61 62 64 |
20 26 34 38 41 43 45 47 50 53 55 57 59 62 64 66 69 |
24 34 42 46 49 51 53 56 60 63 66 68 70 73 76 78 81 |
19 24 28 31 34 37 39 42 46 49 52 54 55 58 60 61 63 |
22 27 31 34 37 40 42 45 49 53 55 57 58 61 63 64 66 |
27 34 38 42 45 48 50 54 58 62 65 68 70 73 75 77 78 |
12 19 25 28 30 31 32 34 36 39 40 42 44 46 48 49 51 |
15 22 28 31 33 35 36 38 40 42 44 45 47 49 51 52 53 |
20 28 34 37 39 41 43 45 48 50 52 54 56 59 61 64 65 |
6 11 14 17 18 19 21 22 24 26 28 29 31 33 35 37 39 |
11 15 19 22 24 26 27 29 31 33 35 37 39 41 43 45 47 |
18 24 28 32 34 36 38 41 45 48 50 52 54 58 60 62 65 |
31 38 44 48 52 55 57 60 64 67 69 71 73 75 77 78 79 |
34 42 47 51 55 58 60 63 67 70 73 74 76 78 79 80 82 |
40 49 55 59 63 66 69 72 77 81 84 86 88 91 93 95 96 |
ШУМ
Таблица 25
Примерный уровень шума различных источников
-
Уровни шума, дБА
Описание шума
Примеры
до 10
Такой уровень шума характеризуется как абсолютная тишина.
В естественных условиях не встречается
10
Почти не слышно.
Уровни шума находятся на пороге слышимости и едва уловимы человеческим ухом.
Дыхание, тихий шелест листьев
15 – 30
Тихо. Уровни шума тихие, но хорошо слышимые.
Шёпот человека, тиканье настенных часов (30 дБА)
35
Довольно слышно. Уровни шума тихие, но отчётливо слышимые.
Приглушенный разговор
40
Обычная речь.
45
Обычный разговор
50 – 59
Нормальный уровень шума. Отчётливо слышно. Шум не нарушает условия комфорта.
Это то уровень шума, в условиях которого мы чаще всего находимся в повседневной жизни.
60
Шум достаточно громкий. Выходит за пределы комфортных условий.
Громкий разговор. Торговый зал магазина
65 – 74
Радио или телевизор на средней громкости. На производстве это может быть шум возле вентиляционной камеры. Шум в новых вагонах метро (67 дБА)
75
Радио или телевизор на высокой громкости, либо шум внутри вентиляционной камеры на производстве.
Крик, смех.
78 – 83
Очень громкий шум
Автомобильный транспорт на расстоянии 7,5 м
79
Шум в старых вагонах метро
80
Железнодорожный транспорт на расстоянии 25 м.
80 - 100
В шумных цехах машиностроительных и металлургических заводов
85 – 87
Шум в вагоне метро при открытых форточках (любой тип вагонов)
90
Шум в кабине пассажирского самолёта
91 – 95
Шум в метро, при въезде состава на станцию
100 – 102
Сирена спецавтотранспорта (скорая помощь, полиция, пожарные)
110 – 114
Шум в одном метре от двух мощных дизельных генераторов
120
Болевой порог
Отбойный молоток
130
Нестерпимый шум. Находиться в таких условиях можно только в наушниках. Контузия (135 – 150 дБА)
Шум реактивного двигателя самолета (рядом с самолетом)
150
Мощный взрыв. Старт ракеты.
160
Шок, травмы
Ударная волна от сверхзвукового самолёта
180
Смертельный уровень шума
Шумовое оружие

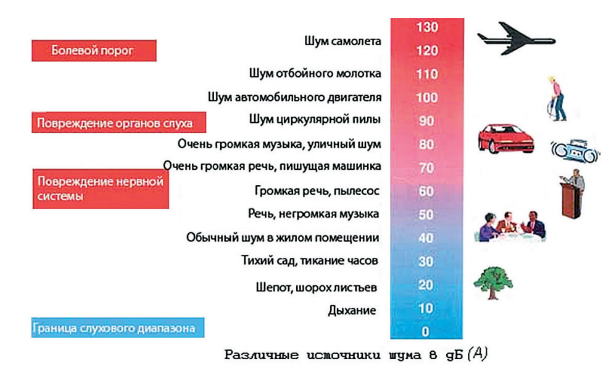

Рис 3. Уровень шума, создаваемого различными источниками в повседневной жизни (дБА).
Рис 4. Пороги слышимости различной частоты и интенсивности
ГОСТ 12.1.003 – 83
Таблица 26.
Допустимые уровни звукового давления и эквивалентные уровни звука для основных наиболее типичных видов трудовой деятельности и рабочих мест.
Вид трудовой деятельности, рабочие места |
Уровни звукового давления, дБ, в октавных полосах со среднегеометрическими частотами в Гц |
Уровни звука и эквивалентные уровни звука, дБА |
|||||||||
|
31,5 |
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
|
Предприятия, учреждения и организации |
|||||||||||
1. Творческая деятельность, руководящая работа с повышенными требованиями, научная деятельность, конструирование и проектирование, программирование, преподавание и обучение, врачебная деятельность: рабочие места в помещениях—дирекции, проектно-конструкторских бюро; расчетчиков, программистов вычислительных машин, в лабораториях для теоретических работ и обработки данных, приема больных в здравпунктах |
86 |
71 |
61 |
54 |
49 |
45 |
42 |
40 |
38 |
50 |
|
2. Высококвалифицированная работа, требующая сосредоточенности, административно-управленческая деятельность, измерительные и аналитические работы в лаборатории: |
|
|
|
|
|
|
|
|
|
|
|
рабочие места в помещениях цехового управленческого аппарата, в рабочих комнатах конторских помещений, лабораториях |
93 |
79 |
70 |
63 |
58 |
55 |
52 |
50 |
49 |
60 |
|
3. Работа, выполняемая с часто получаемыми указаниями и акустическими сигналами, работа, требующая постоянного слухового контроля, операторская работа по точному графику с инструкцией, диспетчерская работа: |
|
|
|
|
|
|
|
|
|
|
|
рабочие места в помещениях диспетчерской службы, кабинетах и помещениях наблюдения и дистанционного управления с речевой связью по телефону, машинописных бюро, на участках точной сборки, на телефонных и телеграфных станциях, в помещениях мастеров, в залах обработки информации на вычислительных машинах |
96 |
83 |
74 |
68 |
63 |
60 |
57 |
55 |
54 |
65 |
|
4. Работа, требующая сосредоточенности, работа с повышенными требованиями к процессам наблюдения и дистанционного управления производственными циклами: |
|
|
|
|
|
|
|
|
|
|
|
рабочие места за пультами в кабинах наблюдения и дистанционного управления без речевой связи по телефону; в помещениях лабораторий с шумным оборудованием, в помещениях для размещения шумных агрегатов вычислительных машин |
103 |
91 |
83 |
77 |
73 |
70 |
68 |
66 |
64 |
75 |
|
5. Выполнение всех видов работ (за исключением перечисленных в пп. 1—4 и аналогичных им) на постоянных рабочих местах в производственных помещениях и на территории предприятий |
107 |
95 |
87 |
82 |
78 |
75 |
73 |
71 |
69 |
80 |
|
Подвижной состав железнодорожного транспорта |
|||||||||||
6. Рабочие места в кабинах машинистов тепловозов, электровозов, поездов метрополитена, дизель-поездов и автомотрис |
99 |
95 |
87 |
82 |
78 |
75 |
73 |
71 |
69 |
85 |
|
7. Рабочие места в кабинах машинистов скоростных и пригородных электропоездов |
99 |
91 |
83 |
77 |
73 |
70 |
68 |
66 |
64 |
75 |
|
8. Помещения для персонала вагонов поездов дальнего следования, служебных отделений рефрижераторных секций, вагонов электростанций, помещений для отдыха в багажных и почтовых отделениях |
93 |
79 |
70 |
63 |
58 |
55 |
52 |
50 |
49 |
60 |
|
9. Служебные помещения багажных и почтовых вагонов, вагонов-ресторанов |
96 |
87 |
79 |
72 |
68 |
65 |
63 |
61 |
59 |
70 |
|
Морские, речные, рыбопромысловые и др. суда |
|||||||||||
10. Рабочая зона в помещениях энергетического отделения морских судов с постоянной вахтой (помещения, в которых установлена главная энергетическая установка, котлы, двигатели и механизмы, вырабатывающие энергию и обеспечивающие работу различных систем и устройств) |
107 |
95 |
87 |
82 |
78 |
75 |
73 |
71 |
69 |
80 |
|
11. Рабочие зоны в центральных постах управления (ЦПУ) морских судов (звукоизолированные), помещениях, выделенных из энергетического отделения, в которых установлены контрольные приборы, средства индикации, органы управления главной энергетической установкой и вспомогательными механизмами |
96 |
83 |
74 |
68 |
63 |
60 |
57 |
55 |
54 |
65 |
|
12. Рабочие зоны в служебных помещениях морских судов (рулевые, штурманские, багермейстерские рубки, радиорубки и др.) |
89 |
75 |
66 |
59 |
54 |
50 |
47 |
45 |
44 |
55 |
|
13. Производственно-технологические помещения на судах рыбной промышленности (помещения для переработки объектов промысла рыбы, морепродуктов и пр.) |
107 |
95 |
87 |
82 |
78 |
75 |
73 |
71 |
69 |
80 |
|
Тракторы, самоходные шасси, самоходные, прицепные и навесные сельскохозяйственные машины, строительно-дорожные, землеройнотранспортные, мелиоративные и другие аналогичные виды машин |
|||||||||||
14. Рабочие места водителей и обслуживающего персонала автомобилей |
100 |
87 |
79 |
72 |
68 |
65 |
63 |
61 |
59 |
70 |
|
15. Рабочие места водителей и обслуживающего персонала (пассажиров) легковых автомобилей |
93 |
79 |
70 |
63 |
58 |
55 |
52 |
50 |
49 |
60 |
|
16. Рабочие места водителей и обслуживающего персонала тракторов самоходных шасси, прицепных и навесных сельскохозяйственных машин, строительно-дорожных и других аналогичных машин |
107 |
95 |
87 |
82 |
78 |
75 |
73 |
71 |
69 |
80 |
|
17. Рабочие места в кабинах и салонах самолетов и вертолетов |
107 |
95 |
87 |
82 |
78 |
75 |
73 |
71 |
69 |
80 |
СНиП 23-03-2003
Таблица 27
