6. Поперечний профіль земляного полотна

6.1. Головні вимоги до поперечного профілю

Щоб земляна споруда на вiдкритому повiтрi була здатною витримувати великi навантаження вiд поїздiв, була пристосована до складних кліматичних умов та атмосферних явищ, при проектуваннi земляного полотна вирiшується два питання:

- спроможнiсть витримувати навантаження;

- якнайшвидший вiдвод води вiд земляної споруди з метою запобiгання руйнуванню основної площадки, вiдкосiв та тiла земляного полотна.

Перше питання потребує вiдповiдного (по несучiй спроможностi) грунта для вiдсипки полотна та придання вiдкосам крутості . Друге питання вирiшується завдяки наданню верху земляного полотна поперечних ухилiв, якi б забезпечили своєчасний та надійний вiдвод вiд нього води. Крутість ухилу основної площадки залежить від типу грунту земляного полотна, типу баласту, ширини основної площадки, кліматичних умов району, де споруджується колія. У курсовій роботі ухил приймаємо .

6.2 Визначення типу поперечного профiлю земляного полотна

Визначити тип поперечного профілю земляного полотна (насип, виїмка) можна за допомогою поздовжнього профілю станційної площадки (додаток 1). Визначившись з типом поперечного профілю, можна переходити до подальшого проектування.

В даній курсовій роботі поперечний профіль на пікеті приведено на листі 3.

Визначимо площу поперечного профілю (рис.5)

7. Визначення обсягів земляних робіт на всій станції

Для визначення об’єму земляний робіт по всій станції по всіх пікетах використовуємо спрощену методику розрахунку площі поперечника.

• Площа поперечного розрізу водовідвідної канави приймається однаково по всіх пікетах і дорівнює м².

• Площа поперечного розрізу кювета приймаємо м².

• Лінії поверхні землі приймаємо горизонтальні.

• Лінії поверхні основної площадки приймаємо горизонтальні.

• Крутизна схилів відкосів .

Площу поперечного профілю насипу (рис.6) можна визначити наступним чином:

, м²

де h_р – висота насипу;

b – відстань між бровками земляного полотна;

- площа поперечного розрізу канави (в курсовому проекті приймаємо = 0.9 м²).

Рис.6 Поперечний профіль насипу.

Площу поперечного профілю виїмки земляного полотна (рис. 7) з достатньою точністю можна визначити за формулою:

, м²

де - площа поперечного розрізу кювету (в курсовому проекті приймаємо = 0.78 м²);

‑ довжина земляного полотна в даному розрізі.

Довжина земляного полотна визначається за формулою:

, м

де ш – ширина кювету на рівні бровки земляного полотна (в курсовому проекті приймаємо ш = 1.9 м).

Рис.7 Поперечний профіль виїмки.

Обсяг земляних робіт по всій станції визначимо в таблиці 3.

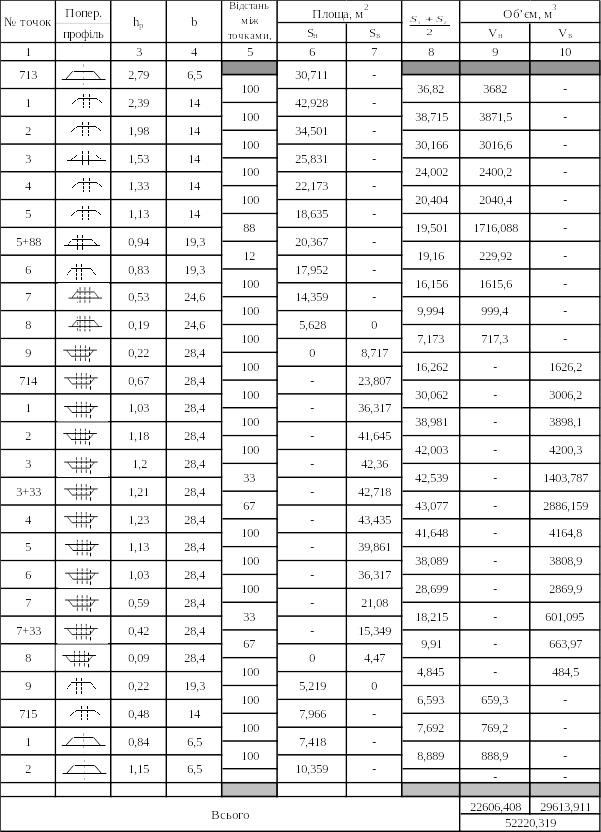

Таблиця 3 Визанчення обсягів земляних робіт

8. Визначення площі відведення землі при спорудженні проміжної стації

Площу відведення земель під будівництво проміжної станції можна орієнтовно визначити, приймаючи ширину площадки в межах 100-150м, а довжину згідно з координатами вхідних світлофорів (рис.8 ):

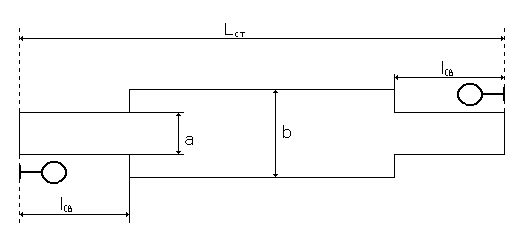

Рис.8

Так, враховуючи, що , , та отримаємо наступне:

Результати обчислень заносимо до таблиці 6.
