2.3. Определение жесткости бетонной смеси

Жесткость бетонной смеси характеризуется временем вибрации (в се­кундах), необходимым для выравнивания и уплотнения предварительно отфор­мованного конуса бетонной смеси в приборе для определения жесткости (рис. 2).

Ø 5х6 шт

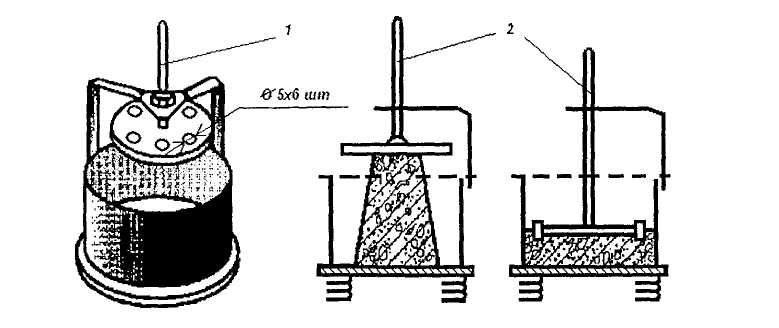

Рис.2. Определение жесткости бетонной смеси:

1 – прибор для определения жесткости; 2 – схема испытаний

Перед испытанием прибор и приспособления тщательно очищают и все поверхности, соприкасающиеся с бетонной смесью, протирают влажной тка­нью. Прибор устанавливают и жестко фиксируют на виброплощадке, имеющей стандартные характеристики: частота колебаний 50 Гц, амплитуда колебаний в нагруженном состоянии 0,5 мм.

В цилиндрическое кольцо прибора вставляют и закрепляют специальны­ми ручками конус. Заполнение конуса прибора бетонной смесью производят так же, как при определении подвижности. После этого стальную форму конуса снимают и, поворачивая штатив, плавно опускают стальной диск с шестью от­верстиями на поверхность отформованного конуса из бетонной смеси. Общая масса диска с шайбой и штангой составляет 2750 г, что создает при уплотнении пригруз около 9 г/см².

Затем одновременно включают виброплощадку и секундомер и наблю­дают за выравниванием и уплотнением бетонной смеси. Вибрирование произ­водят до тех пор, пока не начнется выделение цементного теста из любых двух отверстий диска. В этот момент выключают секундомер и вибратор. Получен­ное время (в секундах) характеризует жесткость бетонной смеси. Жесткость бетонной смеси вычисляют с округлением до 1с как среднее арифметическое результатов двух определений жесткости из одной пробы сме­си, отличающихся между собой не более чем на 20 %. При большем расхожде­нии результатов определение повторяют на новой пробе бетонной смеси.

2.4. Определение марки бетонной смеси по удобоукладываемости

В зависимости от удобоукладываемости бетонные смеси подразделяются на марки в соответствии с табл. 5.

Таблица 5 – Классификация бетонных смесей по удобоукладываемости

Марка по удобоукладываемости			Норма удобоукладываемости по показателю
			Жесткости, с		Подвижности, см
					Осадка конуса	Расплыв конуса
Сверхжесткие	СЖ3		Более 100		–	–
	СЖ2		51…100		–	–
	СЖ1		50 и менее		–	–
Жесткие	Ж4		31…60		–	–
	Ж3		21…30		–	–
	Ж2		11…20		–	–
	Ж1		5…10		–	–
Подвижные	П1		4 и менее		1…4	–
	П2		–		5…9	–
	П3		–		10…15	–
	П4		–		16…20	26…30
	П5		–		21 и более	31 и более

3. Техническое задание на проектирование

3.1. Данные, необходимые для расчета состава тяжелого бетона

1. Нормируемая прочность бетона в проектном возрасте, МПа (кгс/см²).

2. Вид и условия эксплуатации бетонной (железобетонной) конструкции.

3. Способ уплотнения бетонной смеси.

4. Марка бетонной смеси по удобоукладываемости.

5. Условия твердения бетона.

6. Свойства применяемых сырьевых материалов.

6.1. Цемент:

• вид цемента;

• активность цемента при сжатии R_Ц (при изгибе R_ЦИ), МПа (кгс/см²);

• истинная плотность цемента с_ИЦ, кг/л (кг/м³);

• насыпная плотность цемента с_НЦ, кг/л (кг/м³).

6.2. Крупный заполнитель:

• вид крупного заполнителя (щебень или гравий);

• гранулометрический состав;

• плотность зерен крупного заполнителя с_ЗК кг/л (кг/м³);

• насыпная плотность крупного заполнителя с_НК, кг/л (кг/м³);

• объем межзерновых пустот (пустотность) V_К.

6.3. Мелкий заполнитель:

• вид мелкого заполнителя;

• гранулометрический состав;

• истинная плотность песка с_ИП, кг/л (кг/м³);

• насыпная плотность песка с_НП, кг/л (кг/м³);

• объем межзерновых пустот песка V_n.

6.4. Вода.
