Ф.10.17. Что такое условное расчетное сопротивление грунта r0и как оно определяется?

В табл. 1 прил.3 СНиП [1] приведены значения расчетного сопротивления грунта, которые определяются только по классификационным показателям грунта и не зависят, в отличие от выражения для R (Ф.10.16), непосредственно от прочностных характеристик грунтов. Эти условные значения расчетного сопротивления, часто обозначаемые R₀, разрешается применять для определения предварительных размеров фундаментов или для малоэтажных зданий при согласном напластовании грунтов основания.

Ф.10.18. Почему расчетное сопротивление основания при прерывистых фундаментах больше, чем для ленточных фундаментов?

Расчетное сопротивление основания при прерывистых фундаментах определяется по формуле

R_п=Rk_d

где R расчетное сопротивление основания обычного ленточного фундамента, определяемое по формуле (Ф.10.16); k_d коэффициент, который зависит от вида фундаментных плит (сплошные или с вырезом), вида грунта и изменяется от 1 до 1,3. Это делается потому, что расстояние между плитами небольшое, а уже на относительно малой глубине от подошвы давление выравнивается и влияние щели исчезает.

Ф.10.19. В каких случаях допускается увеличение расчетного сопротивления грунта?

Расчетное значение R допускается увеличивать в следующих случаях:

 для фундаментных плит с угловыми вырезами на 15 %;

 для прерывистых фундаментов на 15-30 %;

 если конструкция фундамента улучшает условия его совместной работы с основанием;

 на 20 %, если расчетные деформации основания при давлении, равном R, не превосходят 40 % от предельных значений;

 для внецентренно нагруженных фундаментов на 20 % (максимальное краевое значение).

Ф.10.20. Какие расчеты необходимо выполнить при проектировании оснований по деформациям?

Расчет оснований по деформациям включает следующие этапы:

 определение нормативных и расчетных нагрузок на фундаменты;

 оценку инженерно-геологических и гидрогеологических условий площадки строительства;

 выбор глубины заложения фундамента;

 назначение предварительных размеров подошвы с использованием условного расчетного сопротивления грунта R₀;

 вычисление расчетного сопротивления R и уточнение принятого размера подошвы фундамента;

 проверку прочности слабого подстилающего слоя при его наличии;

 определение деформаций основания и сравнение их с предельными значениями.

Ф.10.21. Как определить ширину подошвы центрально нагруженного фундамента?

Для определения ширины подошвы центрально нагруженного фундамента необходимо предварительно собрать нагрузки на фундамент и задаться глубиной его заложения.

Если нагрузка от веса надземных конструкций N_II, приложенная на обрезе фундамента (рис.Ф.10.21,а), известна, то давление на основание под подошвой фундамента будет:

где Gгрвес грунта обратной засыпки на обрезах фундамента; G_фвес фундамента; А площадь подошвы фундамента (см.также Ф.9.26).

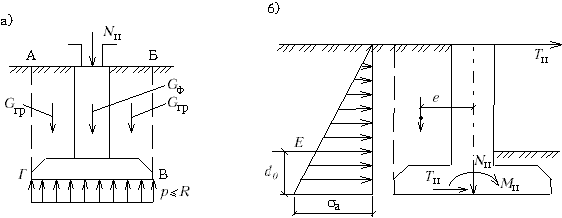

Рис.Ф.10.21. Расчетные схемы к определению ширины подошвы фундаментов: а - центрально нагруженный фундамент; б - внецентренно нагруженный фундамент

В практических расчетах, усредняя вес грунта и вес фундамента в объеме призмы АБВГ, давление определяют по формуле

где среднее значение удельного веса фундамента и грунта на его обрезах, принимаемое равным 20 кН/м3; d  глубина заложения и A  площадь подошвы фундамента.

Так как давление под подошвой фундамента не должно превышать расчетного сопротивления грунта, то, если принять p=R, получим формулу для определения площади подошвы фундамента:

С целью ускорения расчетов в поcледнем выражении можно предварительно заменить R на R₀, определив его по таблице СНиП, т.е. не выполнять сначала расчетов по определению R, но после подбора A по R₀эти расчеты для R необходимо провести повторно.

Для ленточного фундамента расчет выполняется на 1 п.м. длины фундамента, поэтому ширину подошвы находят по формуле b=A/l.

Для фундаментов с квадратной подошвой , с круглой .
