2.2.3. Регулювання розрідження в паливні.
Для нормального режиму згорання палива в верхній частині паливні необхідне невелике за величиною (до 2 - 3 мм. вод. ст.) стале розрідження Sп. Воно запобігає викиданню газів з паливні, свідчить про стійкість факела і є непрямим показником матеріального балансу між повітрям, яке нагнітається в паливню, і вихідними газами.
Розрідження може змінюватися при зміні витрати повітря залежно від теплового навантаження агрегату (зовнішнє збурення) або через порушення газоповітряного режиму, які пов’язані з роботою системи пилеприготування, операціями з видалення шлаку,тощо (внутрішнє збурення). Регулюючою дією є зміна витрати димових газів, що відсмоктуються, яка визначається продуктивністю димосмоків.
Особливістю даної ділянки є коливання регульованої величини навколо середнього значення Sп з амплітудою до 30-50 Па (3-5 мм. вод. ст.) і частотою до декількох герц. Такі коливання (пульсації) що залежать від багатьох факторів, зокрема від пульсації витрат палива та повітря, утруднюють роботу регулюючих пристроїв, викликаючи надто часті їх спрацювання. Для згладження пульсації перед первинними вимірювальними перетворювачами розташовують спеціальні демпферуючі пристрої: дросельні шайби, імпульсні трубки збільшеного діаметру або спеціальні балони (ємності). З цією метою також застосовують електричний демпфер, що входить в склад вимірювальних блоків регулюючих пристроїв.
Регулювання розрідження звичайно здійснюється з допомогою зміни кількості вихідних газів, які відсмоктуються димосмоків. Їх продуктивність при цьому може змінюватися:
обертовими багатовісьними дросельними заслінками;
спрямовуючими апаратами;
зміною числа обертів робочого колеса димосмока з допомогою зміни швидкості обертання його первинного двигуна.

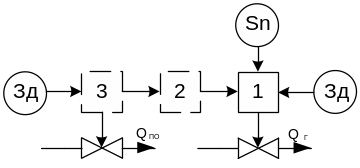

Найбільшого поширення отримала схема регулювання розрідження з одноімпульсним ПІ-регулятором.
1 – регулятор розрідження
2 – пристрій динамічного зв’язку
3 – регулятор повітря.
Необхідне значення регульованої величини Sп виставляється задаючим керуючим пристроєм Зд регулятора розрідження 1. Для запобігання частого виникнення небалансу між повітрям і вихідними газами, що спричиняються регулятором 3 повітря,та збільшенням швидкодії регулятора розрідження доцільно подавати на ПІ–регулятор розрідження додатковий зникаючий сигнал від регулятора 3 повітря через пристрій 2 динамічного зв’язку. Таким пристроєм може бути звичайний RС (ланка), вихідний сигнал якого надходить на вхід регулятора повітря. Пристрій динамічного зв’язку має спрямовану дію, тобто він впливає лише на регулятор розрідження.
2.2.4. Регулювання тиску первинного повітря.
Швидкість подання аеросуміші в пилепроводах до пальників парогенераторів від проміжного бункера повинна підтримуватися сталою незалежно від парового навантаження та сумарної витрати повітря. Якщо цієї умови не дотримуватися, то виникає небезпека закупорювання пилепроводів.
Регулювання подання первинного повітря в пилепроводи здійснюється з допомогою регулятора тиску який отримує сигнал про тиск повітря в коробі первинного повітря, а діє на продуктивність вентилятора первинного повітря або на дросельні заслінки, встановлені на лініях відведення загального повітря в короб первинного повітря.
1 – Регулятор тиску
2 – Регулюючий орган
-
Тиск первинного повітря
-
Витрата первинного повітря
Зд - Задаючий керуючий пристрій.
