2.2. Регулювання процесу згорання і пароутворення в бпг.

Процеси згорання і пароутворення тісно пов’язані між собою. Тобто, кількість палива, яке спалюється, а точніше, тепловиділення Q_т в паливні у встановленому режимі повинна відповідати кількості пари що виробляється.

Показником тепловиділення Q_т є теплове навантаження D_q, яке характеризує кількість тепла, що сприйнялося поверхнями нагрівання за одиницю часу. З іншої сторони, кількість пари, що виробляється повинна відповідати кількості пари, що споживається турбіною.

Непрямим показником цієї відповідності є тиск Р_пп пари перед турбіною, який за умовами економічності та безпеки повинен підтримуватися з великою точністю.

Процес згорання палива повинен здійснюватися з максимальною економічністю. Паливо, яке надходить в паливню, повинно згорати як найбільш повно, а втрати тепла, яке виділилось під час його передавання поверхням нагрівання, повинні бути мінімальними.

В сучасних енергетичних парогенераторах переважно реалізується факельний спосіб згорання палива. Непрямим показником стійкості факела в камері паливні є постійність розрідження S_п в його верхній частині.

Отже, регулювання процесів згорання і пароутворення зводиться до підтримування в околиці заданих значень таких величин:

1. Тиску Р_пп перегрітої пари та теплового навантаження D_q;

2. Економічності процесу згорання, тобто надлишку α повітря в паливні, який визначається вмістом О₂ за пароперегрівником;

3. Розрідження S_п в верхній частині паливні.

2.2.1. Регулювання тиску перегрітої пари та теплового навантаження.

Способи та схеми регулювання

Способи та схеми автоматичного регулювання теплового навантаження парогенератора й тиску пари в магістралі визначаються заданим режимом його роботи (базовим або регулюючим) та схемою під’єднання паропроводу перегрітої пари до споживача (турбіни).

Базовим режимом називають режим підтримування правого навантаження парогенератора на заданому рівні незалежно від змін загального електричного або теплового навантаження ТЕС.

В регулюючому режимі парогенератор сприймає коливання теплового та електричного навантажень турбін, тобто він приймає участь в регулюванні загального теплового та електричного навантаження.

Парогенератор може бути підєднаний лише до однієї турбіни (блоковий варіант роботи) або до загальної парової магістралі, яка об’єднує групу парогенераторів і турбін (варіант роботи з загальним паропроводом)

2.2.1.1. Регулювання енергоблоку «парогенератор-турбіна».

Головним способом регулювання тиску пари в такій системі в регулюючому режимі є дія на витрату палива, що подається в паливню.

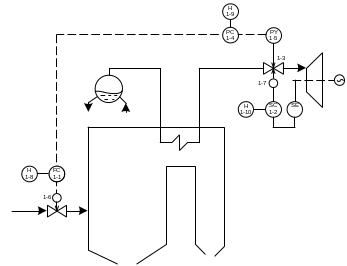

Принципова схема замкненої САР тиску пари перед турбіною для даного випадку подана на рисунку (варіант А).

1-1 - регулятор подання палива в паливню;

1-2 - регулятор швидкості обертання ротора ;

1-3 - регулюючий клапан турбіни;

1-4 - регулятор тиску;

1-5 - електропривід синхронізатора турбіни;

1-5,1-6 – виконавчі механізми;

1-7, 1-8, 1-9 - задавачі.

На цій схемі тиск пари підтримує регулятор 1-4 тиску, який діє на регулятор 1-1 подання палива в паливню, а частоту обертання ротора турбіни – регулятор швидкості 1-2.

В базовому режимі дія регулятора 1-4 тиску перекидається на регулюючі клапани турбіни через електропривід 1-5 синхронізатора турбіни (варіант Б).
