"Москва 3" - пластиночный аппарат, 6,5 X 9 см

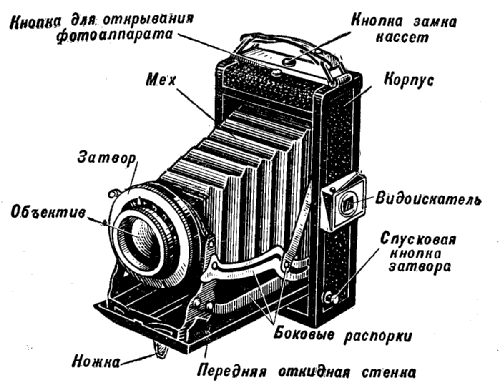

Рис. 15. Фотоаппарат "Москва 3"

  "Москва 3" (рис. 15) тоже является складным фотоаппаратом с матовым стеклом, откидной передней стенкой и коническим мехом. От только что описанного "Фотокора" аппарат "Москва 3" отличается следующим:

  1) имеет только одинарное растяжение меха, вследствие чего съемка возможна с расстояния не ближе 1,5 м, и аппарат не приспособлен ни для репродуцирования, ни для съемки крупным планом мелких предметов, ни для использования с увеличительной приставкой;

  2) его просветленный четырехлинзовый анастигмат "Индустар 23" имеет светосилу 4,5 и фокусное расстояние 11 см; объектив ни в горизонтальной, ни в вертикальной плоскости не перемещается;

  3) имеет более совершенный заводной затвор "Момент", автоматически отсекающий восемь выдержек: 1 секунду, 1/5, 1/10, 1/25,1/50,1/100 и 1/250 секунды (он подробно описан в первом уроке, см. рис. 6);

  4) после нажатия кнопки для открывания передняя стенка фотоаппарата под действием пружин откидывается вниз, причем одновременно механически с помощью системы рычагов выдвигается и закрепляется передняя стойка с объективом и мехом; таким путем аппарат быстро приводится в готовность для съемки?

  5) наводка на резкость производится не в результате растяжения меха, а посредством вращения передней линзы объекч тива; на его оправе имеется шкала глубины резкости;

  6) видоискатель - сквозной оптический; кассеты не вдвигаются в пазы, а прикладываются к камере, что значительно удобнее,

  Габарит аппарата (в сложенном положении); 140Х90Х55 мм вес 720 г, К аппарату прилагаются 6 одинарных кассет.

Штативные камеры 13x18 см и 18x24 см

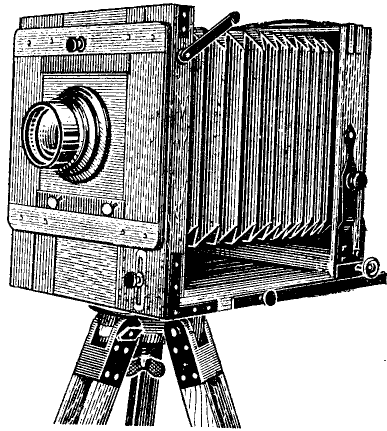

Рис. 16. Штативная фотокамера

  Штативными фотокамерами (рис. 16) называются сравнительно громоздкие складные деревянные фотоаппараты с квадратным мехом и матовым стеклом. Эти аппараты не применимы для съемки с рук, а непременно должны быть установлены на прочном штативе (или другой подставке), Они являются фотокамерами профессионального типа и предназначены для работ, требующих от аппарата устойчивости, большого формата негативов, длинного растяжения меха, уклонов матового стекла, возможности смены объективов. Применяются эти камеры для съемок в постоянном помещении (портреты, группы), для выездных съемок (архитектура, пейзажи), для научно-исследовательских и технических съемок в лабораториях и цехах, для репродуцирования.

  Камеры имеют двойное растяжение меха.

  Наводка на резкость производится кремальерой, передвигающей заднюю (кассетную) часть камеры, в то время как передняя (объективная) часть остается неподвижной,

  Возможна смена объектива (вместе с объективной доской).

  Помимо вертикального и горизонтального смещения объек- тива камеры имеют устройство для уклонов кассетной части по горизонтальной и вертикальной осям.

  Камера 13x18 см снабжена четырехлинзовым анастигматом "Индустар 51" со светосилой 4,5 и фокусным расстоянием 21 см. Габарит ее; 400x310x220 мм; вес (с принадлежностями) 11 кг.

  Камера 18x24 см имеет объектив "Индустар 13" со светосилой 4,5 и фокусным расстоянием 30 см. Габарит еe 500X360Х260 мм) вес 14 кг (с принадлежностями).

  Фотокамеры не имеют ни видоискателя, ни затвора (выдержка производится от руки посредством снятия и наде" вания на объектив кол* пачка),

  К камерам прилагаются по три двойных полушторных кассеты, брезентовый футляр, прочный складной деревянный штатив в чехле.

  Благодаря применению вкладышей возможна зарядка кассет пластинками меньших форматов.

  Штативные фотокамеры, кассеты и пластинки для них тяжелы, занимают много места; пластинки больших форматов обходятся дорого. В фотолюбительской практике эти камеры не находят применения. Тем не менее мы остановились на них, учитывая, что некоторым из читателей в дальнейшей работе, возможно, придется с ними встречаться.

  Кроме того, в большом, хорошо оборудованном фотокружке под руководством опытного фотографа штативная фотокамера может быть с успехом использована для углубленного изучения фотографии.
