Видоискатель

  Видоискатель служит для нацеливания фотоаппарата на фотографируемые предметы: он показывает, что получится на снимке в тех случаях, когда границы снимаемого кадра не определяются по матовому стеклу (камера не имеет матового стекла или при наличии его съемка производится не со штатива).

  Видоискатели бывают рамочные ( сквозные) и оптические, которые делятся на сквозные и зеркальные.

  Наиболее удобны сквозные видоискатели, при пользовании которыми фотоаппарат держат на уровне глаз (рис. 7), что способствует более привычной для зрителей передаче перспективы.

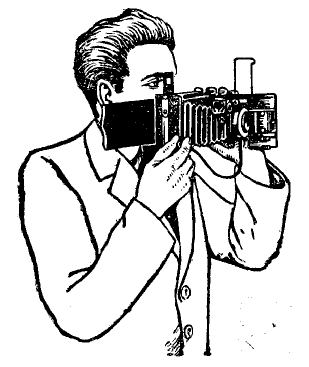

Рис. 7. Съемка складным фотоаппаратом

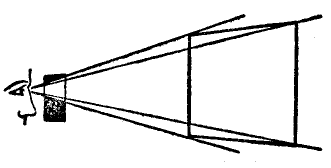

Рис. 8. Принцип действия рамочного видоискателя

  Рамочный видоискатель (иконометр) состоит из двух рамок: малой и большой в формате негатива; они отстоят одна от другой на расстоянии, равном фокусному расстоянию объектива. Прищурив один глаз, фотограф другим смотрит сквозь обе рамки. Приближая глаз к малой рамке, фотограф находит такое положение, когда все четыре стороны малой рамки совпадут со веема сторонами большой рамки, и затем нацеливает аппарат на предмет съемки. Тогда все, что видно сквозь обе рамки, получится и на негативе (рис. 8). Рамочный видоискатель дает изображение в его натуральную величину и очень удобен для визирования. Такой видоискатель имеется на "Фотокоре" и в качестве второго видоискателя на аппарате "Любитель" (в верхней складной шахте).

  Складной сквозной оптический видоискатель состоит из двух прямоугольных линз: рассеивающей и собирательной (окуляр), заключенных в откидные оправы-рамки; он ставится на фотоаппараты "Москва".

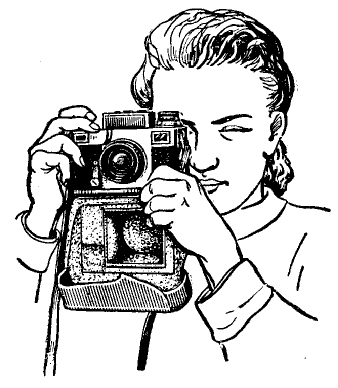

Рис. 9. Съемка малоформатным фотоаппаратом

  Такой же видоискатель, но жесткой конструкции, с линзами, объединенными общей оправой (окуляр круглый), мон тируется на малоформатные аппараты. Держа фотоаппарат на уровне глаз (рис. 9), наблюдают в окуляр видоискателя очень уменьшенное, но отчетливое и яркое изо-бражение предмета съемки. К малоформатным фотоаппаратам выпускается приставной универсальный оптический видоискатель(рис.10), деталью которого является вращающийся диск с пятью разно фокусными линзами. При повороте диска одна из линз включается в оптическую систему видоискателя и он показывает точный кадр для соответствующего из пяти сменных объективов с фокусным расстоянием в 2,8; 3,5; 5; 8,5 или 13,5 см.

  Зеркальный оптический видоискатель (рис. 11) состоит из двух собирательных линз, одна из которых, меньшая, помещена вертикально, а другая, большего размера, горизонтально в верхней части видоискателя; между ними под углом в 45? к обеим линзам укреплено зеркало, отражающее вверх лучи, прошедшие сквозь меньшую линзу, В результате большая линза образует зеркально обращенное изображение предмета съемки. Недостаток зеркального видоискателя состоит в том, что в него надо смотреть сверху, поэтому при пользовании зеркальным лидоискателем фотоаппарат приходится держать на уровне фотографа (рис. 12), в результате чего снимок передает перспективу несколько иначе, чем видит обычно наш глаз. Большой зеркальный видоискатель встроен в верхнюю часть корпуса фотоаппарата "Любитель".

Рис. 10. Универсальный оптический видоискатель для малоформатных аппаратов.	Рис. 11. Разрез зеркального видоискателя

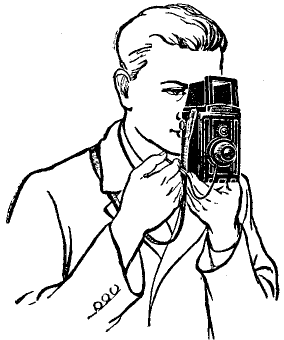

Рис. 12. Визирование по зеркальному видоискателю двухобъективного фотоаппарата	Рис. 13. Визирование по рамочному видоискателю двухобъективного фотоаппарата
