"Киев" - кинопленочный аппарат 24x36 мм

  Общие конструктивные данные см. на стр. 43. Частные особенности малоформатного фотраппарата "Киев" (рис. 22) состоят в следующем.

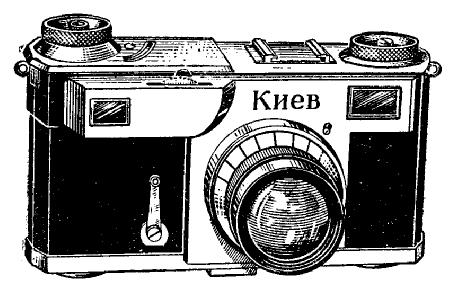

Рис. 22. Фотоаппарат "Киев"

  Корпус, имеющий на концах срезанные углы, снабжен откидным упором для непосредственной установки аппарата на столе или другой горизонтальной поверхности. Съемная задняя стенка корпуса позволяет легко перезаряжать аппарат и чистить его, отрезать (в темном помещении) экспонированную часть пленки для проявления, а также юстировать сменные объективы, приставив матовое стекло к кадровой рамке.

  Объектив - просветленный шестилинзовый анастигмат "Юпитер 8" с очень высокой светосилой 2 и фокусным расстоянием 5 см (во вдвигающейся или неубирающейся оправе).

  Объективы не ввинчиваются, а закрепляются в кольце корпуса штыковым запором, что ускоряет их смену.

  Наводка на резкость основного объектива осуществляется вращением удобного рифленого колесика, выступающего вверху корпуса. Наводка производится одновременно с визированием, так как дальномер и видоискатель объединены в одном окуляре. Удлиненная база дальномера (90 мм вместо 38 мм у аппаратов типа "ФЭД") повышает точность наводки на резкость.

  Прочная металлическая шторка затвора, движущаяся сверху вниз по ширине кадра, бесперебойно работает и на морозе. Затвор автоматически отсекает девять выдержек в широком диапазоне: 1/2, 1/5, 1/10, 1/25, 1/50, 1/100, 1/250, 1/500, 1/1250 секунды. Скорости могут устанавливаться и при спущенном затворе, однако рекомендуется сначала завести его. Затвор имеет автоспуск для самосъемки фотографа; он примерно на 9-15 секунд замедляет действие механизма, автоматически отсекающего выдержки.

  Заводная головка не только заводит затвор и переводит пленку, но также является регулятором выдержек.

  Наименьшее расстояние съемки 90 см.

  Габарит аппарата: 150x83,5x45 мм; вес 750 г.

"Киев III" - кинопленочный аппарат 24x36 мм

  Малоформатный фотоаппарат "Киев III" (рис. 23) отличается от аппарата "Киев" тем, что в его конструкцию включен фотоэлектрический экспонометр (прибор для определения вьь держки для съемки на основе фактической яркости объекта). Экспонометр состоит из фотоэлемента, гальванометра, реостата и механического калькулятора; смонтирован он на верхней стороне корпуса аппарата,

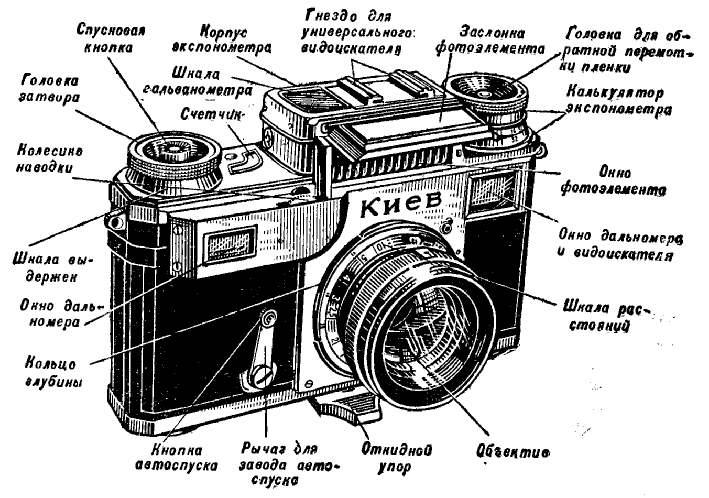

Рис. 23. Фотоаппарат "Киев III"

  В своих обеих моделях "Киев" является самым совершенным фотоаппаратом; перед опытным фотографом он открывает широкие съемочные возможности.

"Зенит" - кинопленочный аппарат 24x36 мм

 Малоформатный фотоаппарат "3енит" (рис. 24) сконструирован на базе "Зоркого", корпус глухой; основное отличие в выборе кадра и наводке на резкость, благодаря которым аппарат относится к типу зеркальных?

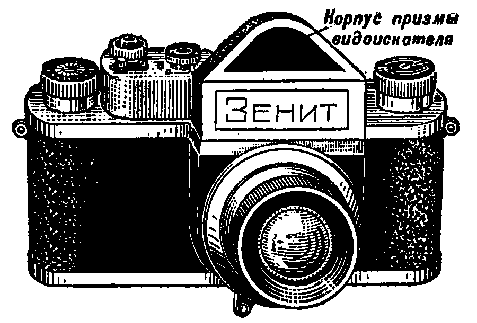

Рис. 24. Фотоаппарат "Зенит"

  Объектив - "Индустар 22" со светосилой 3,5 и фокусным расстоянием 5 см. Шторный затвор автоматически отсекает пять выдержек: 1/25, 1/50, 1/100, 1/250 и 1/500. секунды.

  Система видоискания и зрительной наводки на резкость состоит из зеркала, помещенного позади объектива под углом 45^o к оптической оси, матированной стеклянной поверхности, призмы прямого видения (дважды оборачивающей изображение) и увеличивающих линз. При нажатии спусковой кнопки зеркало поднимается, открывая световым лучам доступ к фотослою. Введением промежуточных колец аппарат приспосабливается для съемок с малых расстояний мелких объектов, репродукций.
