Лабораторна робота № 4 установка та налаштування мережевої карти. Однорангові лвс на базі windows 9x
Мета роботи: Вивчення класифікації локальних мереж, фізичні середовища передачі даних, навчитися встановлювати і настроювати мережевий інтерфейс. Вивчити властивості, методи організації і особливості використання однорангових комп'ютерних мереж. Навчитися виконувати установку, конфігурацію і управління ЛВС на базі ОС Windows 9х.
Обладнання: комп'ютер у зборі, або випробувальний стенд, мережева карта.
Теоретична частина роботи.
Для встановлення мережевої карти необхідно вимкнути і знеструмити системний блок, зняти захисний кожух системного блоку, і встановити мережеву карту в слот (рис. 2), що відповідає її інтерфейсу.

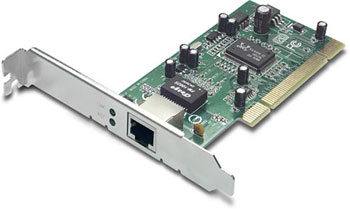

Рис. 2. Зовнішній вигляд мережевої карти
Перед початком налаштування мережевого інтерфейсу необхідно встановити і настроїти мережеву карту. Після коректної установки драйвера мережевої карти необхідно настроїти мережеві протоколи, які використовуватимуться в цьому інтерфейсі. Після налаштування протоколів перевіряється робота комп'ютера в мережі.
Хід роботи:
1. Включіть комп'ютер вимикачами що знаходяться на системному блоці.
2. Включіть монітор (якщо монітор комп'ютера має живлення, окреме від системного блоку).
Установка драйвера мережевої карти
Натисніть кнопку Пуск на панелі задач. Оберіть пункт Настройка -> Панель Управління.
Відкрийте об'єкт Сеть. у вікні, що з'явиться, на вкладке Конфігурація натисніть кнопку Додати:
Оберіть тип устанавлюємого компонента: Мережева карта. Натисніть кнопку Додати:
Виберіть відповідні пункти у вікнах Виготівники: Знайдені мережеві драйвери та Мережеві плати: Драйвер Ndis2. Натисніть кнопку OK.
Відмітьте появу в вікні Система встановлені наступні компоненти Драйвер Ndis2 та відповідних йому протоколів.
Перезавантажте систему.
Після перезавантаження комп'ютера перевірте роботу мережевої карти, використовуючи браузер Windows Internet Explorer.
7. Виконати налаштування компонентів мережевих засобів Windows 9х.
Встановити і визначити властивості компонентів:
- клієнт мереж Microsoft,
- клієнт мереж NetWare,
- мережевий адаптер,
- протокол IPX/SPX,
- протокол NetBEUI,
- служба доступу до файлів Microsoft.
8. Вивчити можливості управління ресурсами ЛВС.
9. Описати власні ресурси (диск, каталоги, файли), що розділяються, за різним доступом. Підключити доступні мережеві ресурси інших комп'ютерів. Випробувати видалене управління комп'ютером.
10. Налаштувати мережевий інтерфейс:
10.1. Включить комп'ютер вимикачами, що знаходяться на системному блоці.
10.2. Включити монітор (якщо монітор комп'ютера має живлення, окреме від системного блоку).
10.3. Встановити протоколи:
10.3.1 Натисніть кнопку Пуск на панелі задач. Оберіть пункт Настройка -> Панель Управління.
10.3.2 Натисніть кнопку Додати: Оберіть тип устанавлюємого компонента: Протокол. Натисніть кнопку Додати: Оберіть відповідні пункти в рубриках Виробники: Microsoft та Мережеві протоколи: IPX/SPX-сумісний протокол. Натисніть кнопку OK.
Для коректної настройки драйвера перезагрузіть систему.
10.4 Видалити протоколи:
10.4.1 Натисніть кнопку Пуск на панелі задач. Оберіть пункт Настройка -> Панель Управління.
10.4.2 Відкрийте об'єкт Мережа. В з'явившемуся вікні на вкладці Конфігурація оберіть компонент IPX/SPX-сумісний протокол. Натисніть кнопку Видалити.
Для коректної настройки мережевих компонентів перезавантажте систему.
10.5 Налаштування мережевого протокола TCP/IP
Оберіть компонент TCP/IP. Натисніть кнопку Властивості. В вікні, що з'явилося:
- на вкладці Адреса IP видаліть значення параметрів IP-адреса та Маска подсети.
- на вкладці Шлюз видаліть значення параметра Встановлені шлюзи.
- на вкладці Конфігурація видаліть значення параметрів Ім'я комп'ютера, Домен, Порядок просмотра серверів DNS.
Натисніть кнопку OK.
10.6 Перевірка налаштування протоколу
Після перезавантаження комп'ютера перевірте роботу мережевого інтерфейсу командою ping IP-адреса та роботу сервера DNS командой ping доменне_ім'я. Адреса та домені імена для перевірки роботи мережі (отримати у викладача):
Таблиця 7
IP-адреса |
Доменне і'мя |
Примітка |
|
|
|
Перевірте роботу маршрутизації командою tracert IP-адреса (tracert доменне_і'мя).
11. Продемонструвати викладачеві встановлену та налаштовану мережеву карту.
Завершення роботи:
Приведіть комп'ютер в первісний стан.
Звіт про виконання лабораторної роботи має містити:
1) № лабораторної роботи;
2) назва лабораторної роботи;
3) опис робочого місця (технічне оснащення);
4) мета лабораторної роботи;
5) послідовність дій виконання роботи;
6) відповіді для захисту роботи.
Захищена лабораторна робота підписується викладачем з указанням дати захисту роботи.
Контрольні запитання:
Порядок установки і налаштування мережевої карти.
Класифікація мереж.
Топологія мереж.
Порядок налаштування стека протоколів TCP/IP.
Характеристика мережі (IP- адреса, маска підмережі, і так далі).
