Старооскольский технологический институт

(филиал)

Государственного образовательного учреждения

высшего профессионального образования

«Московского государственного института стали и сплавов

(технологический университет)»

Кафедра промышленного и гражданского строительства

Пояснительная записка

к курсовому проекту по курсу «Основания и фундаменты»

на тему:

«Проектирование основания и фундаментов под колонны каркаса одноэтажного промышленного здания»

Выполнил: студент 4-го курса

группы ПГС-04-1д

Холтобин М.С.

Проверил:

Голубятников С.

Старый Оскол, 2008г.

Содержание.

Задание на курсовой проект 2 стр.

1. Введение 5 стр.

2. Обработка физических характеристик грунтов и определение классификационных, проч-

ностных и деформационных показателей грунтов 6 стр.

3. Геологический разрез площадки 8 стр.

4. Определение глубины заложения фундамента 9 стр.

5. Определение геометрических характеристик приведённого сечения стр.

6. Проверка напряжений в растянутой обшивке стр.

7. Проверка сжатой обшивки плит на устойчивость стр.

8. Проверка верхней обшивки на местный изгиб стр.

9. Расчёт на скалывание древесины или на скалывание по клеевому слою между

шпонами фанеры стр.

2.7. Относительный прогиб плиты стр.

3. Расчёт стеновой панели стр.

4. Расчёт трёхшарнирной рамы из прямоугольных элементов стр.

5. Расчёт конькового узла стр.

Список использованной литературы стр.

СТИ МИСиС 270102-041612 КП

Изм

Кол.

№док

Подпись

Дата

Пояснительная записка

Стадия

Лист

Листов

Разработал

Холтобин М.С.

у

1

Проверил

Лосев Ю.Г.

ПГС-04-1д

Н.контр.

Утв.

Задание на курсовой проект.

Старооскольский технологический институт (филиал)

Московского государственного института стали и сплавов

(технологического университета)

Кафедра «Промышленного и гражданского строительства»

ЗАДАНИЕ

На курсовой проект по основаниям и фундаментам

Студенту Холтобину Максиму Сергеевичу группы ПГС-04-1д

Вариант №24

Тема: Разработать проект основания и фундаментов каркаса одноэтажного промышленного зда-

ния.

За основу выполнения проекта использовать объёмно-планировачные и конструктивные решения,

принятые студентом в курсовом проекте №1 по дисциплине «Железобетонные конструкции». При

отсутствии таких данных размер здания принять 60x36м, размеры пролётов – 18м, шаг колонн –

6м.

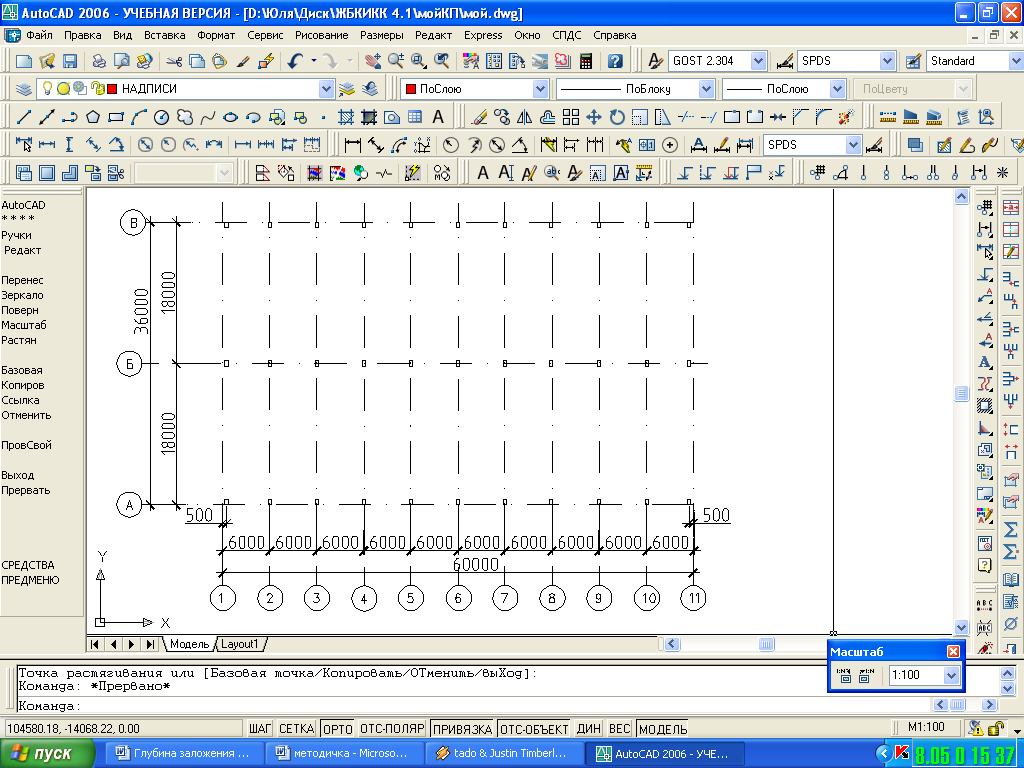

Геометрические схема здания:

При проектировании фундаменты под колонны принимаются для чётных номеров заданий – край-

ние, для нечётных номеров – средние.

Нагрузки на фундаменты от колонн каркаса принять в соответствии со статическим расчётом попе-

речной рамы, который выполнялся в курсовом проекте №1 по дисциплине «Железобетонный и

каменные конструкции», либо по номеру варианта.

Данные инженерно-геологических изысканий грунтов основания определяются в соответствии с

номером варианта.

Состав проекта.

Проект включает расчётно-пояснительную записку и графическую часть.
