7. Монтаж водорозбірних пристроїв

До водорозбірних пристроїв, що використовуються на тваринницьких підприємствах, належать, у першу чергу, напувалки та водорозбірні крани. Крім того, для технічних потреб встановлюють протипожежні і поливні крани, а для побутових потреб - умивальники, раковини, зливні душові пристрої тощо.

Перед монтажем напувалки чи інші водорозбірні пристрої складають і перевіряють роботу їх клапанних механізмів.

Після цього роблять розмітку водорозподільного трубопроводу відповідно до проектної схеми розміщення водорозбірних пристроїв.

Водорозбірні пристрої встановлюють на певній висоті від підлоги приміщень: автонапувалки у корівниках – 400 – 550 мм, у свинарниках - 220-230; водорозбірні крани (до горизонтальної осі крана) – 1050 - 1100; протипожежні і поливні крани – 1300 - 1350; раковини і мийки - 825-850; умивальники – 785 - 800 мм.

До трубопроводу водозапірні пристрої приєднують за допомогою стояків необхідної довжини. їх виготовляють в спеціалізованих заготівельних майстернях (СЗМ) із труб. На обох кінцях стояків нарізають різьбу.

У разі монтажу водорозбірних пристроїв з великою подачею води при з'єднанні стояків з водопроводом використовують фасонні елементи (трійники, перехідники, коліна). Стояки з розбірними пристроями невеликої подачі води (напувалками) з'єднують з трубопроводом за допомогою сіделок (рис. 11).

Рис. 11. Сіделка: 1 - сідло; 2 - хомут; 3 - гумова прокладка; 4 - отвір у водорозподільному трубопроводі; 5 - стояк

7.1. Напувалки.

Напувалку ПА-1 (ПА-1 А, АП-1А) для великої рогатої худоби перед монтажем складають і перевіряють роботу клапанного механізму.

Після цього розмічають магістральний трубопровід через кожні 2,3 - 2,4 м для свердління отворів. Верхній кінець стояка 6 з'єднують з сідлом 5, а нижній - з корпусом 2 автонапувалки (рис. 12).

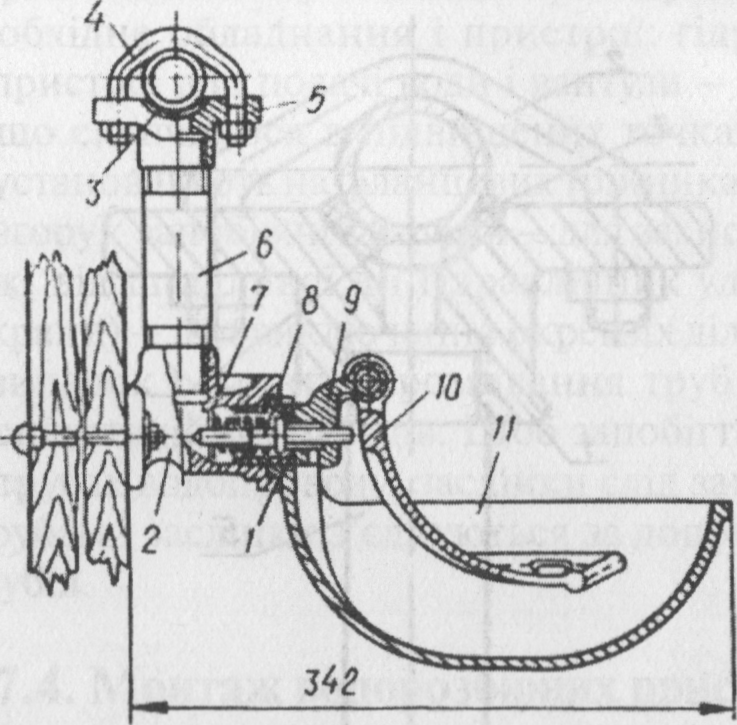

Рис. 12. Напувалка ПА-1: 1 - гумова прокладка; 2 - корпус; 3 - стояк; 4 - решітка; 5 - клапан; 6 - клапанна коробка; 7 - педаль; 8 - напувальна наш

Підведення води до напувалок від водопроводу може бути як верхнім, так і нижнім. Різьбовий кінець стояка з'єднується з напувалкою. На приєднаний до трубопроводу стояк нагвинчують кутник 1 (рис. 13, б). При цьому слідкують, щоб не було перекосу. Кутник з'єднують з чашею 8 та кронштейном 5 і закріплюють напувалку двома болтами М10 до годівниці чи вертикальної опори.

Після закінчення монтажу напувалок перевіряють герметичність різьбових з'єднань, клапанних механізмів і швидкість заповнення напувальної чаші водою. Чаша повинна наповнюватись водою за 15 – 20 с при повному відкриванні клапана від зусилля 20 – 25 Н. Якщо зазначені умови не додержуються, виявляють несправності і усувають їх.

Проти отвору в сідла у трубопроводі просвердлюють отвір діаметром 10 мм. Під сідло встановлюють прокладку і притискують їх хомутом до трубопроводу. Стояки до водопроводу можна також приварювати. Корпус напувалки кріплять до годівниці або до спеціальних стояків двома болтами.

Монтажні роботи напувалок АП-1А та ПА-1А виконують в основному аналогічно до попереднього варіанта. Деякі особливості монтажу стосуються напувалки АП-1 А.

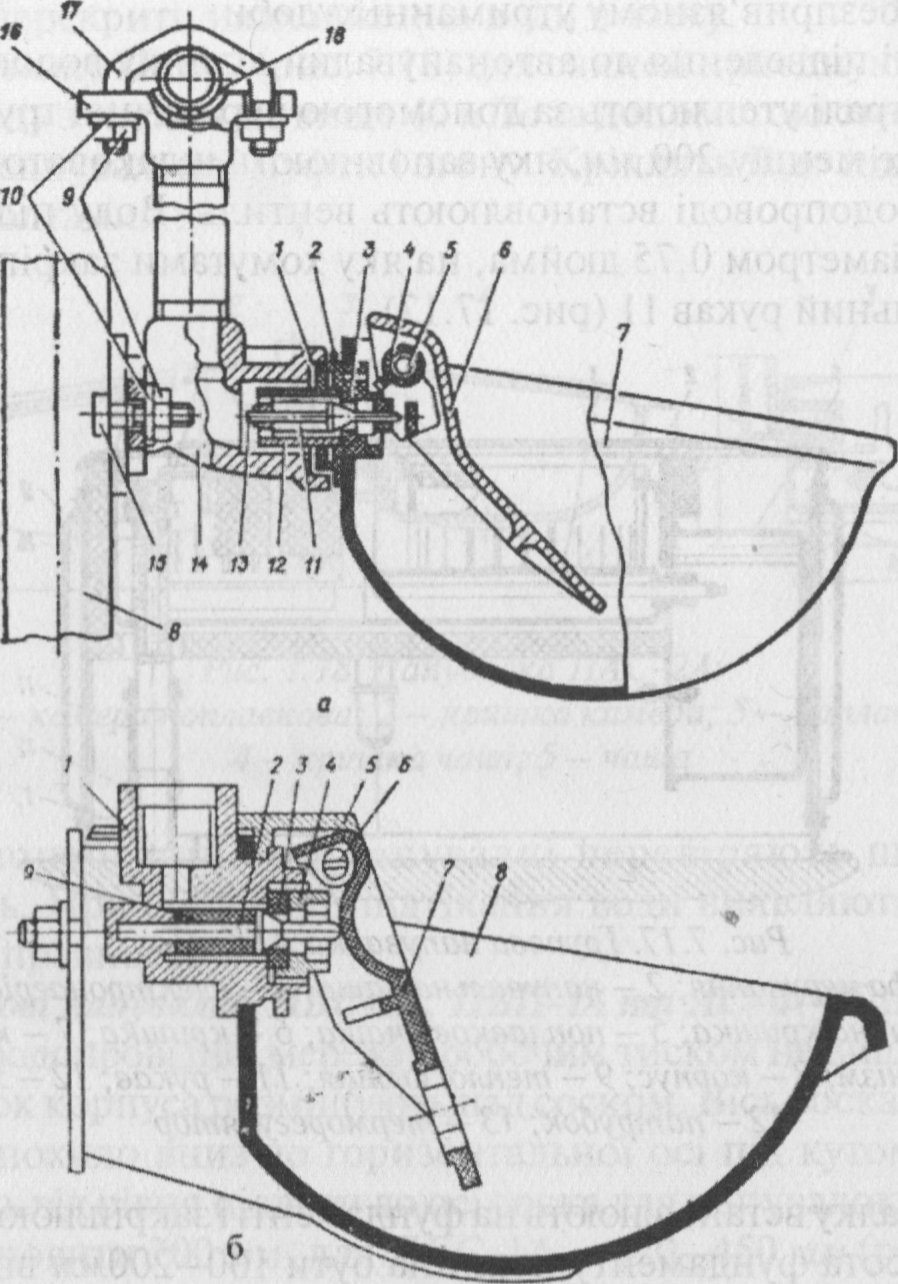

Рис. 13. Монтажні схеми напувалок індивідуальних:

а - ПА-1 А: 1 - прокладка; 2 - кришка; 3 - сідло; 4 - упор; 5 - вісь; 6 - важіль; 7 - чаша; 8 - стояк або борт годівниці; 9 - гайка; 10 - шайба; 11 - амортизатор; 12 - стакан; 13 - клапан; 14 - кутник; 15 - болт;

б - АП- 1А: 1 - кутник; 2 - клапан; 3 - сідло; 4 - кришка; 5 - кронштейн; 6 - вісь; 7 - важіль; 8 - чаша; 9 - амортизатор

Автонапувалки АГК-4Б з підігріванням води використовують при безприв'язному утриманні худоби.

У місці підведення до автонапувалки ділянку водопровідної магістралі утеплюють за допомогою керамічної труби діаметром не меншу 200 мм, яку заповнюють шлаковатою, а на самому водопроводі встановлюють вентиль. Воду підводять трубою діаметром 0,75 дюйма, на яку хомутами закріплюють з'єднувальний рукав 11 (рис. 14).

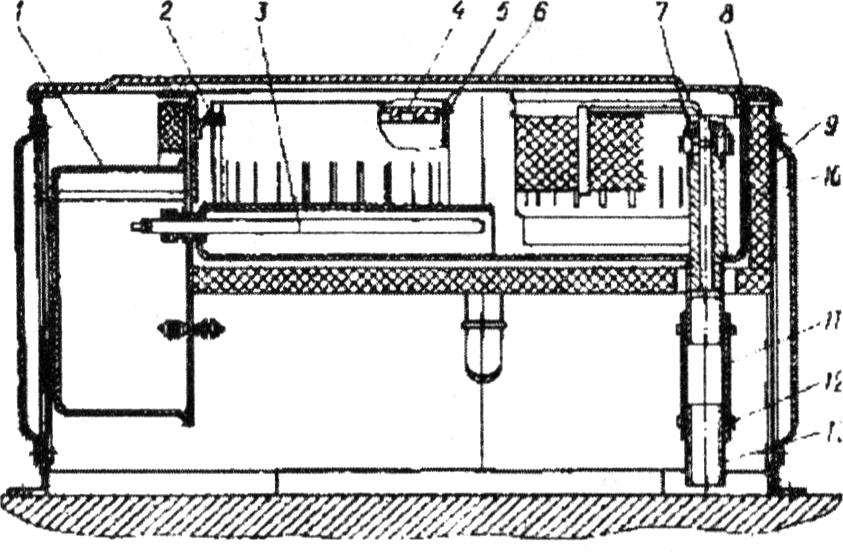

Р ис. 14. Групова напувалка АГК-4Б:

1 - шафа керування;

2 – напувальна чаша;

3 - електронагрівник;

4 - пружинна кришка;

5 - поплавкова чаша;

6 - кришка;

7- клапанний механізм;

8 - корпус;

9 - теплоізоляція;

10 – кришка;

11 - рукав;

12 - хомут; 13 - патрубок;

Напувалку встановлюють на фундаменті і закріплюють болтами. Висота фундаменту повинна бути 100 - 200мм від рівня підлоги. Крізь вікно підводять рукав 11 до стояка клапанно-поплавкового механізму 7 і закріплюють його хомутом 12. Утепляють низ фундаменту і бокові стінки автонапувалки шаром шлаковати, товщина якого повинна бути не менше 40 мм. Під'єднують автонапувалку до електромережі кабелем, Прокладеним у металевій трубі.

Регулюють рівень води в чаші (на 2 - 3 см нижче від верхньої кромки чаші). Необхідний рівень досягається переміщенням поплавця шляхом згинання важеля вгору або вниз. Поплавець встановлюють у таке положення, щоб при споживанні води із чаші клапан відкривався, а з водопроводу надходила в чашу вода. При досягненні необхідного рівня клапан має повністю перекрити надходження води в чашу.

Напувалку ПАС-2 (рис. 15) для свиней приєднують до водопроводу з тиском не вище 40 кПа за допомогою стояка, кутника, з'єднувальної муфти і згону. Кріплять її до підлоги чотирма болтами.

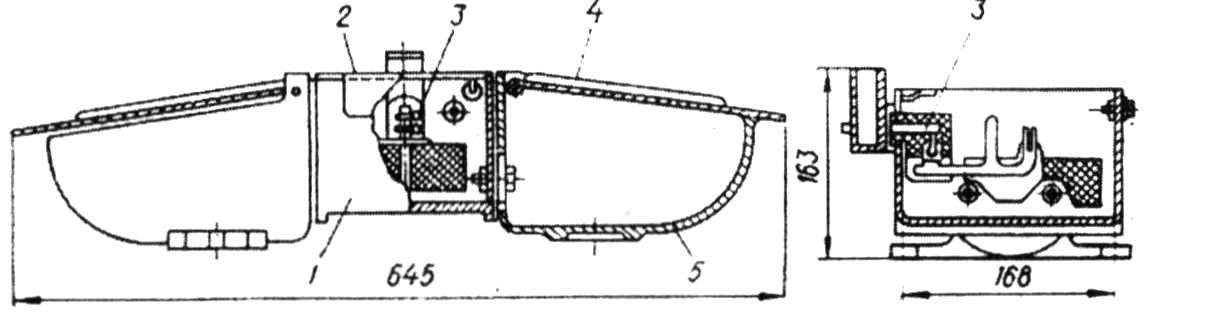

Рис. 15. Напувалка ПАС-2А: 1 - камера поплавкова; 2 - кришка камери;

3 - поплавок; 4 - кришка чаші; 5 - чаша

У змонтованій автонапувалці перевіряють щільність з'єднань. При виявленні підтікання води виявляють і усувають несправності.

Соскові напувалки ПБС-1А, ПБП-ІА та АС-Ф-25 підключають до водопровідної мережі з робочим тиском не вище 40 кПа. Носок корпуса розміщують над соском. Вісь соска встановлюють похило вниз до горизонтальної осі під кутом 25 - 20°. Відстань від рівня підлоги до осі соска має становити для напувалок ПБП-1А - 200 мм, для ПБС-1А - 420-450 мм (рис. 16).

Рис. 16. Схема монтажу соскової напувалки ПБС-1А:

1 - водопровід;

2 - вхідний вентиль;

3 - стояк;

4 - перегородка;

5 - напувалка;

6 - муфта;

7 - контргайка;

8 - кінцевий вентиль

Різьба на корпусі напувалки ПБП-1А становить - 0,75 дюйма. Приєднуються напувалки до стояків за допомогою муфт з контргайками.

Для запобігання попадання в напувалку бруду, трубу для підведення води слід розміщати нижче рівня напувалок.
