4.3. Розрахунок площі для проходів та проїздів:
Площу на проходи та проїзди визначаємо за формулою (14):
(14)
де:
-
розрахункова площа робочих місць, м2;
-
розрахункова площа для складів та
міжопераційних витримок і цехових
проміжних складів, м2.
4.4. Розрахунок виробничої площі та габаритів цеху
Розрахункова виробнича площа цеху розраховуємо за формулою (15):
Sц.в.розр.
=
(15)
Sц.в.розр.
=
Приймаємо стандартну ширину цеху Вц = 18 м.
Визначаємо розрахункову виробничу довжину цеху за формулою (16):
Lц.в.розр
=
(16)
Lц.в.розр
=
Приймаємо стандартну довжину цеху Lц.в. = 30 м.
Тоді виробничу площу цеху визначаємо за формулою (17):
Sцв = Lцв х Вц, м2 (17)
Sцв = 30 х 18 = 540 м2
Приймаємо наступні габарити цеху :
Д – 30 м;
М – 18 м;
В – 5,4 м
Висновки по проекту
Виконуючи курсовий проект з технології столярно будівельних виробів, ми поповнили свої знання в галузі домобудування.
Працюючи над даною темою курсового проекту ми старалися вико-ристовувати найсучасніше, найновіше технологічне обладнання. Для оциліндрування ми обрали оциліндровочний верстат Марки Терміт 280 У. Перевагами цього верстата є точність і максимальна якість оциліндрування.
Для фрезерування чашок, торцювання колоди в розмір, свердління отворів під нагелі в оциліндрованих колодах ми обрали чашконарізний верстат Марки DFPP 240.
Для повздовжнього розкрою круглих лісоматеріалів ми обрали верстат Марки TD 500
Завдяки високоякісним інструментам цих верстатів, ми будемо отримувати максимально точно оброблені, і максимально якісні деталі необхідні для виготовлення елементів будинку.
Отже, ми вважаємо, що із поставленим завданням справились.
Список використаних джерел
Ференц О.Б. Технологія столярних виробів / О.Б. Ференц, В.М. Максимів. Навчальний посібник. - Львів: НЛТУ України, 2011. – 400с.
Войтович І.Г. Основи технології виробів з деревини: Підручник. – Львів:
Національний лісотехнічний університет України, ТзОВ «Країна ангелят», 2010. – 305с.
Справочник мебельника. Кузнецов В.Е., Артеманов Б.И., Савченко В.Ф., Розов В.Н. Под редакцией В.П. Бухтиярова. М., «Лесная промышленность», 1975. 344с.
Справочник мебельника. Станки и инструменты. Организация производства и контроль качества/А.Ф. Алютин, В.П. Бухтияров, В.П. Сахновская и др. Под редакцией В.П. Бухтиярова.-2-е узд., перераб.-М.: Лесн. Пром.-сть, 1985.-371с..ил.
Сушко С.С., Роїк Я.В. Методичні рекомендації та довідкові матеріали. 2004.-173с.
Деревообробні верстати загального призначеня: Підручник/В.В. Шостак, Я.І. Савчук, А.С. Григор’єв та ін..; За ред.. В.В Шостака. – К.:Знання, 2007.-279с.
Все о строительстве деревянного дома / Авт.-сост. М.В. Адамчик.-Минск.-Харвест,2011.-256с.; илл.
Д36 Серия «СТРОИТЕЛЬ». ДЕРЕВООБРАБОТКА. ИНСТРУМЕНТЫ И ОБОРУДОВАНИЕ. – М.: Стройинформ, Ростов н/Д:Фенікс,2006.-442с.:ил.
http://www.derevdoma.ru/projects/kolodets
http://www.termit-kvt.ru/content/?__tr_id=128
http://mwm-kiev.com.ua/index.php?newsid=40
http://mwm-kiev.com.ua/index.php?newsid=36

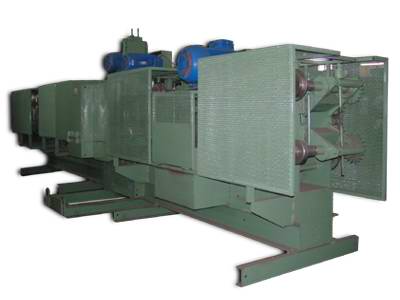

Оциліндровочний верстат Марки Терміт 280 У
Терміт 280 У – це універсальний оциліндровочний верстат прохідного типу, призначений для оциліндрування деталей зрубів, бруса (залежно від встановленого оснащення) з круглих лісоматеріалів. Конструкція верстата дозволяє отримувати оциліндровані деталі діаметром від 160 до 280 мм з градацією через 1мм.
Основна технічна характеристика |
Т-280 У |
Макс. діаметр колоди, мм |
360 |
Мин. довжина колоди, мм |
1800 |
Діаметр отримуваної оциліндровочної колоди, мм |
160-280 |
Макс. висота пропилу, мм |
200 |
Швидкість подачі, м/хв |
2,5 / 6 / 8 |
Частота обертання оциліндровочної головки, об./хв. |
900 |
Частота обертання фрез, об./хв. |
2925 |
Частота обертання пил, об./хв. |
1000 |
Потужність приводу механізму подачі, кВт |
2 х 1,1 |
Потужність приводу оциліндровочного шпинделя, кВт |
55 |
Потужність приводу фрез, кВт |
2 х 7,5 |
Потужність приводу пил, кВт |
30 |
Габаритні розміри, мм |
6300х2000х1870 |
Маса верстата, кг |
5500 |
