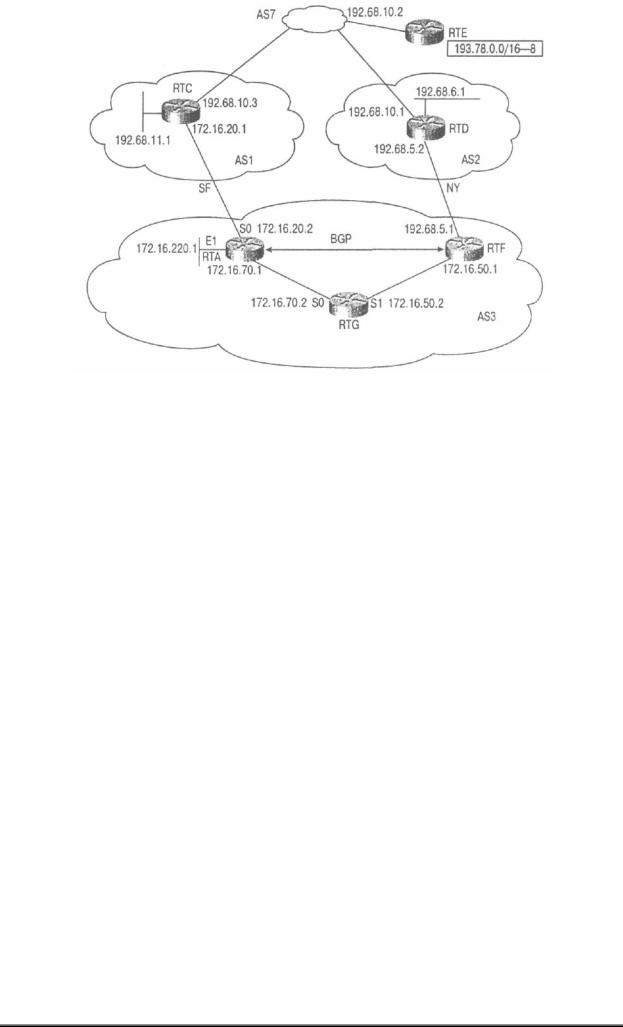

Рис. 12.11 .Установка маршрутов по умолчанию внутри AS без непосредственного соединения между граничными маршрутизаторами

Чтобы не допустить развития событий по такому сценарию, вы можете воспользоваться любым из таких методов.

1.Убедитесь, что маршрутизатор RTA не посылает сведения о маршруте по умолчанию 0/0 в протокол IGP до тех пор, пока не выйдет из строя основной канал. Когда все соединения работают исправно, весь трафик пересылается по умолчанию на маршрутизатор RTF и покидает пределы AS. Если же выходит из строя основной канал NY, то маршрутизатор RTA должен рассылать сведения о маршрутах по умолчанию в IGP.

Этот метод лучше всего работает именно в среде с основным и резервным каналами. В случаях, когда точка выхода из AS не определена, очень сложно определить, какой маршрутизатор должен посылать сведения о маршруте по умолчанию. В таких ситуациях граничный маршрутизатор должен обладать возможностью посылать трафик по внешнему каналу.

2.Убедитесь в том, что граничный маршрутизатор (RTA) не посылает трафик обратно на внутренний маршрутизатор (RTG), который уже использует RTA по умолчанию. Это можно проконтролировать путем указания кратчайшего пути (на основе метрик) через BGP-маршрутизаторы. Например, установив непосредственное соединение между RTA и RTF. Если RTG использует RTA по умолчанию, то последний через физическое соединение будет пересылать весь трафик на маршрутизатор RTF.

3.Организовать обмен маршрутной информацией по протоколу IBGP с использованием полносвязной схемы между RTA, RTG и RTF. Маршрутизатор RTG будет получать сведения обо всех маршрутах по протоколу BGP.

4.Установить метрики таким образом, чтобы внутренний маршрутизатор (RTG) всегда имел маршрут через основной канал с самой низкой метрикой.

Впредставленном примере мы воспользовались вторым методом. Третий метод несложен, поэтому не нуждается в подробном описании. В каждом из вариантов, приведенных ниже, мы рассмотрим различные протоколы IGP и будем использовать либо первый, либо четвертый метод для решения нашей проблемы. Даже если в каждом конкретном случае вы будете использовать только один из рассмотренных выше методов, помните, что методы 1 и 4 можно использовать с любым из протоколов IGP.

route-map SEND_DEFAULT_IF permit 10 match ip address 1

match ip next-hop 2

Обратите внимание, на карту маршрутов SEND_DEFAULT_IF, которая описывается в команде маршрутизатора default-information originate. Эта карта маршрутов выполняет проверку на соответствие условию, когда у маршрута по умолчанию 0/0 (access-list 1) в качестве следующего узла используется хост с адресом 172.16.20.1 (access-list 2). Это соответствует тому, что сведения о маршруте 0/0 получены по EBGP, а не по IBGP. Маршрутизатор RTA определяет, что канал NY вышел из строя и начинает передавать в OSPF собственный маршрут по умолчанию 0/0.

Вторая карта маршрутов setlocalpref присваивает значение локального предпочтения 300 всем IBGP-маршрутам на маршрутизаторе RTA. Таким образом, всем IBGP-маршрутам будет отдаваться предпочтение по сравнению с EBGP-маршрутами.

Как видно из листинга 12.43, на маршрутизаторе RTF также генерируется маршрут по умолчанию и посылается в OSPF только при условии, что сведения о нем получены по внешнему каналу (NEXT_HOP 192.68.5.2). В случае выхода из строя канала NY маршрутизатор RTF прекращает объявление маршрута 0/0, даже если он может получать его по IBGP от RTA.

Листинг 12.43. Прекращение объявления маршрута по умолчанию при определенных условиях (конфигурация маршрутизатора RTF)

Как видно из листинга 12.44, на маршрутизаторе RTG поддерживается только протокол OSPF и установлен маршрут по умолчанию 0/0 для всех пунктов назначения за пределами AS.

Листинг 12.44. Установка маршрутов по умолчанию для пунктов назначения за

пределами AS (конфигурация маршрутизатора RTG)

router ospf 10

network 172.16.0.0 0.0.255.255 area 0

В листинге 12.45 представлена таблица IP-маршрутов на маршрутизаторе RTA. Как видите, здесь предпочтение отдается маршруту по умолчанию 0/0 через маршрутизатор RTF (взаимодействующий по IBGP узел) с NEXT_HOP 172.16.50.1. Так как NEXT_HOP отличается от адреса внешнего взаимодействующего узла— 172.16.20.1, то RTA не будет передавать сведения о маршруте по умолчанию в OSPF.

Листинг 12.45. Таблица IP-маршрутов на маршрутизаторе RTA

RTA#show ip route

Codes: С - connected, S - static, I - IGRP, R - RIP, M - mobile, В -BGP D - EIGRP, EX - EIGRP external, 0 - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 El - OSPP external type 1, E2 -- OSPF external type 2, E - EGP

i- IS-IS, LI - IS-IS level-1, L2 - IS-IS level-2,

*- candidate default U - per-user static route, о - ODR

Gateway of last resort is 172.16.58.1 to network 0.0.0.0

В192.68.6.0/24 [200/0] via 172.16.50.1, 00:03:06

В192.68.11.0/24 [200/0] via 172.16.50.1, 00:03:06

В193.78.0.0/16 [200/0] via 172.16.50.1, 00:03:06

В листинге 12.46 представлена таблица IP-маршрутов на маршрутизаторе RTG. Посмотрите внимательно, как на RTG устанавливается маршрут по умолчанию в направлении RTF. Теперь все правила BGP-маршрутизации и маршруты по умолчанию в IGP синхронизированы (т.е. не конфликтуют).

Листинг 12.46. Таблица IP-маршрутов на маршрутизаторе RTG

RTA#show ip route

Codes: С - connected, S - static, I - IGRP, R - RIP, M - mobile, В -BGP D - EIGRP, EX - EIGRP external, 0 - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 El - OSPP external type 1, E2 -- OSPF external type 2, E - EGP

i- IS-IS, LI - IS-IS level-1, L2 - IS-IS level-2,

*- candidate default U - per-user static route, о - ODR

С172.16.50.0/24 is directly connected, Serial1

С172.16.70.0/24 is directly connected, SerialO

O*E2 0.0.0.0/0 [110/13 via 172.16.50.1, 00:41:26, Seriall

В случае выхода из строя канала NY маршрутизатор RTA будет получать сведения о маршруте 0/0 через внешний канал с промежуточным узлом 172.16.20.1 и посылать их дальше в OSPF.

Преобразование BGP-маршрута 0/0 в OSPF-маршрут с помощью команды redistribute в этом случае делать не следует.

Применение RIP в качестве протокола IGP

Реализация протокола RIP в оборудовании Cisco существенно отличается от OSPF, особенно при обработке маршрута по умолчанию вида 0/0. Маршрут по умолчанию 0/0, сведения о котором получены по BGP, автоматически переносится в RIP. Процесс RIP должен лишь назначить с помощью команды default-metric соответствующую метрику (число промежуточных узлов) маршруту по умолчанию. Предположим, что в нашем примере (см. рис. 12.11) на маршрутизаторах RTA, RTF и RTG поддерживается протокол RIP. Необходимо на маршрутизаторе RTA установить такую метрику для маршрута 0/0, который передается в RIP, чтобы внутренний маршрутизатор (RTG) всегда отдавал предпочтение маршрутизатору RTF.

С помощью конфигурации RTA, приведенной в листинге 12.47, маршруту по умолчанию 0/0 устанавливается метрика 5. Как видите, здесь не требуется преобразования маршрутов, чтобы передавать данные из BGP в RIP.

Листинг 12.47. Применение RIP в качестве протокола ЮР (конфигурация маршрутизатора RTA)

router rip passive-interface SerialO network 172.16.0.0 default-metric 5

С помощью конфигурации маршрутизатора RTF, представленной в листинге 12.48, объявляется RIP-маршрут 0/0 со счетчиком промежуточных узлов установленным в 1.

Листинг 12.48. Применение RIP в качестве протокола IGP (конфигурация маршрутизатора RTF)

Конфигурация маршрутизатора RTG, приведенная в листинге 12.49, позволяет работу на нем только по протоколу RIP, а весь трафик за пределы AS3 отправляется согласно маршруту по умолчанию 0/0.

Листинг 12.49. Применение RIP в качестве протокола IGP (конфигурация

маршрутизатора RTG)

router rip

network 172.16.0.0

В листинге 12.50 показано, как выглядит таблица IP-маршрутов на маршрутизаторе RTG. Как видите, на RTG установлен маршрут по умолчанию в направлении RTF, так как этот маршрут обладает более низкой метрикой 1.

Листинг 12.50. Таблица IP-маршрутов на маршрутизаторе RTG

RTA#show ip route

Codes: С - connected, S - static, I - IGRP, R - RIP, M - mobile, В -BGP D - EIGRP, EX - EIGRP external, 0 - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 El - OSPP external type 1, E2 -- OSPF external type 2, E - EGP

i- IS-IS, LI - IS-IS level-1, L2 - IS-IS level-2,

*- candidate default U - per-user static route, о - ODR

Gateway of last resort is 172.16.50.1 to network 0.0.0.0

172.16.0.0/16 is subnetted, 4 subnets

R 172.16.220.0/24 [120/1] via 172.16.70.1, 00:00:03, SerialO

С172.16.50.0/24 is directly connected, Seriall

R 172.16.20.0/24 [120/1] via 172.16.70.1, 00:00:03, SerialO

С172.16.70.0/24 is directly connected, SerialO

R* 0.0.0.0/0 [120/1] via 172.16.50.1, 00:00:22, Seriall

Примечание

Если требуется обеспечить еще несколько условий, согласно которым сведения о маршруте 0/0 будут пересылаться в RIP, в качестве альтернативных средств можно использовать преобразование из BGP в RIP и карты маршрутов.

Применение EIGRP в качестве протокола IGP

Маршруты по умолчанию, сведения о которых распространяются с помощью BGP, поступают в EIGRP посредством преобразования. Метрики маршрута 0/0 при этом необходимо преобразовать в EIGRP-совместимые метрики с помощью субкоманды defaultme trie.

Конфигурация маршрутизатора RTA, представленная в листинге 12.51, позволяет проводить подстановку маршрута по умолчанию с более высокой метрикой таким образом, что внутренний маршрутизатор (RTG) всегда будет получать маршрут в направлении RTF с меньшей метрикой.

Листинг 12.51. Применение EIGRP в качестве протокола IGP (конфигурация маршрутизатора RTА)

router eigrp 1

redistribute bgp 3 route-map DEFAULT_ONLY passive-interface SerialO

network 172.16.0.0 default-metric 5 100 250 100 1500

router bgp 3

no synchronization

network 172.16.70.0 mask 255.255.255.0

ip as-path access-list 10 permit A$

access-list 5 permit 0.0.0.0

route-map setlocalpref permit 10 set local-preference 300

route-map DEFAULT_ONLY permit 10 match ip address 5

На маршрутизаторе RTA используется карта маршрутов DEFAULT_ONLY, с помощью которой и выделяется маршрут по умолчанию 0/0. Все остальные обновления маршрутов не будут преобразованы в EIGRP. Кроме того, на RTA с помощью субкоманды default-metric устанавливается метрика для этого маршрута.

Аналогично выполняется и конфигурация маршрутизатора RTF (листинг 12.52), где в EIGRP преобразуется только маршрут 0/0 с применением карты маршрутов

DEFAULT_ONLY.

Листинг 12.52. Применение EIGRP в качестве протокола IGP (конфигурация маршрутизатора RTF)

На маршрутизаторе RTF используется выражение default-metric 1000 100 250 100 1500, с помощью которого устанавливается метрика маршрута по умолчанию в

приемлемом для протокола EIGRP виде. Обратите внимание на часть полосы пропускания (1000), выделяемую в выражении default-metric на маршрутизаторе RTF, которая является намного большей, чем полоса пропускания, выделяемая на RTA (5). Таким образом, метрика, получаемая от RTF, намного меньше, чем получаемая от RTA.

Как показано в листинге 12.53, на маршрутизаторе RTG поддерживается только протокол EIGRP, и доступ ко всем маршрутам за пределами AS3 осуществляется через маршрут по умолчанию.

Листинг 12.53. Применение EIGRP в качестве протокола IGP (конфигурация маршрутизатора RTG)

router eigrp 1 network 172.16.0.0

В листинге 12.53 приведена таблица IP-маршрутов на маршрутизаторе RTG. Обратите внимание, что на RTG поддерживается маршрут по умолчанию в направлении маршрутизатора RTF.

Листинг 12.54. Таблица IP-маршрутов на маршрутизаторе RTG

RTA#show ip route

Codes: С - connected, S - static, I - IGRP, R - RIP, M - mobile, В -BGP D - EIGRP, EX - EIGRP external, 0 - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 El - OSPP external type 1, E2 -- OSPF external type 2, E - EGP

i- IS-IS, LI - IS-IS level-1, L2 - IS-IS level-2,

*- candidate default U - per-user static route, о - ODR

Gateway of last resort is 172.16.50.1 to network 0.0.0.0

172.16.0.0/16 is subnetted, 4 subnets

D 172.16.220.0/24 [90/2195456] via 172.16.70.1, 00:12:17, SerialO

С172.16.50.0/24 is directly connected, Seriall

D 172.16.20.0/24 [90/2681856] via 172.16.70.1, 00:12:17, SerialO

С172.16.70.0/24 is directly connected, SerialO

D*EX 0.0.0.0/0 [170/3097600] via 172.16.50.1, 00:07:40, Seriall

Применение IGRP в качестве протокола IGP

В протоколе IGRP не поддерживается маршрут по умолчанию 0.0.0.0. Чтобы установить в IGRP маршрут по умолчанию, необходимо на маршрутизаторах RTA и RTF задать глобальную команду ip default-network. Эта сеть по умолчанию должна переводиться под управление IGRP и устанавливать на внутренних маршрутизаторах маршруты по умолчанию. Для успешного преобразования ей нужно задать метрику по умолчанию.

Как видно из конфигурации маршрутизатора RTA, приведенной в листинге 12.55, в нем в качестве сети по умолчанию устанавливается сеть 192.68.6.0/24 (или любая другая классовая сеть, сведения о которой получены по BGP). Далее на RTA эта сеть переводится под управление IGRP.

Листинг 12.55. Применение IGRP в качестве протокола IGP (конфигурация маршрутизатора RTA)

router igrp 1 passive-interface SerialO

redistribute bgp 3 route-map DEFAULT_ONLY network 172.16.0.0

default-metric 5 100 250 100 1500

router bgp 3

no synchronization

network 172.16.70.0 mask 255.255.255.0 network 172.16.220.0 mask 255.255.255.0 neighbor 172.16.20.1 remote-as 1 neighbor 172.16.20.1 filter-list 10 out neighbor 172.16.50.1 remote-as 3

neighbor 172.16.50.1 route-map setlocalpref in

Как видно из конфигурации маршрутизатора RTF, представленной в листинге 12.56, на нем также устанавливается маршрут по умолчанию в сеть 192.68.6.0/24 и преобразуется с лучшей метрикой в IGRP.

Листинг 12.56. Применение IGRP в качестве протокола ЮР

(конфигурация маршрутизатора RTF)

access-list 5 permit 192.68.6.0 0.0.0.255

route-map DEFAULT_ONLY permit 10 match ip address 5

Как видите, на маршрутизаторе RTG поддерживается только протокол IGRP и маршрут по умолчанию за пределы AS3 (листинг 12.57).

Листинг 12.57. Применение IGRP в качестве протокола ЮР (конфигурация маршрутизатора RTG)

router igrp 1 network 172.16.0.0

В листинге 12.58 представлена таблица IP-маршрутов на маршрутизаторе RTG. Как видите, на RTG установлен маршрут по умолчанию в направлении RTF.

Листинг 12.58. Таблица IP-маршрутов на маршрутизаторе RTG

RTA#show ip route

Codes: С - connected, S - static, I - IGRP, R - RIP, M - mobile, В -BGP D - EIGRP, EX - EIGRP external, 0 - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 El - OSPP external type 1, E2 -- OSPF external type 2, E - EGP

i- IS-IS, LI - IS-IS level-1, L2 - IS-IS level-2,

*- candidate default U - per-user static route, о - ODR

Gateway of last resort is 172.16.50.1 to network 192.68.6.0

С172.16.50.0/24 is directly connected, Seriall

I 172.16.20.0/24 [100/10476] via 172.16.70.1, 00:00:32, SerialO

С172.16.70.0/24 is directly connected, SerialO

Применение IS-IS в качестве протокола IGP

Протокол IS-IS настраивается подобно OSPF. Для этого используется команда маршрутизатора default-information originate.

В конфигурации маршрутизатора RTA, представленной в листинге 12.59, указано, что он генерирует маршрут по умолчанию в IS-IS только при условии получения сведений о нем по внешнему каналу.

Листинг 12.59. Применение IS-IS в качестве протокола IGP (конфигурация

маршрутизатора RTA)

router isis 100 redistribute connected

default-information originate route-map SEND_DEFAULT_IF net 49.0001.0000.0cOO.OOOa.OO

router bgp 3

no synchronization

network 172.16.220.0 mask 255.255.255.0 network 172.16.70.0 mask 255.255.255.0 neighbor 172.16.20.1 remote-as 1 neighbor 172.16.20.1 filter-list 10 out neighbor 172.16.50.1 remote-as 3

neighbor 172.16.50.1 route-map setlocalpref in no auto-summary

ip as-path access-list 10 permit A$

access-list 1 permit 0.0.0.0 access-list 2 permit 172.16.20.1

route-map SEND_DEFAULT_IF permit 10 match ip address 1

match ip next-hop 2

В конфигурации, представленной в листинге 12.60, маршрутизатор RTF генерирует маршрут по умолчанию в IS-IS при условии, что он получил информацию о нем по внешнему каналу.

Листинг 12.60. Применение IS-IS в качестве протокола IGP (конфигурация маршрутизатора RTF)

router isis 100

default-information originate route-map SEND_DEFAULT_IF

access-list 1 permit 0.0.0.0 access-list 2 permit 192.68.5.2

route-map SEND_DEFAULT_IF permit 10 match ip address 1

match ip next-hop 2

Маршрутизатор RTG сконфигурирован таким образом, что на нем поддерживается только IS-IS и выход за пределы AS3 возможен только с помощью маршрута по умолчанию 0/0 (листинг 12.61).

Листинг 12.61. Применение IS-IS в качестве протокола IGP (конфигурация маршрутизатора RTG)

router isis 100

net 49.0001.0000.0c00.000b.00
