Решение задачи

Этап 1. Расчет геометрических характеристик сечений бруса

1. Для расчетов на жесткость

_{1.2. Для расчетов на прочность}

Этап 2. Применение метода сечений. Выделение расчетных участков бруса.

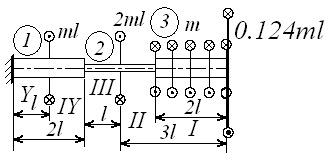

Рис. 3

51

Этап 3. Расчет угла поворота правого конца бруса

Этап 4. Расчет компонент угла поворота правого конца

Этап 5. Расчет реакции дополнительной связи

Этап 6. Расчет функций внутренних сил

Рис. 4

Этап 7. Расчет изменений углов поворота участков

52

Этап 8. Проверка решения задачи

Этап 9. Построение эпюр

Рис. 7

53

Разновидности задач

Наименование	Расчетная схема	Этапы основных особенностей решения
Построение эпюр ВСФ в статически неопределимом прямом брусе при силовом нагружении парами сил		Этап 3. Этап 9. Мк, к, max не могут быть переменными
Построение эпюр ВСФ в статически неопределимом прямом брусе с зазором при силовом нагружении парами сил		Этап 5. Этап 9. В сечении с заданным зазором (на правом конце бруса) эпюра углов поворота имеет заданный разрыв
Построение эпюр ВСФ в статически неопределимом прямом брусе при произвольном нагружении парами сил		Этап 4.

Выполнить В ТЕЧЕНИЕ НЕДЕЛИ ПОСЛЕ ВЫДАЧИ РТМ задачу представленного типа

(варианты с 1 по 5 и с 11 по 15) представить на контроль ЧЕРЕЗ НЕДЕЛЮ ПОСЛЕ ВЫДАЧИ РТМ.

Отчет подготовить на бумаге формата А4 с титульным листом по образцу.

54

Рукодящий технический материал семинара по дз № 2

Тема семинара: КРУЧЕНИЕ статически неопределимого прямого бруса

ЗАДАЧА 1. Построение эпюр ВСФ в статически неопределимых соосных прямых брусьях одинаковой длины при силовом нагружении сосредоточенными и распределенными парами сил.
