1.3. Приставки, подключаемые к стенду исэл для исследования схем.
1.3.1. Приставка флс.
Приставка выполнена в настольном виде. На лицевой панели приставки (рис. 1.13, а) расположена мнемоническая схема, гнезда для коммутации и подключения внешних проводов, переключатели, устанавливающие значения переменных резисторов.
Транзисторы, диоды, конденсаторы смонтированы в виде отдельных вставок (см. рис. 1.13, б и рис. 1.13, в) и подключаются к схеме путем установки в специальные гнезда приставки.
Сверху на вставках расположены обозначения. На вставке транзистора приведено обозначение варианта, например: Т4 — транзистор, вариант 4 (из списка вариантов заданий). На вставке диода указано направление тока, протекающего через диод и число диодов.
24

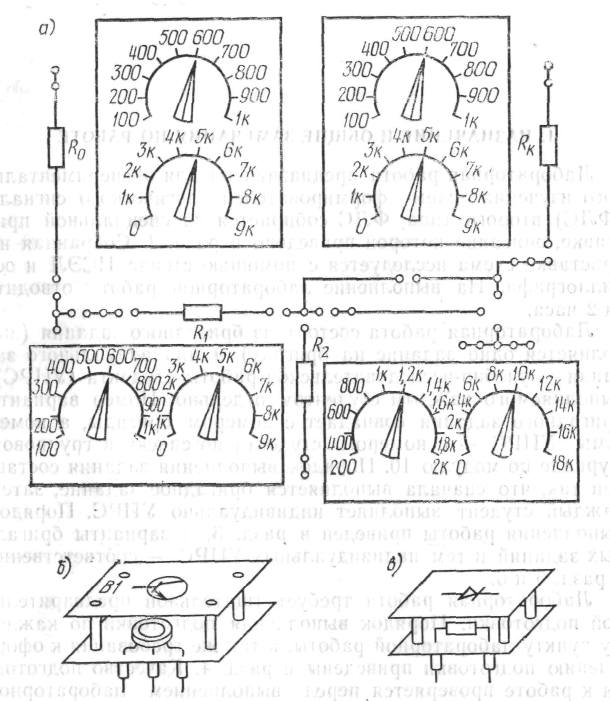

Рис. 1.13. Лицевая панель приставки (а), вставка с транзистором (б) и вставка с диодом (в)
25
1.3.2. Приставка ттл.
Приставка выполнена в настольном виде. На лицевой панели приставки (рис. 1.14.) приведена схема базового элемента ТТЛ, реализующего логическую функцию 4И-НЕ (элемент типа ЛА1). На лицевой панели имеются: гнезда для подключения внешних проводов (Входной сигнал, Выход, Е, Е' и ┴); переключатель «Модификация» схем ТТЛ; гнезда, на которых выставлены уровни Лог.0 и Лог.1; гнезда, соединенные со входами логического элемента.
На входы элемента путем коммутации могут быть поданы уровень Лог. 0, Лог. 1 или «Входной сигнал» со стенда ИСЭЛ.
Напряжение питания, как правило, подается непосредственно на элемент через гнездо Е. Уровень нуля подается на клемму┴. Если необходимо измерить потребляемый элементом ток, питание на элемент подается на гнездо Е'. По величине падения напряжения на резисторе (между Е и Е') определяют величину тока потребления Iпот=ΔU/R.
С помощью ТТЛ исследуется пять различных модификаций элементов ТТЛ:
131 — быстродействующий элемент;
155 — элемент широкого назначения;
158 — микромощный элемент;
531 — элемент с диодами Шоттки;
555 — микромощный элемент с диодами Шоттки.
Установкой переключателя «Модификация» в некоторое положение соответствующий базовый элемент подключается к гнездам входов и выхода.
26

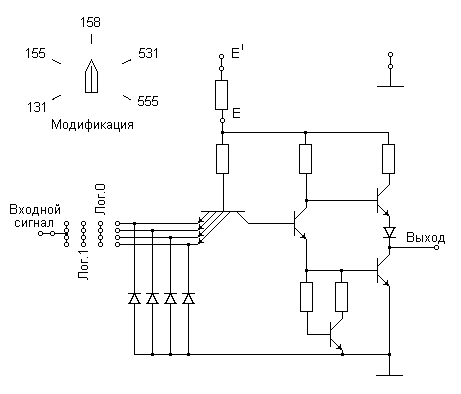

Рис. 1.14. Лицевая панель приставки ТТЛ.
27
1.3.3. Приставка кмоп.
Приставка выполнена в настольном виде. На лицевой панели приставки (рис. 1.15) приведена схема базового элемента, реализующего функцию 4И-НЕ, изготовленного по КМОП технологии; либо на приставке может быть функция 4ИЛИ-НЕ. Питание на элемент может быть подано двумя способами. Нормально питание подается на гнездо Е (минуя сопротивление 10Ом). При замере тока, потребляемого элементом, питание подается на гнездо E1.
Величина тока потребления определяется по значению замеренного падения напряжения на сопротивление R = 10 Ом.
На входы элемента путем внешней коммутации могут быть поданы уровни Лог. 1 или Лог. 0 с соответствующих гнезд или сигнал со стенда ИСЭЛ, который подается на гнездо «Входной сигнал» приставки.
Выход элемента соединен с гнездом «Выход».
Гнездо служит для соединения общих точек приставки и стенда ИСЭЛ.
Подключение приставки КМОП к стенду ИСЭЛ производится аналогично подключению приставки ТТЛ.
В качестве исследуемого элемента на приставке установлена микросхема К5б4 ЛА8.
28

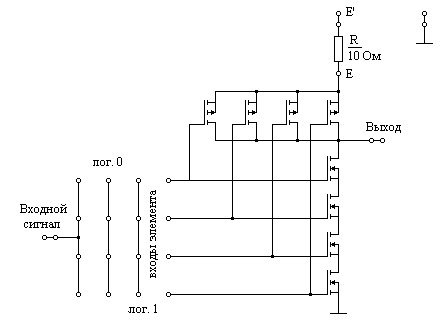

Рис. 1.15. Лицевая панель приставки КМОП.
